کاربرد ترموکوپل در صنایع؛ راهنمای نصب، ایمنی و انتخاب سنسور

1. کاربرد ترموکوپل در صنایع غذایی

در صنعت غذا، دما یک عامل کلیدی در فرآیندهای تولید، نگهداری و پخت و پز است. کنترل نامناسب دما می‌تواند منجر به رشد باکتری‌ها، فساد محصول یا تغییر در خواص کیفی غذا شود.

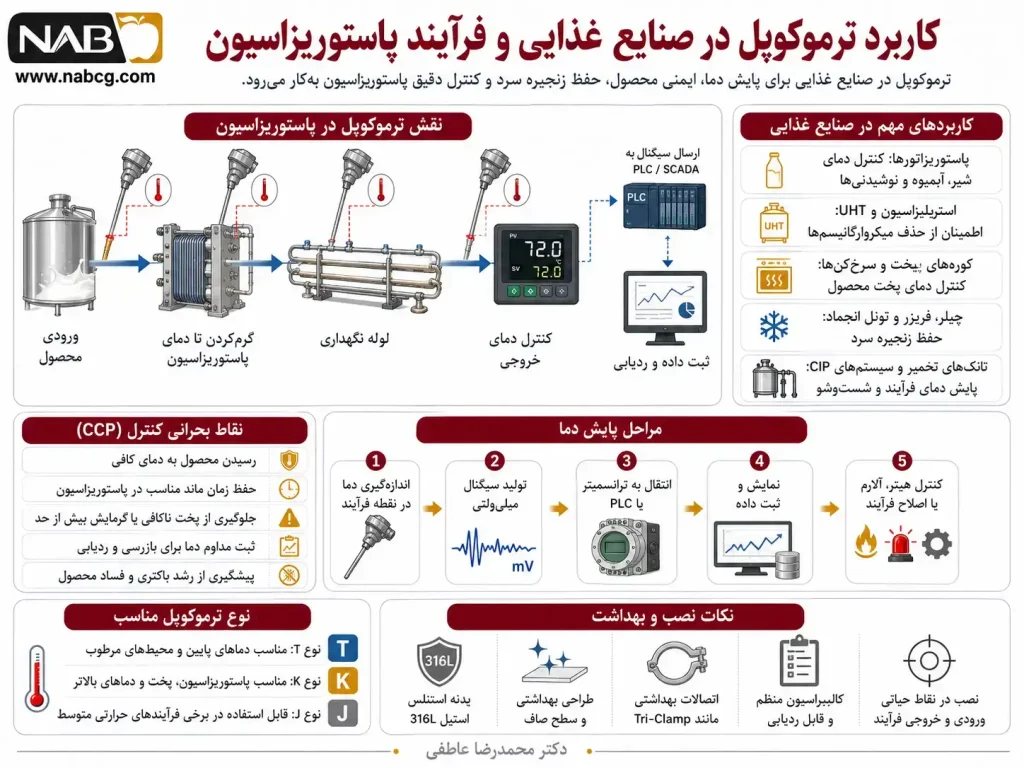

1.1.کاربرد ترموکوپل در پاستوریزاسیون و استریلیزاسیون

• پاستوریزاتورها (Pasteurizers): در تولید شیر، آبمیوه و سایر نوشیدنی‌ها برای اطمینان از حذف میکروارگانیسم‌های بیماری‌زا (مانند پاستوریزاسیون HTST – High-Temperature, Short-Time).
• استریل‌کننده‌های UHT (Ultra-High Temperature): برای محصولاتی که نیاز به ماندگاری طولانی در دمای اتاق دارند.
• اتوکلاوها و رتورترها (Retorts): برای کنسرو کردن و استریل‌سازی مواد غذایی بسته‌بندی شده.
• کوره‌های پخت (Ovens) و سرخ‌کن‌ها (Fryers): برای پایش دمای داخلی مواد غذایی و محیط پخت.

 1.2.کاربرد ترموکوپل در سردخانه وفرآیند انجماد:

• چیلرها (Chillers) و فریزرها (Freezers): برای نگهداری مواد اولیه، محصولات نهایی و در طول فرآیندهای انجماد سریع.
• تونل‌های انجماد (Freezing Tunnels): برای کنترل دقیق دمای محصول در حین عبور.

 1.3.کاربرد ترموکوپل در فرآیندهای تخمیر و خشک‌کردن:

• تانک‌های تخمیر (Fermentation Tanks): در تولید لبنیات (مانند ماست)، نوشیدنی‌ها (مانند آبجو) و نان.
• خشک‌کن‌ها (Dryers): برای کنترل دمای محصول در حین فرآیند خشک‌کردن.
• سیستم‌های( CIP (Clean-in-Place: برای پایش دمای محلول‌های شستشو و استریل‌کننده در تمیز کردن خودکار لوله‌ها و تانک‌ها.
• انبارهای سرد (Cold Storage): برای نظارت بر دمای محیط نگهداری مواد غذایی حساس به دما.

1.4. نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• کفایت ناکافی پخت یا پاستوریزاسیون: اگر دما به حد کافی نرسد یا زمان نگهداری در دمای مطلوب کوتاه باشد، میکروارگانیسم‌های بیماری‌زا از بین نخواهند رفت. ترموکوپل‌ها در نقاط بحرانی کنترل (CCPs) مانند خروجی پاستوریزاتورها نصب می‌شوند تا اطمینان حاصل شود که دمای لازم برای کشتن باکتری‌ها (مثلاً سالمونلا یا لیستریا) حاصل شده است. ثبت داده‌های دما در این نقاط برای قابلیت ردیابی (Traceability) و بازرسی‌های نظارتی حیاتی است.
• انجماد یا سرمایش ناکافی: اگر مواد غذایی به سرعت یا به دمای مناسب سرد نشوند، باکتری‌ها می‌توانند رشد کرده و منجر به فساد شوند. ترموکوپل‌ها در فریزرها و چیلرها برای اطمینان از حفظ “زنجیره سرد” و جلوگیری از رشد میکروبی به کار می‌روند.
• گرمای بیش از حد یا سوختن محصول: پخت بیش از حد می‌تواند به کیفیت، طعم و ارزش غذایی محصول آسیب برساند. ترموکوپل‌ها به کنترل دقیق دما کمک می‌کنند تا از سوختن یا خشک شدن بیش از حد محصول جلوگیری شود.
• عدم اعتبار سیستم‌های تمیزکننده: اگر دمای محلول‌های CIP/SIP به اندازه کافی بالا نباشد، سیستم به درستی استریل نمی‌شود و می‌تواند منجر به آلودگی متقابل (Cross-Contamination) شود.

1.5.نصب و اجرای عملیاتی و شناسایی دما:

• طراحی بهداشتی (Sanitary Design): ترموکوپل‌های مورد استفاده در صنایع غذایی باید از فولاد ضد زنگ (معمولاً 316L) ساخته شده و دارای سطوح صاف و بدون درز یا گوشه باشند تا از تجمع ذرات غذا و رشد باکتری‌ها جلوگیری شود. اتصالات آن‌ها باید بهداشتی (Sanitary Fittings) مانند اتصالات Tri-Clamp باشند تا امکان جداسازی و تمیز کردن آسان را فراهم کنند.
• محل نصب: بسته به کاربرد، ترموکوپل‌ها ممکن است به صورت پراب (Probe) مستقیماً در مایعات یا مواد نیمه‌جامد غوطه‌ور شوند، یا به صورت سطحی (Surface Mount) روی لوله‌ها و دیواره تانک‌ها نصب گردند. در پاستوریزاتورها، آن‌ها در لوله‌های نگهداری (Holding Tubes) و نقاط ورودی/خروجی حیاتی نصب می‌شوند.
• اتصال و داده‌برداری: سیگنال‌های ولتاژ تولید شده توسط ترموکوپل‌ها به یک PLC (Programmable Logic Controller) یا سیستم SCADA (Supervisory Control and Data Acquisition) ارسال می‌شوند. این سیستم‌ها ولتاژ را به دما تبدیل کرده و داده‌ها را به صورت مداوم ثبت می‌کنند. داده‌برداری (Data Logging) دقیق برای اعتباربخشی (Validation) فرآیند و انطباق با مقررات ضروری است.
• کالیبراسیون: کالیبراسیون منظم و قابل ردیابی ترموکوپل‌ها (قابل ردیابی به استانداردهای ملی) برای اطمینان از دقت اندازه‌گیری‌ها و حفظ یکپارچگی داده‌ها در محیط‌های تحت نظارت اجباری است.

1.6.انواع ترموکوپل مناسب برای صنایع غذایی

به دلیل محدوده دمایی مورد نیاز و شرایط محیطی، معمولاً از انواع خاصی از ترموکوپل‌ها در صنایع غذایی استفاده می‌شود:

• ترموکوپل نوع ( T (Copper-Constantan :  این نوع ترموکوپل برای کاربردهای با دماهای پایین تا متوسط (۲۰۰- تا ۳۷۰+ درجه سانتی‌گراد) مناسب است و به دلیل دقت بالا و مقاومت در برابر رطوبت، در سردخانه‌ها و فرآیندهای انجماد کاربرد زیادی دارد.
• ترموکوپل نوع( J (Iron-Constantan و نوع K (Chromel-Alumel : این دو نوع ترموکوپل برای فرآیندهای پخت و پز، پاستوریزاسیون و استریلیزاسیون که در دماهای بالاتر انجام می‌شوند، مورد استفاده قرار می‌گیرند. ترموکوپل نوع K به دلیل محدوده دمایی وسیع‌تر، کاربرد بیشتری دارد.

2.کاربرد ترموکوپل در صنایع داروسازی

صنعت داروسازی به دلیل ماهیت حساس محصولات (برای سلامت انسان) و الزامات سختگیرانه GMP (Good Manufacturing Practices)، نیاز به کنترل دمای فوق‌العاده دقیق و قابل اعتماد دارد.

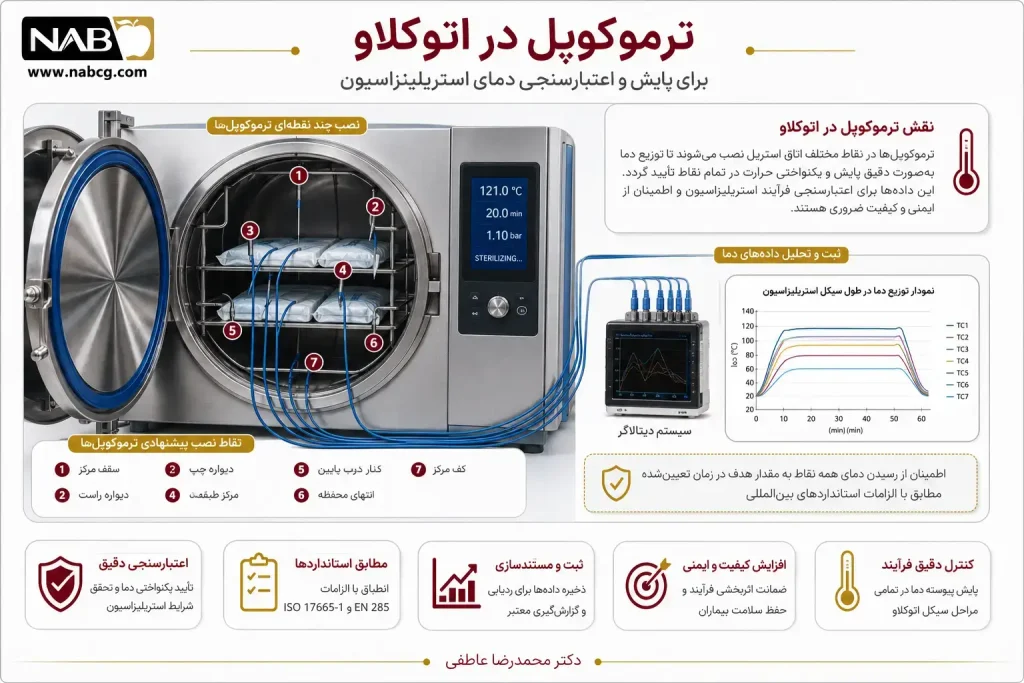

2.1.ترموکوپل در اتوکلاو و استریلیزاسیون

• اتوکلاوها (Autoclaves): برای استریل‌سازی ابزار، تجهیزات و محیط‌های کشت. ترموکوپل‌ها برای نقشه‌برداری دما (Temperature Mapping) و اطمینان از یکنواختی دما در تمام نقاط اتوکلاو استفاده می‌شوند.
• کوره‌های پیروژن‌زدایی (Depyrogenation Ovens): برای از بین بردن پیروژن‌ها (سموم باکتریایی) از ظروف شیشه‌ای. این فرآیند در دماهای بسیار بالا انجام می‌شود.

 2.2.ترموکوپل در لیوفیلیزاسیون و فریزدرایر

• برای خشک کردن محصولات حساس به حرارت (مانند واکسن‌ها و پروتئین‌ها). ترموکوپل‌ها برای نظارت بر دمای محصول، دمای قفسه‌ها و دمای کندانسور استفاده می‌شوند تا از یخ‌زدگی مناسب و فرآیند تصعید (Sublimation) کارآمد اطمینان حاصل شود.

 2.3.پایش دما در  انکوباتورها (Incubators) و اتاق‌های پایداری (Stability Chambers):

• برای کشت سلول‌ها، میکروب‌ها و نگهداری محصولات دارویی تحت شرایط کنترل شده برای تست‌های پایداری طولانی‌مدت.

 2.4.ترموکوپل در بیوراکتورها (Bioreactors) و فرمانتورها (Fermenters):

• برای کنترل دقیق دمای محیط کشت سلولی یا میکروبی در تولید واکسن‌ها، آنزیم‌ها و پروتئین‌های نوترکیب.

 2.5. سیستم‌های HVAC در اتاق‌های تمیز (Cleanrooms):

• برای کنترل دمای محیط در مناطق تولیدی حساس که باید در کلاس‌های تمیزی خاصی حفظ شوند.

 2.6. انبارهای دارویی:

• برای نگهداری داروهای حساس به دما که نیاز به شرایط خاص (مانند 2-8 درجه سانتی‌گراد) دارند.

2.7. نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• استریل‌سازی ناکافی: مهمترین نقطه حادثه‌خیز است. عدم دستیابی به دمای و زمان استریل‌سازی کافی می‌تواند منجر به آلودگی میکروبی محصول شده و برای بیماران بسیار خطرناک باشد. ترموکوپل‌ها برای اعتباربخشی فرآیند استریل‌سازی (Sterilization Validation) استفاده می‌شوند تا اطمینان حاصل شود که تمام قسمت‌های بار در اتوکلاو به دمای لازم رسیده و به مدت کافی در آن دما حفظ شده‌اند.
• تخریب محصول به دلیل دما: بسیاری از مواد دارویی حساس به دما هستند و می‌توانند در دماهای نامناسب تخریب شوند، که منجر به کاهش اثربخشی یا تولید مواد سمی می‌گردد. ترموکوپل‌ها در فرآیندهای لیوفیلیزاسیون، انکوباتورها و انبارهای دارویی برای جلوگیری از این اتفاق به کار می‌روند.
• عدم یکنواختی دما در فرآیند: در کوره‌های پیروژن‌زدایی یا اتاق‌های پایداری، مهم است که دما در تمام نقاط یکنواخت باشد. ترموکوپل‌ها به صورت آرایه‌ای (Multiple Array) برای نقشه‌برداری حرارتی (Thermal Mapping) و شناسایی نقاط سرد یا گرم استفاده می‌شوند.
• انحراف از GMP: تمامی فرآیندهای دارویی باید مطابق با اصول GMP باشند. ثبت دقیق و قابل ردیابی دما توسط ترموکوپل‌ها بخش جدایی‌ناپذیری از اعتباربخشی (Qualification) تجهیزات (IQ, OQ, PQ) و فرآیندهاست.

2.8. نصب و اجرای عملیاتی و شناسایی دما:

• دقت و پایداری بالا: ترموکوپل‌های داروسازی باید دارای کالیبراسیون بسیار دقیق باشند و پایداری طولانی‌مدت خود را در محیط‌های فرآیند حفظ کنند.
• مواد و اتصالات: همانند صنعت غذا، فولاد ضد زنگ 316L و اتصالات بهداشتی (Sanitary) مانند Tri-Clamp الزامی است. سطح داخلی غلاف‌ها باید بسیار صاف و عاری از هرگونه شیار باشد.

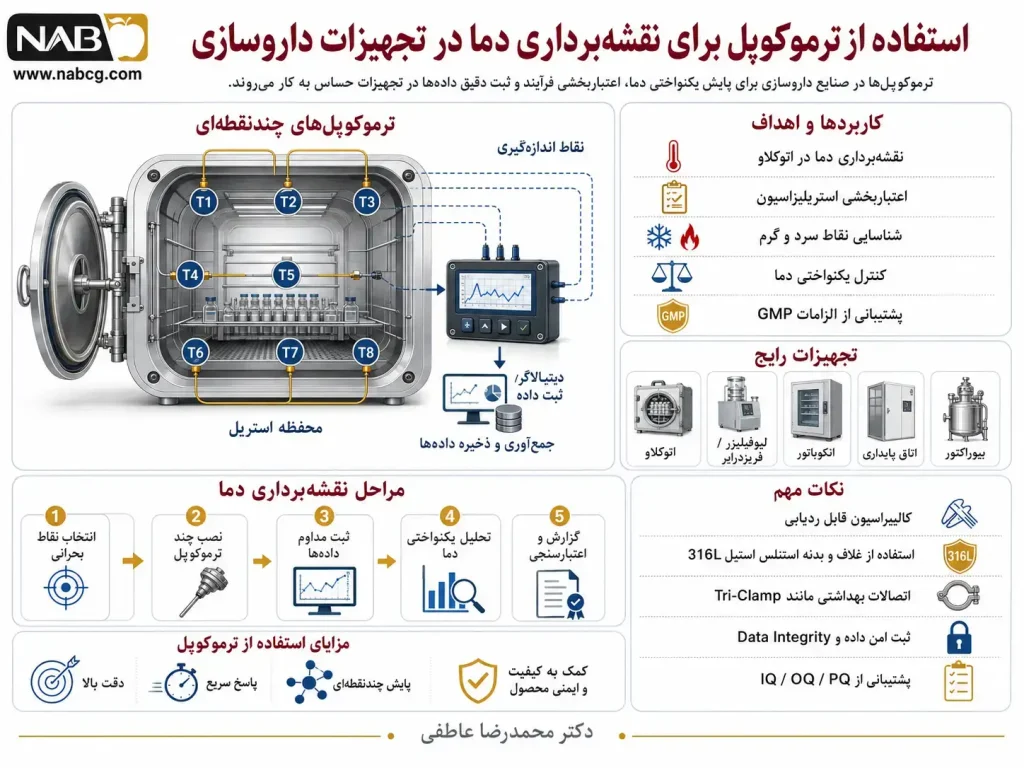

• نقشه‌برداری دما (Temperature Mapping): این یک فرآیند کلیدی در صنعت داروسازی است. ده‌ها یا حتی صدها ترموکوپل کوچک به صورت موقت در داخل تجهیزاتی مانند اتوکلاوها، اتاق‌های پایداری یا انبارهای بزرگ قرار داده می‌شوند تا پروفایل دمایی دقیق از کل حجم را تهیه کنند. این داده‌ها نشان می‌دهند که آیا تمام نقاط به دمای مورد نظر رسیده‌اند یا خیر.
• اعتباربخشی (Validation): داده‌های ترموکوپل برای انجام مراحل IQ (Installation Qualification)، OQ (Operational Qualification) و PQ (Performance Qualification) تجهیزات حیاتی هستند. این فرآیندها اطمینان می‌دهند که تجهیزات به درستی نصب شده، طبق طراحی عمل می‌کنند و در شرایط واقعی به نتایج مورد نظر می‌رسند.
• سیستم‌های کنترل و داده‌برداری: داده‌های دما از ترموکوپل‌ها به سیستم‌های کنترل پیشرفته (DCS – Distributed Control Systems یا PLC) منتقل شده و به صورت مداوم و امن ثبت می‌شوند. یکپارچگی داده‌ها (Data Integrity)، از جمله مهر زمانی و جلوگیری از دستکاری، از اهمیت فوق‌العاده‌ای برخوردار است.

2.9. نوع سنسور مورد استفاده در این کاربرد

انتخاب نوع ترموکوپل به گستره دمایی و دقت مورد نیاز بستگی دارد. در صنعت داروسازی، انواع زیر متداول هستند:

    ترموکوپل نوع K (کرومل-آلومل): این نوع متداول‌ترین ترموکوپل در داروسازی است، زیرا گستره دمایی گسترده‌ای دارد و نسبتاً مقرون‌به‌صرفه است. برای پایش دمای اتوکلاوها و کوره‌های استریلیزاسیون بسیار مناسب است.

    ترموکوپل نوع T (مس-کنستانتان): این نوع ترموکوپل دقت بالایی در دماهای پایین دارد و برای پایش خشک‌کن‌های انجمادی و فریزرهای فوق‌العاده سرد که برای نگهداری واکسن‌ها استفاده می‌شوند، ایده‌آل است.

    ترموکوپل‌های بهداشتی (Sanitary Thermocouples): علاوه بر نوع ترموکوپل، طراحی سنسور نیز بسیار مهم است. در محیط‌های داروسازی، باید از ترموکوپل‌های گرید بهداشتی استفاده شود. این سنسورها دارای روکش فولاد ضد زنگ صیقلی هستند و هیچ درز یا شکافی ندارند تا از رشد باکتری‌ها و آلودگی متقابل جلوگیری کنند

3. کاربرد ترموکوپل در صنایع نفت، گاز و پتروشیمی

ترموکوپل‌ها در تمامی مراحل تولید و فرآوری در صنایع نفت، گاز و پتروشیمی، از اکتشاف و استخراج تا پالایش، انتقال و ذخیره‌سازی، نقش کلیدی ایفا می‌کنند:

3.1. مراحل اکتشاف و استخراج

• چاه‌های نفت و گاز: برای نظارت بر دمای سیالات درون چاه (مانند نفت، گاز، آب) و همچنین تجهیزات حفاری. این اندازه‌گیری‌ها به بهینه‌سازی فرآیند استخراج، جلوگیری از تغییر فاز ناخواسته سیالات (مانند تشکیل هیدرات در گاز) و پیش‌بینی مشکلات احتمالی کمک می‌کنند.
• تجهیزات سر چاهی (Wellhead Equipment): پایش دمای نفت و گاز خروجی از چاه، قبل از ورود به خطوط انتقال یا واحدهای فرآوری.

3.2. فرآیندهای پالایشی (پالایشگاه‌ها و پتروشیمی‌ها)

این بخش، گسترده‌ترین کاربرد ترموکوپل را به خود اختصاص داده است:

  برج‌های تقطیر (Distillation Columns): در برج‌های تقطیر اتمسفریک و خلاء (که نفت خام را به برش‌های مختلف مانند بنزین، گازوئیل و مازوت جداسازی می‌کنند)، ترموکوپل‌ها در نقاط مختلف ارتفاعی برج نصب می‌شوند تا پروفایل دمایی را به دقت پایش کنند. این کنترل دما برای اطمینان از جداسازی صحیح محصولات و کیفیت نهایی آن‌ها حیاتی است.

کوره‌ها و راکتورها (Furnaces and Reactors):

• کوره‌های حرارتی: برای گرم کردن خوراک ورودی به واحدهای مختلف (مانند واحد کراکینگ یا ریفرمینگ). ترموکوپل‌ها دمای خروجی کوره و دمای نقاط بحرانی داخل کوره را اندازه‌گیری می‌کنند تا از رسیدن به دمای مطلوب و جلوگیری از گرم شدن بیش از حد اطمینان حاصل شود.
• راکتورهای شیمیایی: در فرآیندهای پتروشیمی (مانند تولید پلیمرها، اتیلن، آمونیاک و…)، کنترل دما در راکتورها برای بهینه‌سازی راندمان واکنش، جلوگیری از واکنش‌های جانبی و افزایش ایمنی بسیار حیاتی است. ترموکوپل‌ها در نقاط مختلف درون راکتور نصب می‌شوند.
• مبدل‌های حرارتی (Heat Exchangers): برای نظارت بر دمای ورودی و خروجی سیالات جهت اطمینان از عملکرد صحیح مبدل و تبادل حرارت مطلوب.
• کمپرسورها و پمپ‌ها (Compressors and Pumps): پایش دمای یاتاقان‌ها و محفظه‌های آب‌بندی این تجهیزات حیاتی، برای جلوگیری از گرم شدن بیش از حد، خرابی مکانیکی و نشت احتمالی مواد قابل اشتعال.
• خطوط لوله فرآیندی (Process Pipelines): اندازه‌گیری دمای سیال در نقاط کلیدی خطوط برای کنترل فرآیند، جلوگیری از انجماد یا تغییر فاز (به ویژه در مورد گازهای مایع) و پایش وضعیت عایق‌کاری.
• مخازن ذخیره سازی (Storage Tanks): نظارت بر دمای مواد ذخیره شده (نفت خام، فرآورده‌ها و مواد پتروشیمی) برای کنترل کیفیت، جلوگیری از تبخیر و مسائل ایمنی.

3.3. انتقال و ذخیره‌سازی

  خطوط لوله انتقال نفت و گاز (Trunk Pipelines): ترموکوپل‌ها در فواصل مشخصی در طول خطوط لوله برای پایش دمای سیالات نصب می‌شوند تا از جریان مناسب و جلوگیری از مشکلاتی مانند تشکیل هیدرات در گاز (که می‌تواند خط لوله را مسدود کند) اطمینان حاصل شود.

4.نقش ترموکوپل در ایمنی صنایع نفت و گاز

عملکرد صحیح ترموکوپل‌ها در پیشگیری از حوادث و کاهش خطرات در صنایع نفت، گاز و پتروشیمی بسیار حیاتی است. خرابی یا عدم دقت ترموکوپل در این محیط‌ها می‌تواند منجر به رویدادهای فاجعه‌بار شود:

 4.1. گرم شدن بیش از حد (Overheating):

• در کوره‌ها و راکتورها: افزایش دما فراتر از حد مجاز می‌تواند منجر به تجزیه حرارتی مواد، واکنش‌های شیمیایی کنترل‌نشده (Runaway Reactions)، افزایش شدید فشار و در نهایت انفجار یا آتش‌سوزی شود. ترموکوپل‌ها با پایش مداوم دما، در صورت رسیدن دما به سطوح هشدار یا خطر، سیستم‌های ایمنی اضطراری (ESD – Emergency Shutdown System) را فعال کرده یا شیرهای اطمینان (Safety Valves) را باز می‌کنند تا فشار تخلیه شود و یا سوخت کوره قطع شود.
• در پمپ‌ها و کمپرسورها: گرم شدن بیش از حد یاتاقان‌ها یا سیل‌ها (Seals) می‌تواند به خرابی مکانیکی و نشت مواد قابل اشتعال یا سمی منجر شود. ترموکوپل‌ها این دماها را پایش کرده و در صورت افزایش خطرناک، هشدار می‌دهند یا تجهیزات را خاموش می‌کنند.

  4.2.نشت گاز (Gas Leakage) و آتش‌سوزی:

• سیستم‌های احتراقی (مانند مشعل‌ها و بویلرها): در این سیستم‌ها، ترموکوپل به عنوان یک مکانیزم ایمنی Fail-Safe عمل می‌کند. اگر شعله مشعل به هر دلیلی (مانند قطع موقت سوخت یا باد شدید) خاموش شود، ترموکوپل که در معرض حرارت شعله است، سرد شده و سیگنال می‌دهد که جریان گاز به صورت خودکار قطع شود. این امر از تجمع گاز در محیط و خطر انفجار در زمان جرقه مجدد جلوگیری می‌کند.
• خطوط لوله و مخازن: تغییرات ناگهانی و غیرمعمول در دمای یک بخش از خط لوله یا مخزن می‌تواند نشانه‌ای از نشت مواد، خرابی عایق حرارتی، یا حتی تجمع رسوبات باشد که می‌تواند منجر به نقاط داغ شود. ترموکوپل‌ها در این موارد، جزئی از سیستم‌های تشخیص نشت یا پایش نقاط داغ هستند.

  4.3.خورندگی (Corrosion) و فرسایش (Erosion):

   * در محیط‌های بسیار خورنده (مانند حضور H2S یا اسیدها) یا ساینده (مانند سیالات حاوی ذرات جامد)، غلاف محافظ ترموکوپل (یا ترموول) ممکن است دچار فرسودگی یا سوراخ‌شدگی شود. این اتفاق می‌تواند منجر به نشت سیال فرآیندی و همچنین از کار افتادن ترموکوپل و عدم پایش صحیح دما شود که به نوبه خود می‌تواند خطرات ذکر شده در بالا را به دنبال داشته باشد. بازرسی منظم و انتخاب جنس مناسب غلاف برای این محیط‌ها ضروری است.

5. روش نصب ترموکوپل در صنایع نفت و گاز

نصب، راه‌اندازی، پایش دما و نگهداری ترموکوپل در صنایع نفت، گاز و پتروشیمی فرآیندی دقیق و حساس است که باید مطابق با استانداردها انجام شود:

5.1. انتخاب و شناسایی ترموکوپل

اولین گام، انتخاب صحیح ترموکوپل بر اساس شرایط عملیاتی و نیازهای فرآیند است:

• نوع ترموکوپل (Type): بر اساس محدوده دمای اندازه‌گیری، دقت مورد نیاز و مقاومت در برابر محیط، نوع مناسب (مانند Type K برای کاربردهای عمومی تا ۱۳۰۰ درجه سانتی‌گراد، Type J برای دماهای پایین‌تر، یا Type S/R/B برای دماهای بسیار بالا و دقیق) انتخاب می‌شود.
• جنس غلاف (Sheath Material): با توجه به خواص خورندگی، فشار و دمای سیال فرآیندی، جنس غلاف ترموکوپل یا ترموول (مانند استنلس استیل ۳۱۶، اینکونل، سرامیک یا تیتانیوم) تعیین می‌شود.
• قطر و طول (Diameter and Length): قطر غلاف بر زمان پاسخ‌دهی تأثیر می‌گذارد (قطر کمتر = پاسخ‌دهی سریع‌تر) و طول ترموکوپل بر اساس عمق غوطه‌وری مورد نیاز و محل نصب تعیین می‌گردد.

  5.2.نحوه اتصال (Junction Type):

• اتصال زمین شده (Grounded Junction): نوک ترموکوپل به غلاف محافظ جوش داده شده است. پاسخ‌دهی بسیار سریع دارد و برای مایعات تحت فشار مناسب است، اما در برابر نویز الکتریکی حساس‌تر است.
• اتصال عایق شده (Ungrounded Junction): نوک ترموکوپل از غلاف محافظ عایق شده است. مقاومت بیشتری در برابر نویز الکتریکی دارد و برای محیط‌های خورنده مناسب است، اما زمان پاسخ‌دهی کمی کندتر است.
• اتصال اکسپوز (Exposed Junction): نوک ترموکوپل بدون غلاف محافظ مستقیماً در معرض سیال قرار می‌گیرد. سریع‌ترین پاسخ‌دهی را ارائه می‌دهد، اما در برابر آسیب مکانیکی و شیمیایی بسیار آسیب‌پذیر است و در محیط‌های پرخطر صنعتی کمتر استفاده می‌شود.

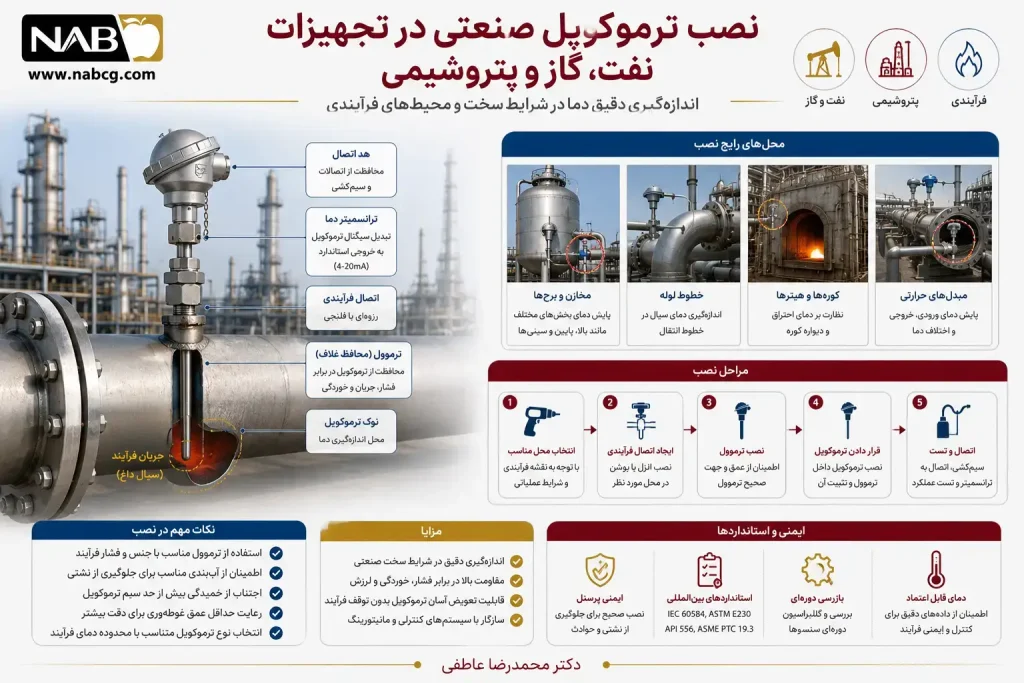

5.3. نصب و اجرا روی دستگاه

نصب ترموکوپل برای اندازه‌گیری صحیح و ایمن دما بسیار حیاتی است:

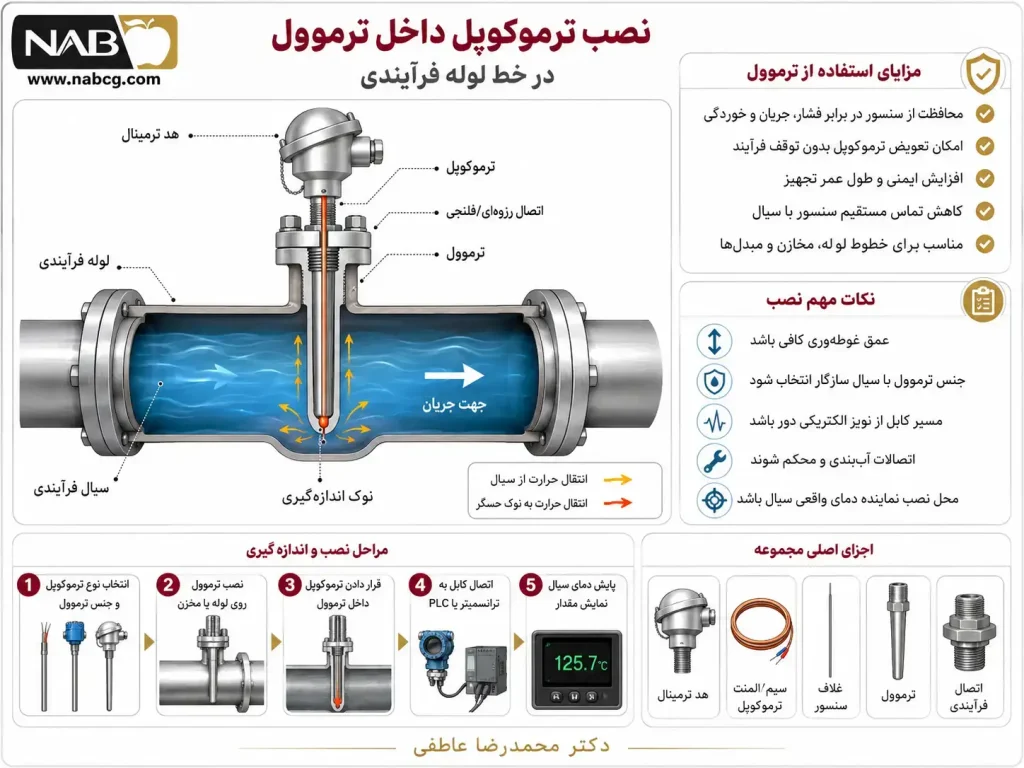

• ترموول (Thermowell): در تقریباً تمام کاربردهای صنعتی در نفت، گاز و پتروشیمی، ترموکوپل مستقیماً در معرض سیال فرآیندی قرار نمی‌گیرد، بلکه درون یک ترموول نصب می‌شود. ترموول یک غلاف محافظ فلزی یا سرامیکی است که ترموکوپل را در برابر فشار بالا، جریان سیال، خورندگی و آسیب‌های مکانیکی محافظت می‌کند. ترموول‌ها به صورت دائم روی تجهیز یا خط لوله جوش داده یا رزوه می‌شوند و ترموکوپل از داخل آن وارد می‌شود. این امکان تعویض ترموکوپل را بدون نیاز به تخلیه سیال از سیستم فراهم می‌کند.
• محل نصب: ترموکوپل باید در محلی از خط لوله یا تجهیز نصب شود که دمای اندازه‌گیری شده، معرف واقعی دمای سیال فرآیندی باشد. این به معنای انتخاب نقطه‌ای است که سیال به خوبی مخلوط شده و گرادیان دمایی شدید نباشد (مثلاً دور از نقاط ورودی/خروجی سرد/گرم یا در خمیدگی‌ها).
• عمق غوطه‌وری (Immersion Depth): ترموکوپل باید به اندازه کافی در سیال غوطه‌ور شود تا “اثر هدایت حرارتی” به حداقل برسد. این اثر زمانی رخ می‌دهد که گرمای محیط از طریق غلاف به نقطه اندازه‌گیری منتقل شده و باعث خطای اندازه‌گیری می‌شود. به طور کلی، عمق غوطه‌وری باید حداقل ۱۰ برابر قطر غلاف ترموکوپل باشد.

  کابل‌کشی و اتصالات:

• کابل جبران‌ساز (Compensating Cable): برای انتقال سیگنال ولتاژ ترموکوپل از محل نصب تا سیستم کنترل (مانند DCS یا PLC)، از کابل‌های مخصوصی به نام “کابل جبران‌ساز” استفاده می‌شود. این کابل‌ها دارای خواص ترموالکتریکی مشابه ترموکوپل اصلی هستند تا خطای اندازه‌گیری ناشی از تغییرات دما در طول کابل را به حداقل برسانند.
• جعبه اتصال (Junction Box): ترموکوپل معمولاً در یک جعبه اتصال در نزدیکی محل نصب به کابل جبران‌ساز متصل می‌شود.
• مسیر کابل‌کشی: کابل‌های جبران‌ساز باید در مسیرهای جداگانه و دور از کابل‌های قدرت یا سایر منابع نویز الکتریکی قرار گیرند تا از تداخل و خطا در اندازه‌گیری جلوگیری شود. استفاده از کاندوئیت‌های محافظ نیز رایج است.
• اتصالات محکم و تمیز: تمامی اتصالات (از نوک ترموکوپل تا سیستم کنترل) باید محکم، عاری از خوردگی و آلودگی باشند. رعایت قطبیت صحیح (مثبت/منفی) در اتصالات ترموکوپل بسیار حیاتی است، زیرا اتصال معکوس منجر به اندازه‌گیری نادرست یا سیگنال منفی می‌شود.

5.4. شناسایی دما و کالیبراسیون

• سیستم کنترل (DCS/PLC): سیگنال ولتاژ ترموکوپل توسط یک فرستنده دما (Temperature Transmitter) یا مستقیماً توسط کارت ورودی آنالوگ سیستم کنترل (DCS/PLC) دریافت می‌شود. این سیستم‌ها دارای جداول یا الگوریتم‌هایی هستند که ولتاژ دریافتی را به دمای متناظر تبدیل می‌کنند.

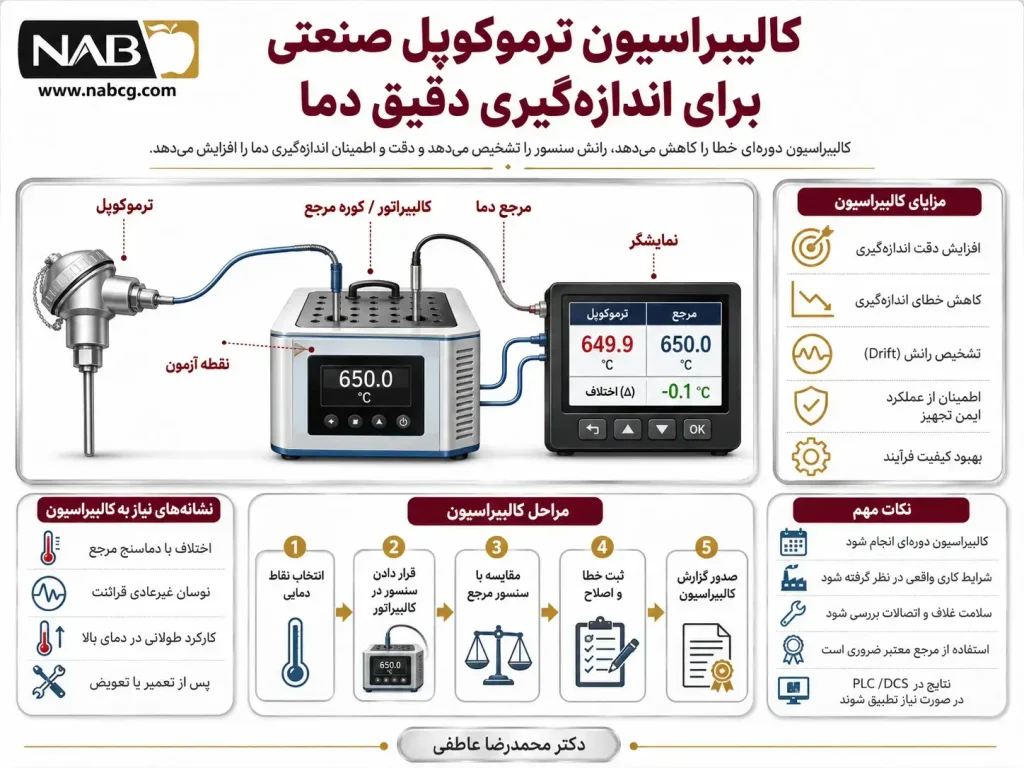

• کالیبراسیون دوره‌ای: ترموکوپل‌ها باید به صورت دوره‌ای کالیبره شوند تا از دقت اندازه‌گیری آن‌ها در طول زمان اطمینان حاصل شود. کالیبراسیون می‌تواند در محل (In-Situ) با استفاده از تجهیزات پرتابل یا با خارج کردن سنسور و استفاده از حمام‌های کالیبراسیون دقیق در آزمایشگاه انجام شود. فرکانس کالیبراسیون به اهمیت اندازه‌گیری، شرایط محیطی و استانداردهای داخلی واحد بستگی دارد.

6.نگهداری و عیب‌یابی ترموکوپل صنعتی

• بازرسی منظم: غلاف ترموکوپل و ترموول باید به صورت دوره‌ای از نظر خوردگی، فرسایش، ترک‌خوردگی یا آسیب‌های مکانیکی بازرسی شوند. هرگونه آسیب می‌تواند منجر به نشت یا از کار افتادن سنسور شود.
• تمیز کردن: تجمع رسوبات یا آلودگی روی غلاف می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد و زمان پاسخ‌دهی را کند کند. تمیز کردن دوره‌ای ضروری است.
• بررسی اتصالات: اتصالات سیم‌ها در جعبه اتصال و ترمینال‌ها باید به صورت منظم از نظر محکم بودن و عدم وجود خوردگی بررسی شوند.

  6.1.عیب‌یابی رایج:

• قرائت نادرست یا نوسانی: معمولاً ناشی از اتصال ضعیف، کابل‌کشی نادرست، نویز الکتریکی، آسیب جزئی به ترموکوپل یا نیاز به کالیبراسیون است.
• عدم پاسخ‌دهی (Open Circuit): متداول‌ترین دلیل، شکستگی سیم ترموکوپل یا آسیب شدید به نقطه اتصال است. در این حالت سیستم کنترل معمولاً یک خطای “Open Circuit” را نشان می‌دهد.
• عمر کوتاه ترموکوپل: می‌تواند به دلیل انتخاب نادرست نوع ترموکوپل برای محدوده دما یا محیط، دمای بیش از حد مجاز، لرزش‌های زیاد، یا خورندگی شدید باشد.

6.2.نوع سنسور مورد استفاده در این کاربرد

به دلیل دماهای بالا و شرایط سخت، از انواع خاصی از ترموکوپل‌ها در این صنایع استفاده می‌شود:

• ترموکوپل نوع( K (Chromel-Alumel:  این نوع سنسور به دلیل محدوده دمایی وسیع و قیمت مناسب، پرکاربردترین ترموکوپل در اکثر فرآیندهای نفت و گاز و پتروشیمی است.
• ترموکوپل نوع J (Iron-Constantan): برای کاربردهایی که دماهای پایین‌تری دارند، مانند برج‌های تقطیر یا خطوط لوله انتقال، استفاده می‌شود.
• ترموکوپل‌های نوع R و S: برای دماهای بسیار بالا در کوره‌های فرآیندی یا راکتورها، از این انواع ترموکوپل که از فلزات گران‌بها (پلاتین) ساخته شده‌اند، استفاده می‌شود

7. کاربرد ترموکوپل در لوازم خانگی

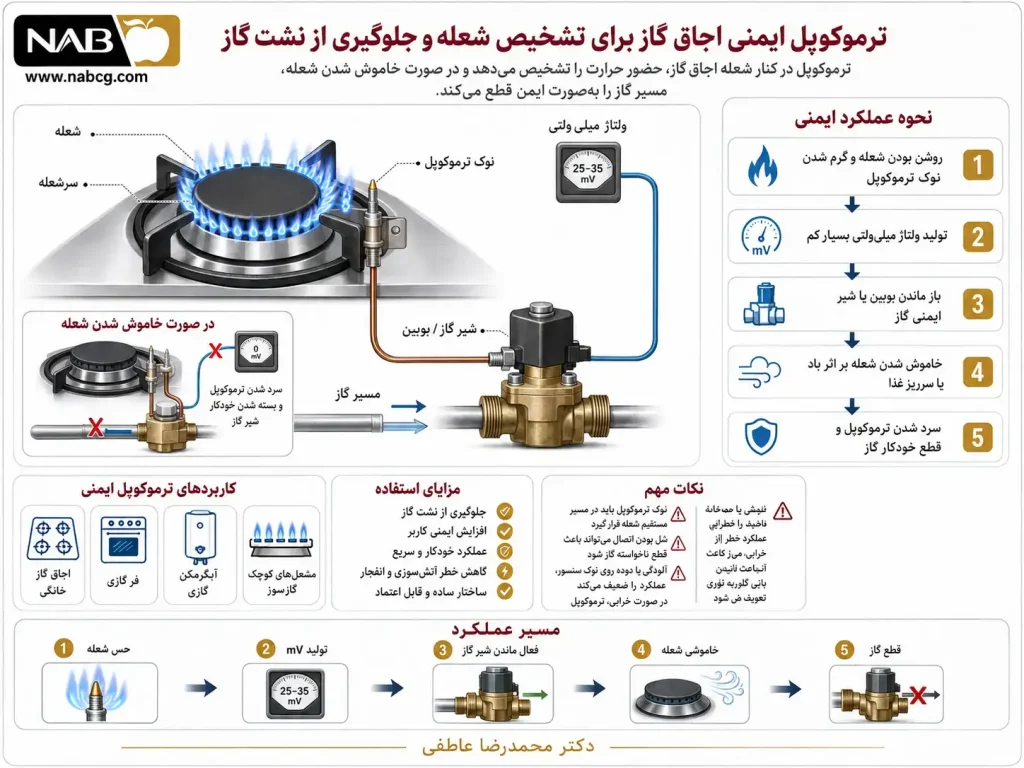

7.1. کاربرد ترموکوپل در اجاق گاز و فر

یکی از رایج‌ترین و حیاتی‌ترین کاربردهای ترموکوپل در لوازم خانگی، مربوط به اجاق گاز و فر است، به خصوص در مدل‌های گازی.

مکان‌ها و تجهیزات استفاده:

• اجاق گاز (هود/سطح پخت): در کنار هر سرشعله (برنر) گازی، یک ترموکوپل قرار می‌گیرد.
• فر گازی: در نزدیکی مشعل اصلی فر گازی.

نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• نشت گاز خام (بسیار خطرناک): این مهم‌ترین نقطه حادثه‌خیز است. اگر شعله سرشعله یا فر به هر دلیلی (مثل سرریز شدن غذا، وزش باد، یا خاموش شدن ناگهانی) خاموش شود، ترموکوپل دمای پایین را تشخیص می‌دهد. اگر ترموکوپل گرمای کافی را حس نکند، سیگنال قطع گاز را به شیر کنترل ارسال می‌کند تا از نشت گاز خام در محیط خانه و خطر انفجار یا خفگی جلوگیری شود.
• عملکرد ناپایدار شعله: ترموکوپل به پایداری شعله نیز کمک می‌کند. اگر شعله ضعیف شود و گرمای کافی تولید نکند، ترموکوپل می‌تواند سیستم را برای تنظیم یا قطع گاز تحریک کند.

نصب و اجرای عملیاتی و شناسایی دما:

• نصب: ترموکوپل دقیقاً در مسیر شعله و در مجاورت آن نصب می‌شود. نوک حسگر آن به گونه‌ای قرار می‌گیرد که به محض روشن شدن شعله، گرمای آن را دریافت کند.
• عملکرد: ترموکوپل یک ولتاژ بسیار کم (میلی‌ولت) تولید می‌کند که متناسب با اختلاف دما بین نوک گرم و نقطه مرجع سرد آن است. تا زمانی که شعله روشن و دمای نوک ترموکوپل بالا باشد، این ولتاژ تولید شده کافی است تا یک شیر برقی (Solenoid Valve) را در حالت باز نگه دارد و اجازه دهد گاز جریان یابد.
• شناسایی دما/قطع گاز: به محض خاموش شدن شعله، دمای ترموکوپل به سرعت کاهش می‌یابد و ولتاژ تولیدی آن افت می‌کند. این افت ولتاژ باعث می‌شود شیر برقی بسته شود و جریان گاز به طور کامل قطع گردد. این فرآیند معمولاً در عرض چند ثانیه پس از خاموش شدن شعله اتفاق می‌افتد و به عنوان یک مکانیزم ایمنی Fail-Safe عمل می‌کند.

7.2. کاربرد ترموکوپل در آبگرمکن‌های گازی

مانند اجاق گاز، ترموکوپل نقش ایمنی کلیدی در آبگرمکن‌های گازی دارد.

مکان‌ها و تجهیزات استفاده: پایلوت (شمعک) یا مشعل اصلی: ترموکوپل در مجاورت شعله پایلوت (شمعک) یا مستقیماً در مسیر شعله مشعل اصلی آبگرمکن گازی نصب می‌شود.

نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• خاموش شدن پایلوت/مشعل اصلی و نشت گاز: اگر شعله پایلوت یا مشعل اصلی به هر دلیلی خاموش شود (مثلاً قطع موقت گاز، وزش باد، یا مشکل فنی)، ترموکوپل به سرعت این کاهش دما را حس می‌کند.
• گرم شدن بیش از حد مخزن آب: در برخی آبگرمکن‌ها (به خصوص مدل‌های پیشرفته‌تر)، ممکن است از ترموکوپل‌ها برای پایش دمای آب نیز استفاده شود تا از جوش آمدن بیش از حد آب و افزایش فشار جلوگیری شود.

نصب و اجرای عملیاتی:

• نصب: ترموکوپل به گونه‌ای نصب می‌شود که شعله پایلوت یا مشعل اصلی آن را گرم نگه دارد.
• عملکرد: تا زمانی که شعله پایلوت روشن است، ترموکوپل یک ولتاژ تولید می‌کند که شیر گاز اصلی را در حالت باز نگه می‌دارد.
• شناسایی دما/قطع گاز: اگر شعله خاموش شود، ترموکوپل سرد شده، ولتاژ آن افت می‌کند و شیر گاز بسته می‌شود، بنابراین از نشت گاز جلوگیری می‌گردد. این ویژگی ایمنی بسیار مهم است، به ویژه در آبگرمکن‌هایی که در فضای بسته نصب می‌شوند.

7.3. کاربرد ترموکوپل در خشک‌کن‌های لباس (خشک‌کن گازی و برقی)

در خشک‌کن‌های لباس، ترموکوپل‌ها بیشتر برای نظارت بر دمای داخلی و به عنوان یک مکانیزم ایمنی در برابر گرمای بیش از حد استفاده می‌شوند.

مکان‌ها و تجهیزات استفاده:

• نزدیک المنت حرارتی: برای اندازه‌گیری دمای هوای خروجی از المنت حرارتی.
• کانال خروجی هوا (اگزوز): برای نظارت بر دمای هوای مرطوب خروجی از درام خشک‌کن.

نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• گرم شدن بیش از حد و خطر آتش‌سوزی: اگر جریان هوا مسدود شود (مثلاً توسط پرز و الیاف)، یا المنت حرارتی بیش از حد کار کند، دمای داخل خشک‌کن می‌تواند به سرعت افزایش یابد. این امر می‌تواند منجر به گرم شدن بیش از حد لباس‌ها، آسیب به دستگاه و حتی خطر آتش‌سوزی شود.
• خشک شدن ناکافی یا بیش از حد لباس‌ها: اگر دما به درستی کنترل نشود، لباس‌ها ممکن است کاملاً خشک نشوند یا برعکس، بیش از حد خشک شده و آسیب ببینند.

نصب و اجرای عملیاتی و شناسایی دما:

• نصب: ترموکوپل‌ها در مسیر جریان هوای گرم داخل درام یا در کانال خروجی هوا نصب می‌شوند.
• عملکرد: ترموکوپل به طور مداوم دمای هوای گرم را اندازه‌گیری کرده و سیگنال را به برد کنترل دستگاه ارسال می‌کند.
• شناسایی دما/قطع برق/گاز: اگر دما از یک حد مجاز (Setpoint) فراتر رود، برد کنترل می‌تواند المنت حرارتی (در خشک‌کن برقی) یا مشعل (در خشک‌کن گازی) را خاموش کند تا از گرم شدن بیش از حد جلوگیری شود. این یک لایه محافظتی مهم در برابر آتش‌سوزی است. در برخی مدل‌ها، از ترموستات‌های حرارتی (که می‌توانند بر پایه ترموکوپل یا انواع دیگر سنسورها باشند) به عنوان قطع‌کننده اضطراری دما نیز استفاده می‌شود.

7.4. کاربرد ترموکوپل در برخی فرهای برقی و توسترها

در حالی که ترمیستورها یا RTDها در فرهای برقی برای کنترل دقیق دما رایج‌تر هستند، در برخی مدل‌ها یا برای کاربردهای خاص (مانند نظارت بر دمای المنت‌ها)، ممکن است از ترموکوپل نیز استفاده شود.

مکان‌ها و تجهیزات استفاده:

• در نزدیکی المنت‌های حرارتی: برای نظارت بر دمای خود المنت‌ها یا هوای اطراف آن‌ها.
• پراب‌های دمایی گوشت: برخی فرهای پیشرفته دارای پراب‌های گوشت هستند که می‌توانند از نوع ترموکوپل باشند تا دمای داخلی غذا را اندازه‌گیری کنند.

نقاط حادثه‌خیز و کاربرد ترموکوپل در آن‌ها:

• گرم شدن بیش از حد فر: اگر سیستم کنترل دما از کار بیفتد، فر می‌تواند به دمای بسیار بالایی برسد که خطر آتش‌سوزی یا آسیب به اجزای داخلی را به همراه دارد. ترموکوپل می‌تواند به عنوان یک سنسور قطع کننده ایمنی عمل کند.
• پخت ناکافی یا بیش از حد غذا: پراب دمایی ترموکوپل در غذا کمک می‌کند تا پخت تا دمای داخلی مناسب (برای ایمنی و کیفیت) انجام شود و از خشک شدن بیش از حد جلوگیری گردد.

نصب و اجرای عملیاتی و شناسایی دما:

• نصب: پراب‌های ترموکوپل در فر ممکن است در دیواره داخلی یا سقف فر نصب شوند تا دمای محیط را حس کنند. پراب‌های گوشت به صورت جداگانه در غذا فرو می‌روند.
• عملکرد و شناسایی: ولتاژ ترموکوپل توسط برد کنترل فر خوانده می‌شود. این برد از این اطلاعات برای تنظیم توان المنت‌ها (روشن/خاموش کردن یا مدولاسیون) و حفظ دمای تنظیم شده توسط کاربر استفاده می‌کند. در صورت رسیدن به دمای بحرانی ایمنی، می‌تواند برق فر را به طور کامل قطع کند.

نوع سنسور مورد استفاده در این کاربرد

• ترموکوپل نوع(  K (Chromel-Alumel: این نوع سنسور به دلیل پایداری و محدوده دمایی وسیع (۲۰۰- تا ۱۳۷۲+ درجه سانتی‌گراد)، پرکاربردترین نوع در لوازم خانگی است، به‌ویژه در فرها و اجاق گازها.
• ترموکوپل نوع T (Copper-Constantan): این نوع سنسور برای کاربردهای با دمای پایین‌تر، مانند یخچال‌ها یا فریزرهای صنعتی کوچک، مناسب است.

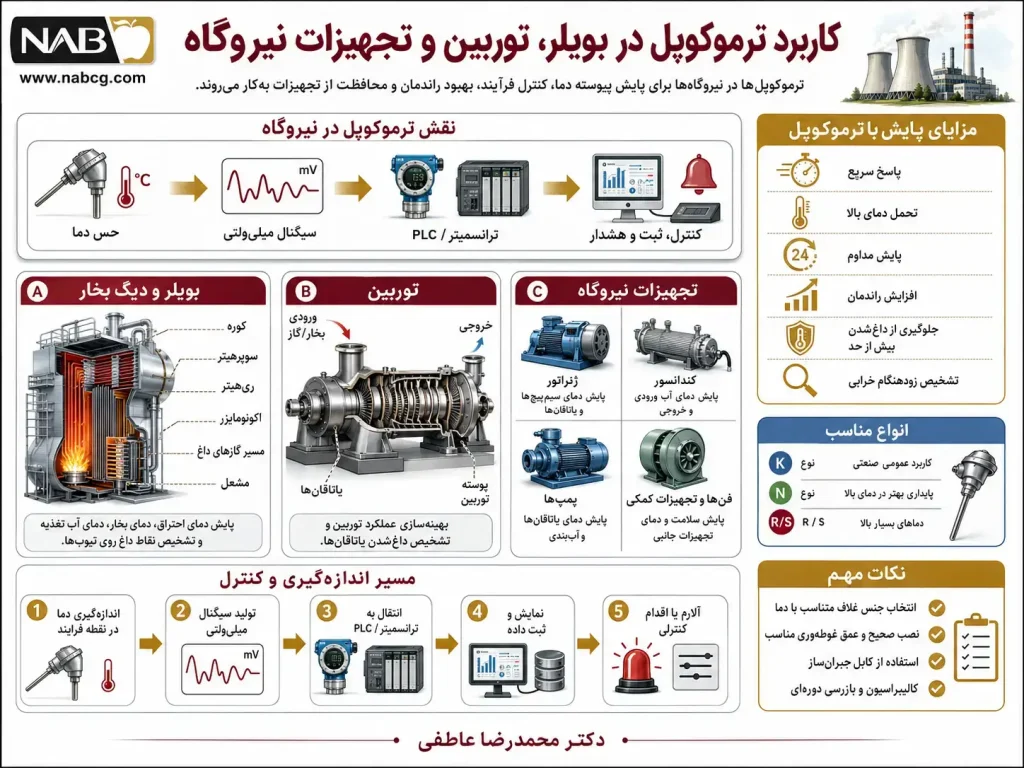

8. کاربرد ترموکوپل در نیروگاه

ترموکوپل‌ها در تمامی بخش‌های اصلی یک نیروگاه، از تولید بخار/گاز داغ تا تولید برق و سیستم‌های جانبی، نصب می‌شوند:

 8.1. بویلر (Boiler) یا دیگ بخار

  کجا:

• کوره (Furnace): در دیواره‌های کوره برای پایش دمای گازهای داغ احتراق و همچنین دمای لوله‌های حاوی آب یا بخار (Waterwall Tubes).
• سوپرهیتر (Superheater) و ری هیتر\u200c (Reheater): در مسیرهای بخار برای اندازه‌گیری دمای بخار فوق داغ (Superheated Steam) و دمای بخار بازگرمایش شده (Reheated Steam). این دماها برای راندمان توربین و جلوگیری از آسیب به آن حیاتی هستند.
• اکونومایزر (Economizer): در بخش پیش‌گرم‌کننده آب ورودی به بویلر برای پایش دمای آب تغذیه (Feedwater).
• دودکش و مسیرهای گاز داغ (Flue Gas Ducts): پایش دمای گازهای خروجی احتراق برای کنترل راندمان بویلر و سیستم‌های کنترل آلاینده‌ها.
• مشعل‌ها (Burners): در سیستم‌های ایمنی مشعل برای تشخیص وجود شعله (Flame Detection).

  کاربرد:

• کنترل احتراق: بهینه‌سازی نسبت سوخت به هوا و دمای شعله.
• کنترل دما و فشار بخار: تولید بخار با دما و فشار مناسب برای توربین.
• نظارت بر سلامت لوله‌ها: شناسایی نقاط داغ احتمالی در لوله‌های بویلر که می‌تواند نشان‌دهنده رسوب‌گذاری یا مشکلات جریان باشد و منجر به ترکیدگی لوله شود.

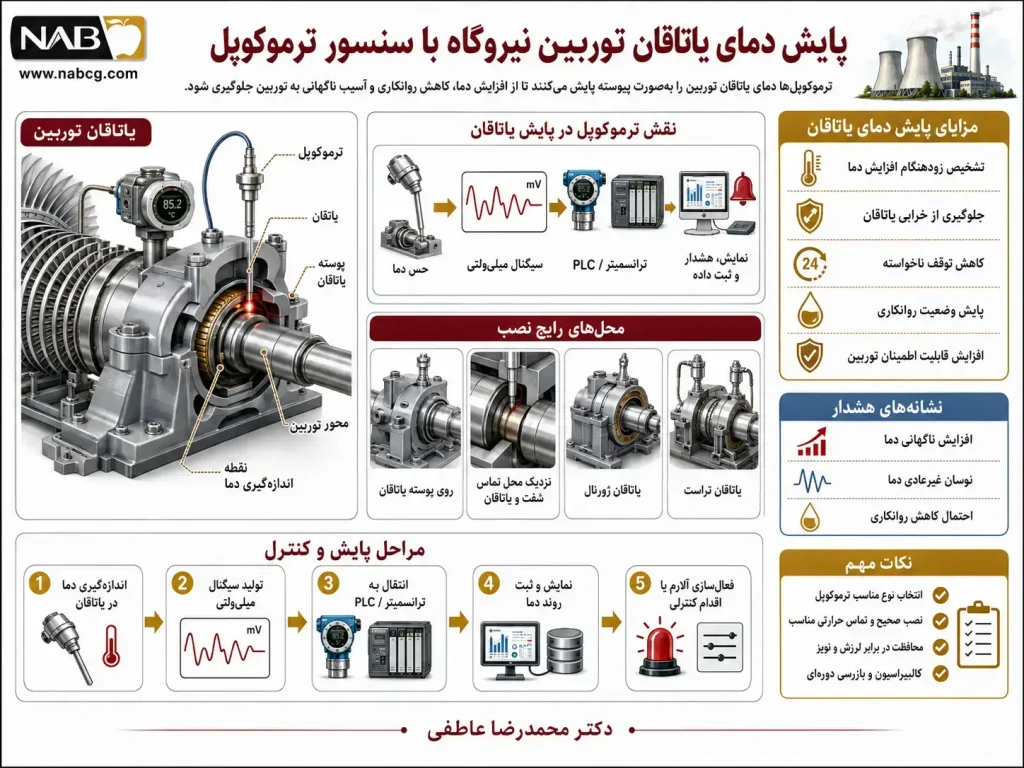

8.2. توربین (Turbine)

  کجا:

• ورودی و خروجی بخار/گاز: پایش دمای بخار/گاز ورودی به هر مرحله توربین (فشار بالا، متوسط، پایین) و دمای بخار خروجی از توربین.
• یاتاقان‌ها (Bearings): اندازه‌گیری دمای یاتاقان‌های محور توربین برای تشخیص اصطکاک بیش از حد یا خرابی روانکاری.
• محفظه‌های پوسته توربین (Turbine Casing): پایش دما در بخش‌های مختلف پوسته توربین.
• کاربرد:
• بهره‌برداری بهینه توربین: اطمینان از اینکه توربین در محدوده دمایی طراحی شده کار می‌کند تا راندمان به حداکثر برسد و از تنش‌های حرارتی جلوگیری شود.
• تشخیص زودهنگام خرابی: افزایش دمای یاتاقان‌ها یک شاخص کلیدی برای نیاز به تعمیر و نگهداری است.

8.3. ژنراتور (Generator)

  کجا:

• یاتاقان‌ها (Bearings): پایش دمای یاتاقان‌های ژنراتور.
• سیم‌پیچ‌ها (Windings): ترموکوپل‌ها (یا RTDها) در داخل سیم‌پیچ‌های استاتور و روتور قرار داده می‌شوند تا دمای عایق سیم‌پیچ‌ها را پایش کنند.

  کاربرد:

• محافظت از عایق: جلوگیری از آسیب حرارتی به عایق سیم‌پیچ‌ها که می‌تواند منجر به اتصال کوتاه و خرابی کامل ژنراتور شود.
• تشخیص زودهنگام خرابی: افزایش دما در یاتاقان‌ها یا سیم‌پیچ‌ها نشانه‌ای از مشکل در خنک‌کاری یا بارگذاری بیش از حد است.

8.4.  کندانسور (Condenser)

• کجا: ورودی و خروجی بخار از توربین به کندانسور و همچنین ورودی و خروجی آب خنک‌کننده.
• کاربرد: پایش دمای بخار خروجی از توربین و دمای آب خنک‌کننده برای اطمینان از عملکرد بهینه کندانسور و ایجاد خلاء لازم برای توربین.

8.5.  پمپ‌ها و تجهیزات کمکی

• کجا: یاتاقان‌های پمپ‌های تغذیه بویلر، فن‌های مکش/دمش (ID/FD Fans)، کمپرسورها.
• کاربرد: پایش دما برای جلوگیری از خرابی مکانیکی و اطمینان از عملکرد صحیح این تجهیزات جانبی.
