کاربرد سنسور دمای مادون قرمز در صنعت؛ راهنمای نصب و پایش حرارتی

1. کاربرد سنسور دمای مادون قرمز در پایش حرارتی باتری‌ها

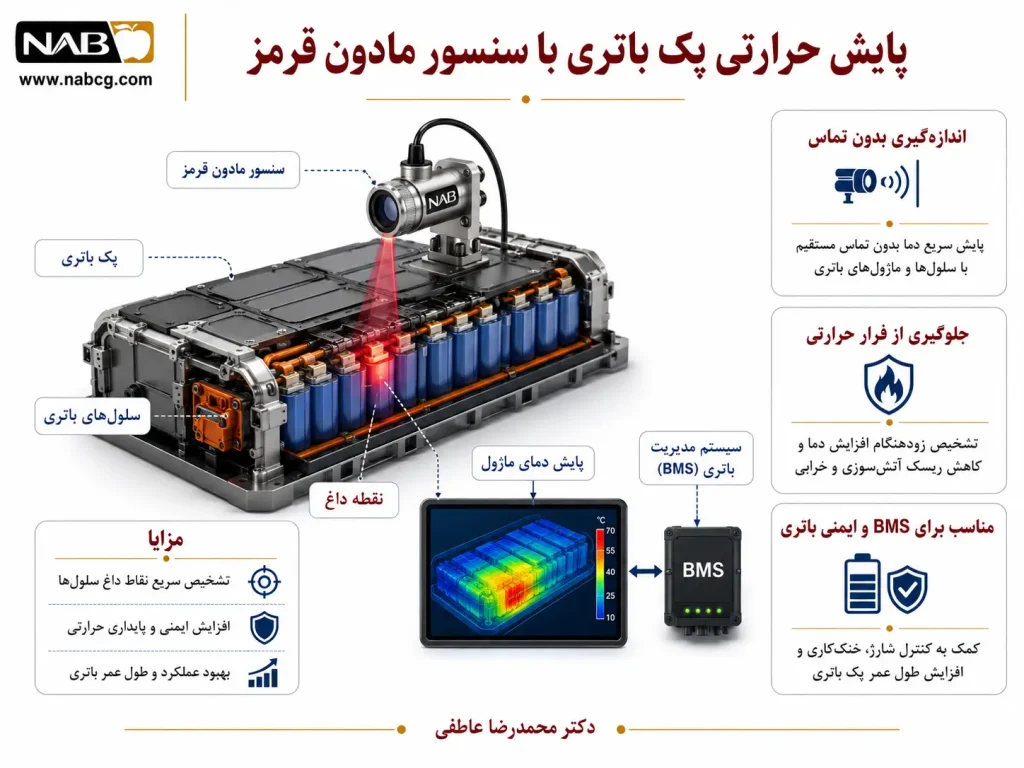

1.1.پایش دمای سلول،ماژول و پک باتری

    سلول‌های باتری منفرد:

• مکان: روی سطح خارجی هر سلول باتری، به خصوص در نقاطی که انتظار می‌رود گرمایش بیشتری داشته باشند (مانند ترمینال‌ها یا نقاط با مقاومت داخلی بالاتر).
• کاربرد: تشخیص زودهنگام گرمایش غیرعادی در سلول‌های خاص، که می‌تواند نشانه‌ای از خرابی داخلی، اتصال کوتاه، یا عدم تعادل در شارژ/دشارژ باشد. این امر به جلوگیری از فرار حرارتی (Thermal Runaway) کمک می‌کند.

    ماژول‌ها و پک‌های باتری:

• مکان: بین سلول‌ها در یک ماژول، روی سطح خارجی ماژول‌ها، یا در نقاط استراتژیک داخل پک باتری که جریان هوا یا خنک‌کننده از آن‌ها عبور می‌کند.
• کاربرد: نظارت بر توزیع دما در کل ماژول یا پک برای اطمینان از یکنواختی حرارتی. تشخیص نقاط داغ می‌تواند نشان‌دهنده مشکلات در سیستم مدیریت حرارتی (TMS) یا خرابی سلول‌های خاص باشد.

    سیستم‌های مدیریت باتری (BMS – Battery Management Systems):

• مکان: سنسورهای IR به عنوان ورودی برای BMS عمل می‌کنند.
• کاربرد: BMS از داده‌های دمایی برای بهینه‌سازی فرآیندهای شارژ و دشارژ، متعادل‌سازی سلول‌ها، و فعال‌سازی سیستم‌های خنک‌کننده یا گرم‌کننده استفاده می‌کند.

    ایستگاه‌های شارژ سریع (Fast Charging Stations):

• مکان: روی کانکتورهای شارژ و سطح باتری خودرو در حال شارژ.
• کاربرد: پایش دمای باتری در حین شارژ سریع برای جلوگیری از گرم شدن بیش از حد، که می‌تواند به باتری آسیب برساند یا خطر آتش‌سوزی ایجاد کند.

    خطوط تولید باتری:

• مکان: در مراحل مختلف تولید سلول‌ها و پک‌های باتری، مانند جوشکاری سلول‌ها، تست‌های عملکردی، و فرآیندهای فعال‌سازی.
• کاربرد: کنترل کیفیت حرارتی در حین تولید برای شناسایی عیوب ساختاری یا اتصالات نامناسب که منجر به گرمایش می‌شوند.

1.2.حوادث و اتفاقات قابل پیشگیری

پایش حرارتی باتری‌ها با سنسورهای مادون قرمز به پیشگیری از حوادث و مشکلات جدی زیر کمک می‌کند:

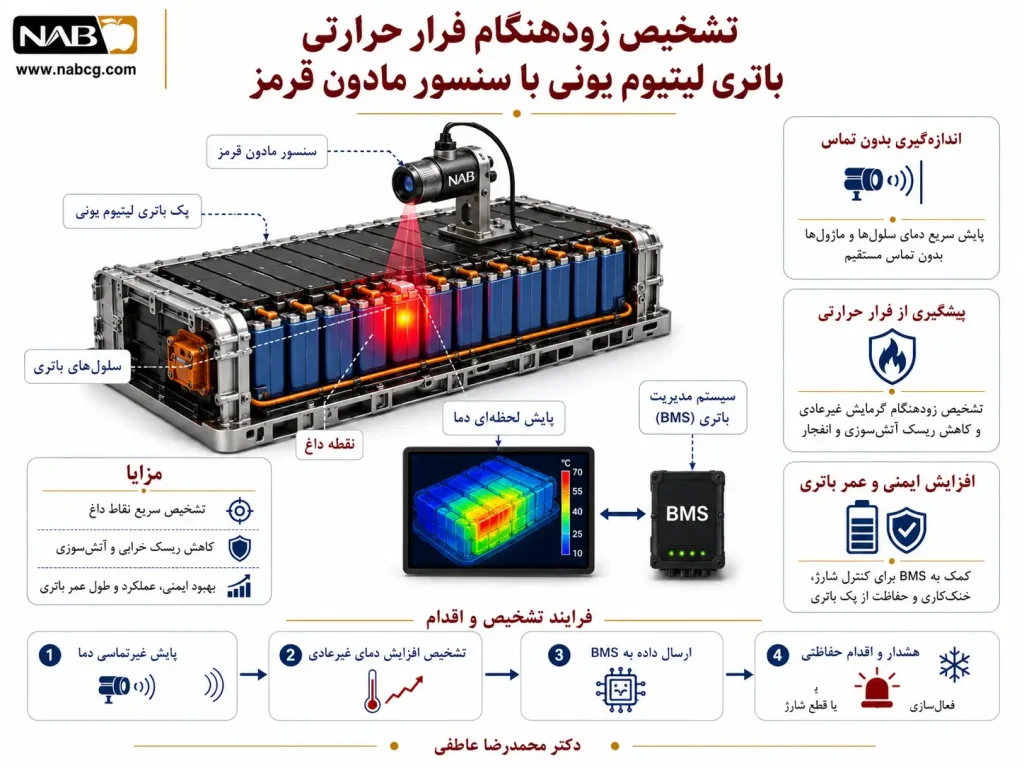

• فرار حرارتی (Thermal Runaway): این خطرناک‌ترین حادثه در باتری‌های لیتیوم-یون است که در آن افزایش دمای یک سلول به صورت کنترل‌نشده به سلول‌های مجاور سرایت کرده و می‌تواند منجر به آتش‌سوزی یا انفجار پک باتری شود. تشخیص زودهنگام گرمایش غیرعادی با سنسورهای IR می‌تواند از این فاجعه جلوگیری کند.
• کاهش طول عمر باتری: کار کردن باتری در دماهای بالا یا پایین‌تر از محدوده بهینه، به شدت عمر مفید آن را کاهش می‌دهد و منجر به تخریب زودرس می‌شود.
• کاهش عملکرد (Performance Degradation): دمای نامناسب بر ظرفیت، توان خروجی، و راندمان شارژ/دشارژ باتری تأثیر منفی می‌گذارد.
• آسیب به قطعات داخلی: گرمایش بیش از حد می‌تواند به الکترولیت، جداکننده (Separator)، و الکترودهای باتری آسیب برساند.
• خرابی‌های ناگهانی: تشخیص زودهنگام مشکلات حرارتی، امکان اقدامات پیشگیرانه را فراهم می‌کند و از خرابی‌های ناگهانی و پرهزینه جلوگیری می‌کند.
• خطرات ایمنی: آتش‌سوزی یا انفجار باتری‌ها می‌تواند خطرات جدی برای پرسنل و محیط زیست ایجاد کند.

1.3.اصول نصب و اجرای عملیاتی

نصب و اجرای سنسورهای دمای مادون قرمز در سیستم‌های پایش باتری نیازمند ملاحظات خاصی است:

    محل نصب و دید مستقیم:

• سنسورها باید به گونه‌ای نصب شوند که دید مستقیم و بدون مانع به سطح سلول‌ها یا ماژول‌های باتری داشته باشند.
• در فضاهای بسته پک‌های باتری، ممکن است نیاز به طراحی خاص برای ایجاد مسیر دید برای سنسورها باشد.

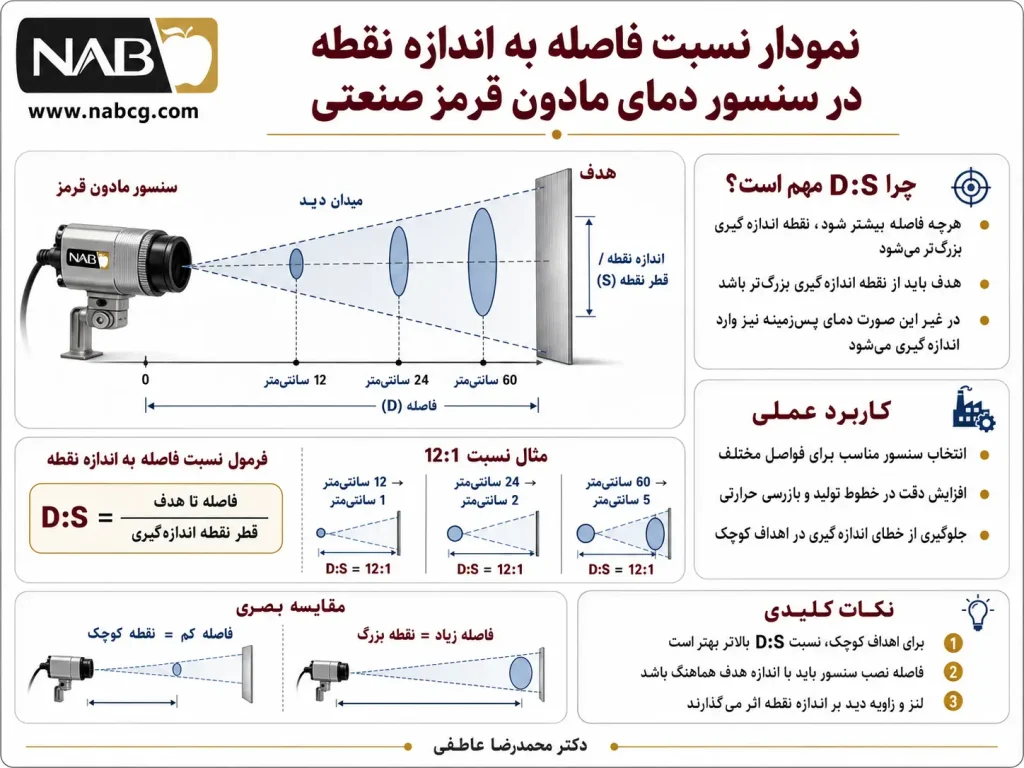

    اندازه نقطه اندازه‌گیری (Spot Size):

• با توجه به ابعاد کوچک سلول‌های باتری و نیاز به تشخیص نقاط داغ موضعی، سنسورها باید دارای نقطه اندازه‌گیری بسیار کوچک و دقیق باشند.
• آرایه‌های سنسور (Sensor Arrays) یا دوربین‌های حرارتی با وضوح بالا برای پایش همزمان چندین نقطه یا کل سطح باتری استفاده می‌شوند.

    پاسخ زمانی:

• باتری‌ها می‌توانند به سرعت گرم شوند، بنابراین سنسورها باید دارای پاسخ زمانی سریع (در حد میلی‌ثانیه) باشند تا تغییرات ناگهانی دما را به موقع تشخیص دهند.

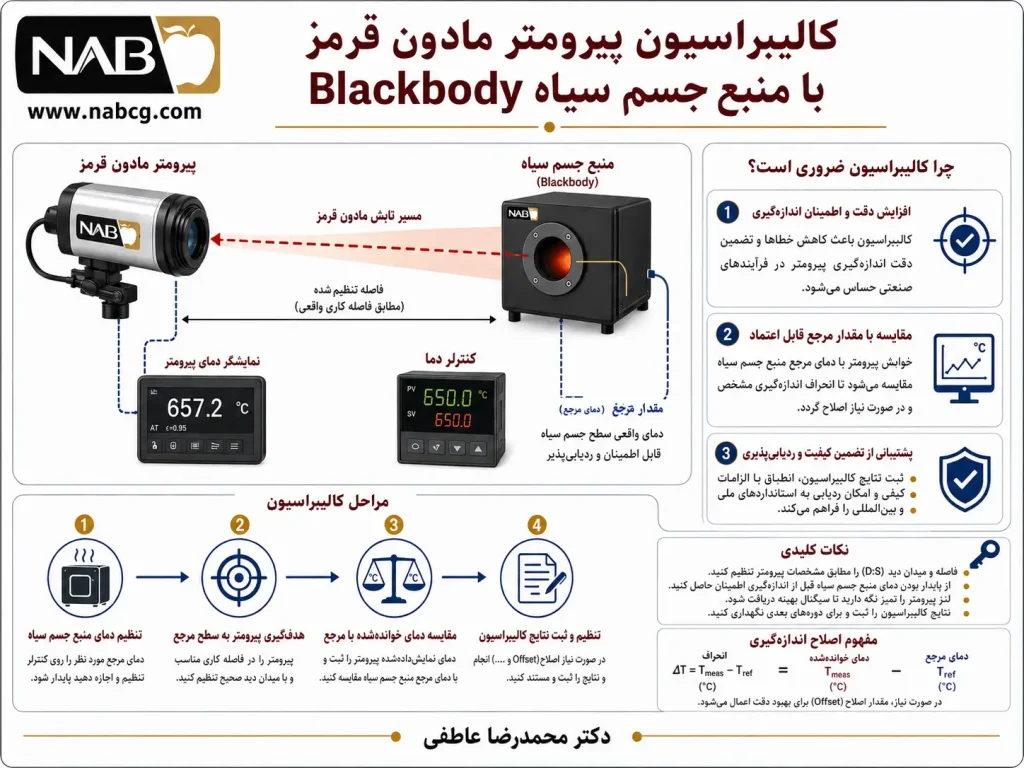

    کالیبراسیون و ضریب تابش (Emissivity):

• ضریب تابش سطح سلول‌های باتری (که معمولاً فلزی یا روکش‌دار هستند) باید به دقت کالیبره شود.
• برای سطوح براق، ممکن است استفاده از نوارهای مات یا رنگ‌های با ضریب تابش ثابت روی سطح باتری برای بهبود دقت اندازه‌گیری ضروری باشد.

    مقاومت در برابر محیط:

• سنسورها باید در برابر لرزش، شوک، و تغییرات دمایی محیطی که باتری در آن کار می‌کند، مقاوم باشند.
• در محیط‌هایی با رطوبت یا گرد و غبار، سنسورها باید دارای درجه حفاظت (IP rating) مناسب باشند.

    خروجی سیگنال و یکپارچه‌سازی:

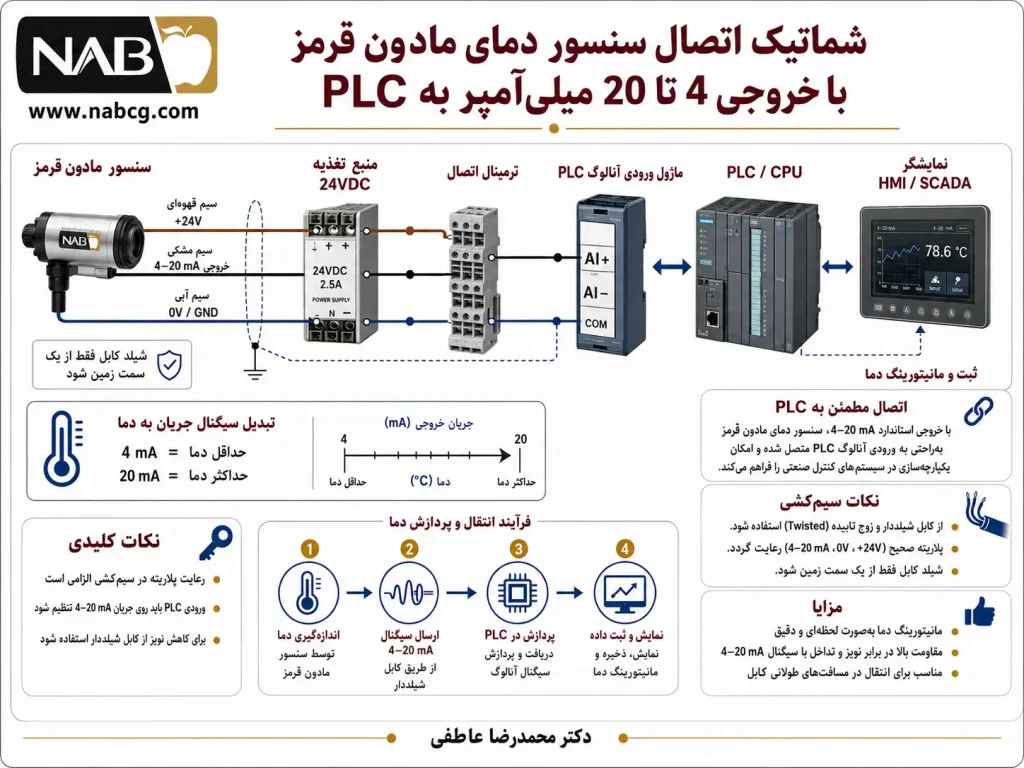

• سنسورها خروجی‌های آنالوگ (۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت) یا دیجیتال (مانند I2C, SPI, Modbus, CAN Bus) را به سیستم مدیریت باتری (BMS) یا سیستم کنترل مرکزی ارسال می‌کنند.
• BMS از این داده‌ها برای تصمیم‌گیری‌های حیاتی مانند کاهش توان خروجی، قطع شارژ، یا فعال‌سازی سیستم خنک‌کننده (مانند فن‌ها، مایع خنک‌کننده، یا سیستم‌های پلتیر) استفاده می‌کند.

1.4.انواع سنسور مادون قرمز مناسب برای پایش حرارتی باتری‌ها

برای پایش حرارتی باتری‌ها، دقت و توانایی تشخیص نقاط موضعی از اهمیت بالایی برخوردار است:

• پیرومترهای نقطه‌ای کوچک (Miniature Spot Pyrometers):

    این سنسورها برای اندازه‌گیری دمای یک نقطه کوچک و خاص روی سطح سلول یا ماژول طراحی شده‌اند.

    مزیت: اندازه کوچک، امکان نصب در فضاهای محدود، و دقت بالا در یک نقطه مشخص.

    کاربرد: پایش دمای هر سلول به صورت جداگانه در پک‌های باتری.

• آرایه‌های سنسور مادون قرمز (IR Sensor Arrays) / سنسورهای حرارتی ماتریسی:

    این سنسورها شامل مجموعه‌ای از عناصر حسگر IR هستند که می‌توانند یک تصویر حرارتی با وضوح پایین (مثلاً ۸x۸ یا ۱۶x۱۶ پیکسل) از یک منطقه کوچک را ارائه دهند.

    مزیت: قابلیت پایش توزیع دما در یک منطقه کوچک و تشخیص نقاط داغ موضعی بدون نیاز به اسکن مکانیکی.

    کاربرد: پایش همزمان چندین سلول یا یک بخش از ماژول باتری.

• دوربین‌های حرارتی (Thermal Cameras):

    دوربین‌های حرارتی با وضوح بالا (مانند ۳۲۰x۲۴۰ یا ۶۴۰x۴۸۰ پیکسل) می‌توانند تصاویر حرارتی دقیق از کل پک باتری یا بخش‌های بزرگتر را ارائه دهند.

    مزیت: نمایش بصری توزیع دما، شناسایی سریع نقاط داغ، و امکان تحلیل عمیق‌تر الگوهای حرارتی.

    کاربرد: تست و توسعه باتری، بازرسی‌های کیفیت در خط تولید، و عیب‌یابی سیستم‌های باتری در وسایل نقلیه الکتریکی.

• پیرومترهای با طول موج کوتاه (Short Wavelength Pyrometers):

    برای اندازه‌گیری دمای سطوح فلزی براق باتری‌ها، سنسورهایی با طول موج کوتاه‌تر (مثلاً ۱.۶ میکرومتر) ممکن است دقت بهتری ارائه دهند، زیرا کمتر تحت تأثیر تغییرات ضریب تابش قرار می‌گیرند.

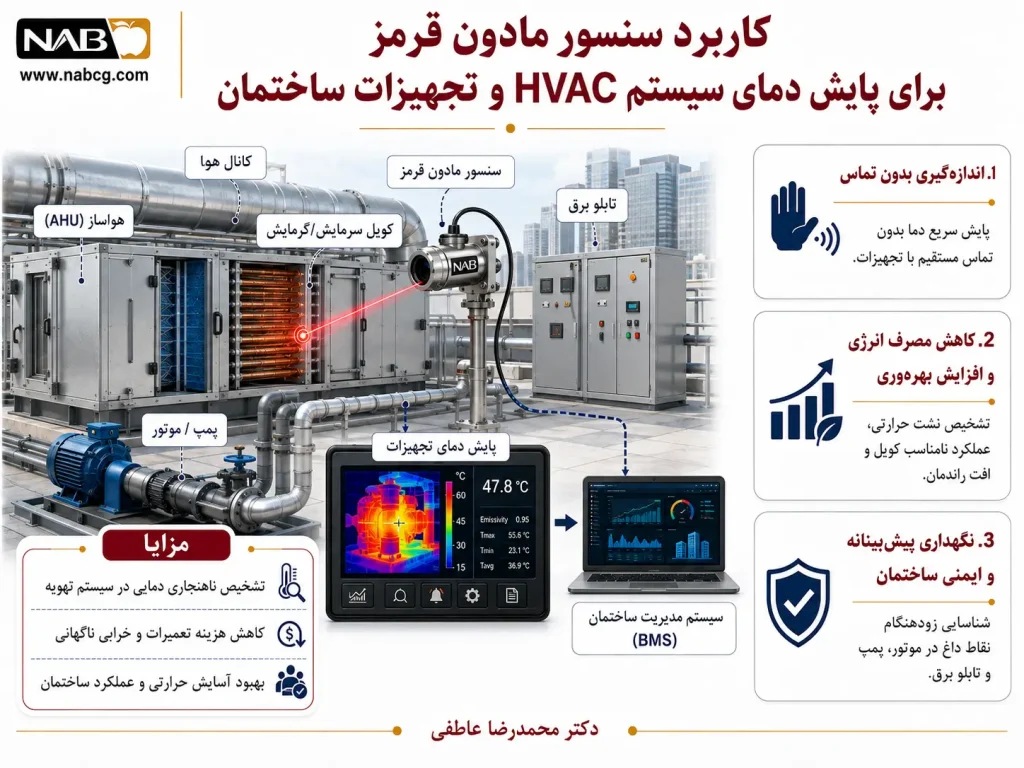

2. کاربرد سنسور دمای مادون قرمز در سیستم تهویه مطبوع و مدیریت ساختمان

2.1.پایش کانال ها و کویل های سرمایش و گرمایش:

    کانال‌های هوا و دریچه‌های خروجی/ورودی:

• مکان: داخل کانال‌های اصلی هوا، در نزدیکی کویل‌های گرمایش/سرمایش، و در دهانه‌های خروجی هوا در فضاهای مختلف.
• کاربرد: اندازه‌گیری دمای هوای ورودی و خروجی برای اطمینان از عملکرد صحیح سیستم گرمایش و سرمایش، تشخیص نشت هوا یا گرفتگی در کانال‌ها، و بهینه‌سازی توزیع دما در فضا.

    کویل‌های گرمایش و سرمایش (Heating and Cooling Coils):

• مکان: روی سطح کویل‌ها در واحدهای هواساز (AHU) یا فن‌کویل‌ها.
• کاربرد: پایش دمای سطح کویل برای تشخیص تجمع یخ (در کویل‌های سرمایش)، گرفتگی، یا عملکرد نامناسب که می‌تواند راندمان انتقال حرارت را کاهش دهد.

    موتورها و پمپ‌ها:

• مکان: روی بدنه موتورهای فن، پمپ‌های آب، و کمپرسورهای سیستم‌های تبرید.
• کاربرد: تشخیص افزایش دمای غیرعادی در موتورها و پمپ‌ها که نشان‌دهنده اصطکاک، خرابی یاتاقان‌ها، یا اضافه بار است و می‌تواند منجر به خرابی تجهیزات شود.

    تابلوهای برق و اتصالات الکتریکی:

• مکان: داخل تابلوهای برق، روی کلیدها، بریکرها، کنتاکتورها، و اتصالات کابل‌ها در سیستم‌های HVAC و روشنایی.
• کاربرد: شناسایی نقاط داغ ناشی از اتصالات سست، اضافه بار، یا قطعات معیوب که می‌تواند منجر به آتش‌سوزی یا خرابی سیستم شود.

    سطوح ساختمان (دیوارها، سقف، پنجره‌ها):

• مکان: روی سطوح داخلی و خارجی ساختمان.
• کاربرد: تشخیص نشت حرارتی (Heat Loss/Gain) از طریق عایق‌کاری نامناسب، درزها، یا پنجره‌ها. این امر به بهینه‌سازی عایق‌کاری و کاهش مصرف انرژی کمک می‌کند.

    سقف‌های کاذب و فضاهای پنهان:

• مکان: در سقف‌های کاذب، فضاهای بالای سقف، یا داخل دیوارها که لوله‌ها و کانال‌ها از آنجا عبور می‌کنند.
• کاربرد: تشخیص نشت آب از لوله‌ها (با شناسایی مناطق سردتر ناشی از تبخیر)، یا شناسایی نقاط داغ ناشی از مشکلات الکتریکی پنهان.

    تجهیزات آشپزخانه‌های صنعتی و موتورخانه‌ها:

• مکان: روی تجهیزات پخت و پز، لوله‌های بخار، و سایر تجهیزات تولید حرارت.
• کاربرد: پایش دمای سطوح برای ایمنی پرسنل و تشخیص ناهنجاری‌ها.

2.2.حوادث و اتفاقات قابل پیشگیری

• افزایش مصرف انرژی: نشت حرارتی، عملکرد نامناسب کویل‌ها، یا عدم بهینه‌سازی سیستم‌های HVAC بر اساس اشغال فضا، منجر به هدر رفتن انرژی و افزایش هزینه‌ها می‌شود.
• خرابی تجهیزات: گرم شدن بیش از حد موتورها، پمپ‌ها، یا اتصالات الکتریکی می‌تواند منجر به خرابی ناگهانی و پرهزینه تجهیزات شود.
• کاهش آسایش ساکنین: توزیع نامناسب دما، نشت هوا، یا عملکرد نامطلوب سیستم‌های HVAC می‌تواند آسایش حرارتی ساکنین را کاهش دهد.
• آتش‌سوزی: نقاط داغ در تابلوهای برق و اتصالات الکتریکی، خطر آتش‌سوزی را افزایش می‌دهند.
• رشد کپک و قارچ: نشت آب و رطوبت ناشی از مشکلات HVAC (مانند تجمع یخ روی کویل‌ها) می‌تواند منجر به رشد کپک و قارچ و مشکلات بهداشتی شود.
• توقفات عملیاتی: خرابی تجهیزات HVAC می‌تواند منجر به توقف فعالیت‌ها در ساختمان‌های تجاری یا صنعتی شود.
• افزایش هزینه‌های نگهداری: تشخیص زودهنگام مشکلات حرارتی، امکان نگهداری پیشگیرانه را فراهم می‌کند و از تعمیرات پرهزینه و اضطراری جلوگیری می‌کند.

2.3.اصول نصب و اجرای عملیاتی

    محل نصب و دید مستقیم:

• سنسورها باید به گونه‌ای نصب شوند که دید مستقیم و بدون مانع به سطح هدف داشته باشند.
• در کانال‌های هوا، باید در نقاطی نصب شوند که جریان هوا پایدار باشد و اندازه‌گیری نماینده‌ای از دمای واقعی باشد.

    محیط عملیاتی:

• سنسورها باید در برابر گرد و غبار، رطوبت، و تغییرات دمایی محیط مقاوم باشند. استفاده از سنسورهای با درجه حفاظت (IP rating) مناسب ضروری است.

    کالیبراسیون و ضریب تابش (Emissivity):

• ضریب تابش سطوح مختلف (فلزات، پلاستیک‌ها، مصالح ساختمانی) متفاوت است. سنسور باید قابلیت تنظیم این ضریب را داشته باشد. برای بسیاری از سطوح غیرفلزی در ساختمان، ضریب تابش بالا (نزدیک به ۰.۹۵) است.

    پاسخ زمانی:

• برای پایش تغییرات سریع دما (مانند تشخیص نقاط داغ در تجهیزات الکتریکی)، سنسورها باید پاسخ زمانی سریع داشته باشند.

    خروجی سیگنال و یکپارچه‌سازی:

• سنسورها خروجی‌های استاندارد (مانند ۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت) یا پروتکل‌های ارتباطی دیجیتال (مانند Modbus, BACnet) را به سیستم مدیریت ساختمان (BMS) یا کنترل‌کننده‌های HVAC ارسال می‌کنند.
• BMS از این داده‌ها برای کنترل هوشمند سیستم‌های HVAC (روشن/خاموش کردن فن‌ها، تنظیم دمای آب چیلر، کنترل دمای اتاق‌ها بر اساس حضور افراد) و همچنین برای ثبت داده‌ها و تولید گزارش‌های مصرف انرژی استفاده می‌کند.

2.4.انواع سنسور مادون قرمز مناسب برای HVAC و BMS

برای کاربردهای مختلف در سیستم‌های HVAC و مدیریت ساختمان، انواع مختلفی از سنسورهای مادون قرمز به کار می‌روند:

    سنسورهای دمای نقطه‌ای مادون قرمز (Spot IR Temperature Sensors):

• مزیت: کوچک، مقرون به صرفه، و مناسب برای پایش دمای یک نقطه خاص.
• کاربرد: پایش دمای موتورها، پمپ‌ها، اتصالات الکتریکی، و نقاط خاص در کانال‌های هوا.

    سنسورهای( PIR (Passive Infrared Sensors:

• مزیت: تشخیص حرکت و حضور افراد بر اساس تابش حرارتی بدن.
• کاربرد: کنترل هوشمند روشنایی و HVAC بر اساس اشغال فضا در اتاق‌ها.

    آرایه‌های سنسور مادون قرمز (IR Sensor Arrays) / سنسورهای حرارتی ماتریسی:

• مزیت: ارائه یک تصویر حرارتی با وضوح پایین از یک منطقه کوچک، مناسب برای تشخیص الگوهای حرارتی.
• کاربرد: پایش توزیع دما در دهانه‌های هوا، یا تشخیص نشت حرارتی در یک بخش کوچک از دیوار.

    دوربین‌های حرارتی (Thermal Cameras / Thermographic Cameras):

• مزیت: ارائه تصویر حرارتی کامل و با وضوح بالا از توزیع دما در یک منطقه وسیع. قابلیت شناسایی سریع نقاط داغ، نشت حرارتی، و مشکلات عایق‌کاری.
• کاربرد: بازرسی‌های پیشگیرانه و نگهداری مبتنی بر وضعیت در تابلوهای برق، موتورخانه‌ها، نمای ساختمان، و سیستم‌های HVAC. می‌توانند به صورت دستی یا ثابت برای پایش مداوم استفاده شوند.

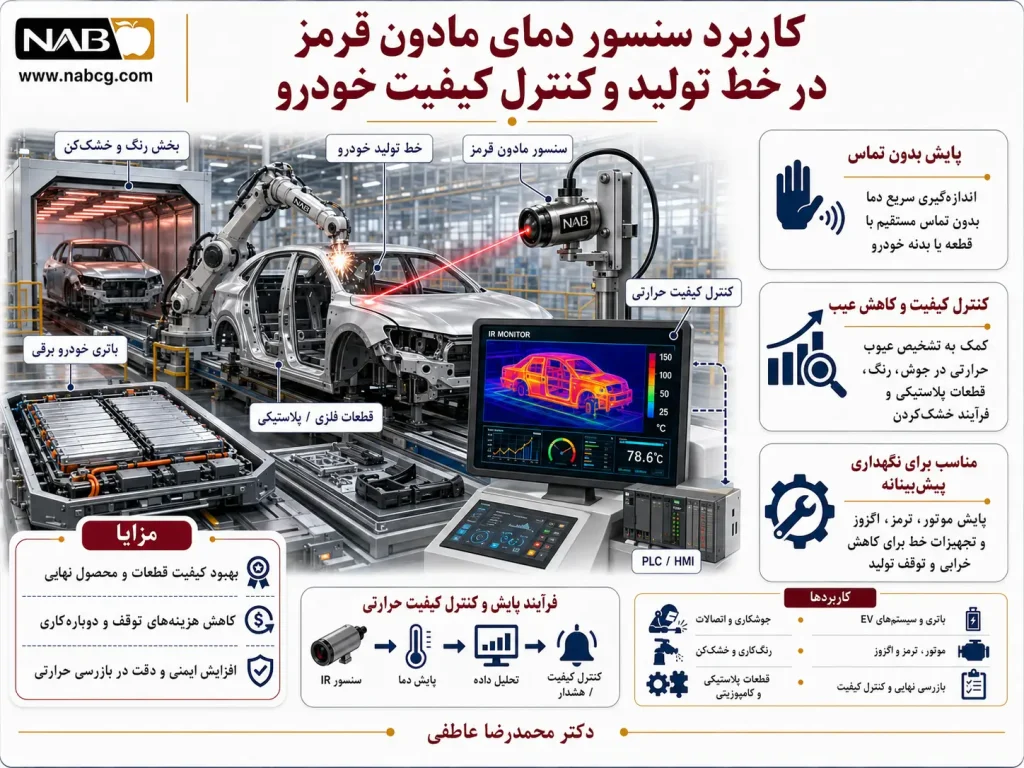

3. کاربرد سنسور دمای مادون قرمز در صنعت خودروسازی

3.1.کنترل دما در تولید قطعات فلزی و پلاستیکی

• تولید قطعات فلزی (مانند موتور، گیربکس، بدنه):

    مکان: در کوره‌های عملیات حرارتی (سخت‌کاری، آنیلینگ)، خطوط جوشکاری (نقطه، لیزر)، فرآیندهای فورجینگ و ریخته‌گری.

    کاربرد: نظارت بر دمای قطعات فلزی در حین عملیات حرارتی برای اطمینان از دستیابی به خواص مکانیکی مطلوب؛ کنترل دمای نقطه جوش برای کیفیت اتصال؛ پایش دمای قطعات در حین فورجینگ برای شکل‌پذیری صحیح.

• تولید قطعات پلاستیکی و کامپوزیتی:

    مکان: در اکسترودرها، ماشین‌های قالب‌گیری تزریقی، فرآیندهای ترموفرمینگ، و کوره‌های پخت کامپوزیت.

    کاربرد: کنترل دمای مذاب پلیمر، دمای سطح قالب، و دمای قطعات در حین شکل‌دهی برای جلوگیری از تخریب حرارتی، عیوب ابعادی، و اطمینان از کیفیت نهایی.

3.2.پایش حرارتی رنگ و فرآیند خشک کردن

    مکان: در کوره‌های خشک‌کن رنگ بدنه خودرو، و روی سطوح رنگ‌شده.

    کاربرد: نظارت بر دمای سطح بدنه خودرو در حین خشک‌شدن رنگ برای اطمینان از پخت کامل و یکنواخت پوشش، جلوگیری از ایجاد حباب یا ترک.

3.3.پایش دمایی موتور،اگزوز و سیستم ترمز

    موتور و سیستم اگزوز (در خودرو):

• مکان: روی بلوک موتور، سرسیلندر، منیفولد اگزوز، کاتالیزور، و لوله‌های اگزوز.
• کاربرد: پایش دمای نقاط کلیدی برای تشخیص گرمایش بیش از حد، مشکلات احتراق، یا گرفتگی کاتالیزور. در خودروهای مدرن، این سنسورها می‌توانند بخشی از سیستم مدیریت موتور باشند.

    سیستم ترمز (در خودرو):

• مکان: روی دیسک‌ها و لنت‌های ترمز.
• کاربرد: پایش دمای دیسک ترمز در حین رانندگی (به ویژه در خودروهای اسپرت یا مسابقه‌ای) برای تشخیص گرمایش بیش از حد که می‌تواند منجر به کاهش کارایی ترمز (Fade) شود.

    سیستم تهویه مطبوع (HVAC در خودرو):

    مکان: در دریچه‌های خروجی هوا، روی کویل‌های اواپراتور و کندانسور.

    کاربرد: نظارت بر دمای هوای خروجی برای کنترل دقیق دمای کابین و تشخیص مشکلات در سیستم تبرید.

3.4.پایش حرارتی باتری خودرو های برقی

    باتری‌های خودروهای الکتریکی (EV Batteries):

    مکان: روی سطح سلول‌های باتری، داخل ماژول‌ها و پک‌های باتری.

    کاربرد: پایش دقیق دمای هر سلول برای جلوگیری از گرمایش بیش از حد و فرار حرارتی (Thermal Runaway)، افزایش طول عمر باتری، و بهینه‌سازی عملکرد. (این مورد به دلیل اهمیت بالا در بخش جداگانه ای توضیح داده شد).

3.5.حوادث و اتفاقات قابل پیشگیری

• کاهش کیفیت قطعات و محصول نهایی: دماهای نامناسب در فرآیندهای تولید می‌تواند منجر به عیوب ساختاری، ابعادی، یا ظاهری در قطعات فلزی، پلاستیکی، یا رنگ‌شده شود.
• خرابی‌های زودرس قطعات: گرمایش بیش از حد در موتور، گیربکس، یا سیستم ترمز می‌تواند عمر مفید قطعات را به شدت کاهش دهد.
• آتش‌سوزی: گرم شدن بیش از حد سیستم‌های الکتریکی، باتری‌ها (در خودروهای برقی)، یا نقاط داغ در سیستم اگزوز می‌تواند منجر به آتش‌سوزی خودرو شود.
• کاهش ایمنی رانندگی: عملکرد نامناسب ترمزها به دلیل گرمایش بیش از حد، یا خرابی ناگهانی قطعات حیاتی، ایمنی رانندگی را به خطر می‌اندازد.
• افزایش هزینه‌های گارانتی و فراخوان (Recall): عیوب ناشی از کنترل نامناسب دما در فرآیند تولید می‌تواند منجر به فراخوان‌های پرهزینه و آسیب به اعتبار برند شود.
• کاهش راندمان سوخت/انرژی: عملکرد نامناسب موتور یا سیستم تهویه مطبوع به دلیل مشکلات حرارتی، راندمان را کاهش می‌دهد.
• توقفات خط تولید: خرابی تجهیزات تولیدی به دلیل عدم پایش دما می‌تواند منجر به توقفات پرهزینه در خط مونتاژ شود.

3.6.اصول نصب و اجرای عملیاتی

    محیط‌های خشن:

• سنسورها باید مقاوم در برابر لرزش، شوک، گرد و غبار، رطوبت، روغن، و دماهای بالای محیط باشند. استفاده از سنسورهای با درجه حفاظت (IP rating) بالا و بدنه‌های مقاوم ضروری است.
• در برخی نقاط (مانند داخل موتور یا سیستم اگزوز)، سنسورها باید در برابر دماهای بسیار بالا مقاوم باشند.

    محل نصب و دید مستقیم:

• سنسور باید دید مستقیم و بدون مانع به سطح هدف داشته باشد. در محیط‌های با دود، بخار، یا ذرات معلق، استفاده از سیستم‌های هوای پاک‌کننده (Air Purge) برای لنز سنسور ضروری است.
• فاصله سنسور تا هدف و اندازه نقطه اندازه‌گیری (Spot Size) باید با توجه به ابعاد قطعه و دقت مورد نیاز تعیین شود.

    کالیبراسیون و ضریب تابش (Emissivity):

• ضریب تابش سطوح مختلف (فلزات، پلاستیک‌ها، رنگ‌ها) در خودرو می‌تواند بسیار متغیر باشد. سنسور باید قابلیت تنظیم این ضریب را داشته باشد.
• برای فلزات براق یا رنگ‌های خاص، ممکن است نیاز به کالیبراسیون دقیق‌تر یا استفاده از سنسورهای دو رنگ باشد.

    پاسخ زمانی:

• در فرآیندهای سریع تولید (مانند جوشکاری نقطه) یا در حین عملکرد خودرو (مانند ترمزگیری)، سنسورها باید پاسخ زمانی بسیار سریع (در حد میلی‌ثانیه) داشته باشند.

    خروجی سیگنال و یکپارچه‌سازی:

• سنسورها خروجی‌های استاندارد (مانند ۴-۲۰ میلی‌آمپر، ۰-۱۰ ولت) یا پروتکل‌های ارتباطی دیجیتال (مانند CAN Bus در خودرو، Modbus در خط تولید) را به سیستم‌های کنترل (PLC/ECU/BMS) ارسال می‌کنند.
• این سیستم‌ها داده‌ها را تحلیل کرده و برای کنترل فرآیند، صدور هشدار، یا ثبت داده‌ها استفاده می‌کنند.

    پایش مداوم و دوره‌ای:

• در خطوط تولید و در برخی سیستم‌های حیاتی خودرو، سنسورهای IR به صورت ثابت برای پایش مداوم نصب می‌شوند.
• برای بازرسی‌های پیشگیرانه و عیب‌یابی، از دوربین‌های حرارتی قابل حمل استفاده می‌شود.

3.7.انواع سنسور مادون قرمز مناسب برای صنعت خودروسازی

برای کاربردهای متنوع در صنعت خودروسازی، انواع مختلفی از سنسورهای مادون قرمز به کار می‌روند:

    a.پیرومترهای تک رنگ (Single-Color Pyrometers):

• محدوده طول موج: بسته به کاربرد، از طول موج‌های کوتاه (برای فلزات داغ و رنگ‌ها) تا بلند (برای پلاستیک‌ها و سطوح با دمای پایین‌تر).
• کاربرد: پایش دمای موتور، ترمز، و برخی فرآیندهای تولید.

    b.پیرومترهای دو رنگ (Two-Color / Ratio Pyrometers):

• مزیت: کمتر تحت تأثیر تغییرات ضریب تابش و وجود گرد و غبار یا بخار در مسیر دید قرار می‌گیرند.
• کاربرد: ایده‌آل برای اندازه‌گیری دمای فلزات داغ در فرآیندهای عملیات حرارتی، فورجینگ، و جوشکاری.

    c.پیرومترهای فیبر نوری (Fiber Optic Pyrometers):

• مزیت: امکان نصب سر حسگر در فضاهای بسیار محدود، محیط‌های با دمای بسیار بالا، یا در حضور تداخل الکترومغناطیسی شدید.
• کاربرد: داخل موتور، گیربکس، یا در نقاطی که دسترسی دشوار است.

    d.دوربین‌های حرارتی (Thermal Cameras / Thermographic Cameras):

• مزیت: ارائه تصویر حرارتی کامل از توزیع دما در یک منطقه وسیع. قابلیت شناسایی سریع نقاط داغ، نشت حرارتی، و مشکلات عایق‌کاری.
• کاربرد: بازرسی کیفیت در خط تولید (مانند بررسی یکنواختی پخت رنگ، عیوب جوش)، تست و توسعه قطعات (مانند بررسی حرارتی باتری‌ها، موتورها)، و عیب‌یابی خودرو.

    e.سنسورهای PIR (Passive Infrared Sensors):

• مزیت: تشخیص حضور افراد بر اساس تابش حرارتی بدن.
• کاربرد: در سیستم‌های ایمنی خودرو (مانند تشخیص سرنشین در صندلی) یا کنترل هوشمند تهویه مطبوع.

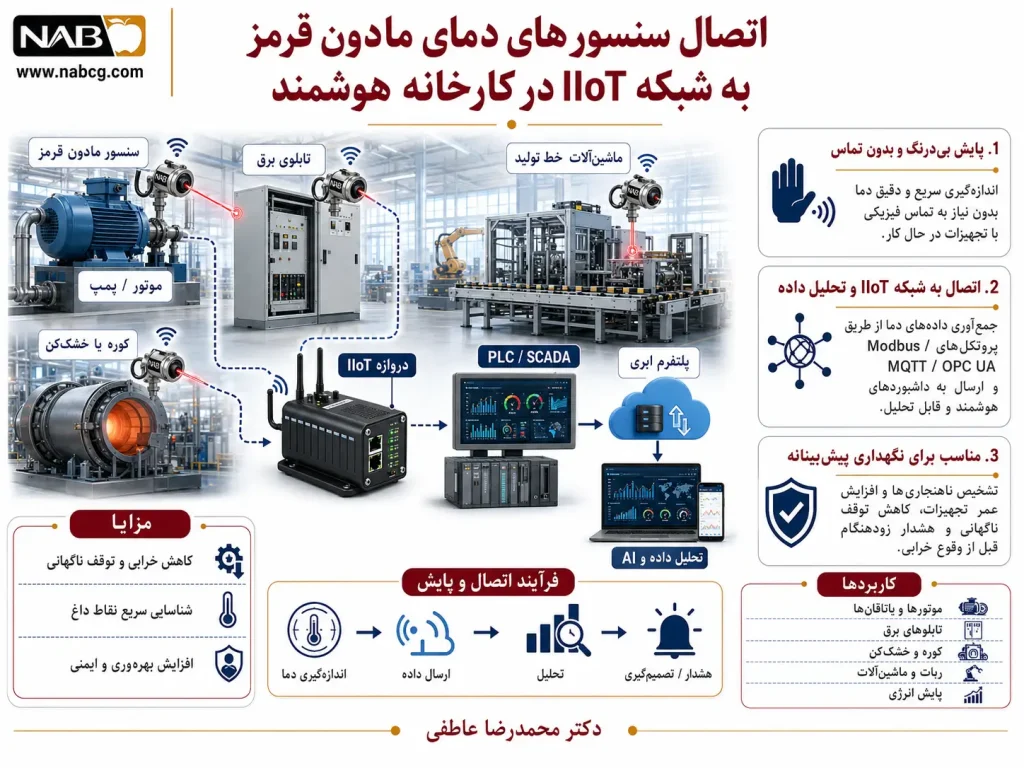

4. کاربرد سنسور دمای مادون قرمز در کارخانه‌های هوشمند و اینترنت اشیا صنعتی (IIoT)

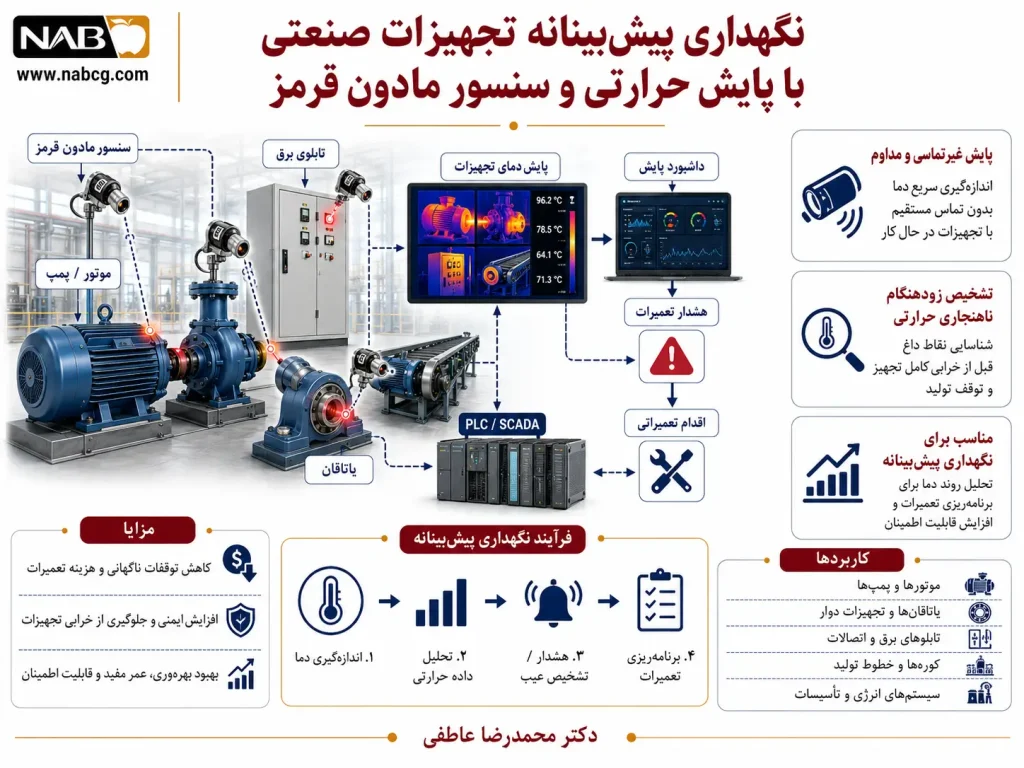

4.1.پایش موتور،پمپ و تجهیزات دوار

• مکان: روی بدنه موتورهای الکتریکی، پمپ‌ها، کمپرسورها، و فن‌ها.
• کاربرد: تشخیص افزایش دمای غیرعادی در یاتاقان‌ها، سیم‌پیچ‌ها، یا محفظه موتور که نشان‌دهنده اصطکاک، خرابی قریب‌الوقوع، یا اضافه بار است. این داده‌ها برای نگهداری پیش‌بینانه (Predictive Maintenance) استفاده می‌شوند.

4.2.پایش تابلوهای برق و اتصالات الکتریکی

• مکان: داخل تابلوهای توزیع برق، روی کلیدها، بریکرها، کنتاکتورها، ترانسفورماتورها، باس‌بارها، و اتصالات کابل‌ها.
• کاربرد: شناسایی نقاط داغ ناشی از اتصالات سست، اضافه بار، عدم تعادل فاز، یا قطعات معیوب. این پایش از راه دور، خطر برق‌گرفتگی پرسنل را کاهش می‌دهد و از آتش‌سوزی جلوگیری می‌کند.

4.3.پایش کوره و خطوط تولید

    خطوط تولید و ماشین‌آلات صنعتی:

• مکان: روی غلتک‌ها در خطوط نورد، یاتاقان‌های کانوایرها، ابزارهای برش، قالب‌ها، و نقاط اصطکاک در ماشین‌آلات.
• کاربرد: پایش دمای سطح قطعات در حال فرآوری (فلز، پلاستیک، شیشه، کاغذ)؛ تشخیص گرمایش بیش از حد در ابزارها که می‌تواند نشان‌دهنده فرسودگی یا تنظیم نامناسب باشد؛ نظارت بر دمای نقاط بحرانی برای بهینه‌سازی فرآیند.

    کوره‌ها و خشک‌کن‌های صنعتی:

• مکان: دیواره‌های کوره، محفظه خشک‌کن، و روی محصول در حال فرآوری.
• کاربرد: نظارت بر توزیع دما برای اطمینان از یکنواختی فرآیند، تشخیص نقاط داغ ناشی از رسوب یا آسیب به عایق، و بهینه‌سازی مصرف انرژی.

4.4.حوادث و اتفاقات قابل پیشگیری

• خرابی‌های ناگهانی و پرهزینه تجهیزات (Unplanned Downtime): تشخیص زودهنگام گرمایش غیرعادی، امکان انجام نگهداری پیش‌بینانه را فراهم می‌کند و از خرابی‌های فاجعه‌بار و توقفات طولانی‌مدت خط تولید جلوگیری می‌کند.
• آتش‌سوزی و انفجار: نقاط داغ در تجهیزات الکتریکی، مکانیکی، یا مواد قابل اشتعال، خطر آتش‌سوزی و انفجار را به شدت افزایش می‌دهند. پایش IR این خطرات را کاهش می‌دهد.
• کاهش راندمان و افزایش مصرف انرژی: کارکرد تجهیزات در دماهای نامناسب (چه بالا و چه پایین) می‌تواند منجر به کاهش راندمان فرآیند و افزایش مصرف انرژی شود.
• کاهش کیفیت محصول: دماهای نامناسب در فرآیندهای تولید (مانند پخت، خشک‌کردن، شکل‌دهی) می‌تواند به عیوب کیفی در محصول نهایی منجر شود.
• خطرات ایمنی برای پرسنل: پایش غیرتماسی و از راه دور، نیاز به نزدیک شدن پرسنل به نقاط داغ، ولتاژ بالا، یا ماشین‌آلات در حال حرکت را از بین می‌برد.
• افزایش هزینه‌های نگهداری: نگهداری پیش‌بینانه به جای نگهداری واکنشی، هزینه‌ها را کاهش داده و عمر مفید تجهیزات را افزایش می‌دهد.
• ضایعات مواد اولیه: عدم کنترل دما می‌تواند منجر به تخریب مواد اولیه یا محصولات نیمه‌ساخته شود.

4.5.اصول نصب و اجرای عملیاتی در محیط IIoT

    یکپارچه‌سازی با شبکه IIoT:

• سنسورهای IR باید قابلیت اتصال به شبکه‌های صنعتی (مانند اترنت صنعتی، وای‌فای صنعتی، LoRaWAN، Zigbee) را داشته باشند.
• پروتکل‌های ارتباطی استاندارد (مانند Modbus TCP/IP, OPC UA, MQTT) برای انتقال داده‌های دما به پلتفرم‌های IIoT و سیستم‌های ابری استفاده می‌شوند.

    محل نصب و دید مستقیم:

• سنسورها به صورت استراتژیک در نقاط بحرانی (Critical Points) نصب می‌شوند که پایش دما در آن‌ها برای عملکرد و ایمنی حیاتی است.
• باید دید مستقیم و بدون مانع به سطح هدف داشته باشند. در محیط‌های پر گرد و غبار، بخار، یا دود، از سیستم‌های هوای پاک‌کننده (Air Purge) یا پنجره‌های محافظ استفاده می‌شود.

    مقاومت در برابر محیط صنعتی:

• سنسورها باید دارای درجه حفاظت (IP rating) بالا (مانند IP65/IP67) و مقاوم در برابر لرزش، شوک، گرد و غبار، رطوبت، روغن، و مواد شیمیایی باشند.
• در محیط‌های با دمای محیطی بالا، از محفظه‌های خنک‌کننده (Cooling Jackets) استفاده می‌شود.

    کالیبراسیون و مدیریت ضریب تابش (Emissivity Management):

• ضریب تابش سطوح مختلف (فلزات، پلاستیک‌ها، رنگ‌ها) باید به دقت تنظیم و در صورت نیاز، به صورت دوره‌ای کالیبره شود.
• در سیستم‌های پیشرفته IIoT، ممکن است از الگوریتم‌هایی برای تخمین یا تنظیم خودکار ضریب تابش استفاده شود.

    پاسخ زمانی و فرکانس نمونه‌برداری:

• سنسورها باید دارای پاسخ زمانی مناسب برای فرآیندهای مورد پایش باشند.
• فرکانس نمونه‌برداری داده‌ها باید به گونه‌ای باشد که تغییرات مهم دما را به موقع ثبت کند.

    تحلیل داده‌ها و هوش مصنوعی (AI/ML):

• داده‌های دمایی از سنسورهای IR به پلتفرم‌های IIoT ارسال شده و با استفاده از الگوریتم‌های تحلیل داده و یادگیری ماشین (Machine Learning) پردازش می‌شوند.
• این الگوریتم‌ها می‌توانند الگوهای غیرعادی (Anomalies) را تشخیص دهند، روند خرابی را پیش‌بینی کنند، و هشدارهای هوشمند (Smart Alerts) را صادر کنند.

    تصمیم‌گیری خودکار و کنترل:

• در کارخانه‌های هوشمند، داده‌های حرارتی می‌توانند برای تصمیم‌گیری‌های خودکار توسط سیستم‌های کنترل (مانند تنظیم سرعت فن، کاهش بار، یا خاموش کردن تجهیزات) استفاده شوند.
• این امر به افزایش خودکارسازی و کاهش نیاز به دخالت انسانی کمک می‌کند.

5.انواع سنسور مادون قرمز مناسب برای کارخانه‌های هوشمند و IIoT

    سنسورهای دمای نقطه‌ای مادون قرمز با خروجی دیجیتال/شبکه‌ای (Smart IR Spot Sensors):

• مزیت: کوچک، مقرون به صرفه، و دارای قابلیت ارتباط دیجیتال (مانند RS485 با پروتکل Modbus) که امکان ادغام آسان با شبکه‌های IIoT را فراهم می‌کند.
• کاربرد: پایش مداوم و ثابت دمای موتورها، پمپ‌ها، یاتاقان‌ها، و اتصالات الکتریکی.

    آرایه‌های سنسور مادون قرمز (IR Sensor Arrays) / سنسورهای حرارتی ماتریسی:

• مزیت: ارائه یک تصویر حرارتی با وضوح پایین (مثلاً ۸x۸ یا ۱۶x۱۶ پیکسل) از یک منطقه کوچک، مناسب برای تشخیص الگوهای حرارتی و نقاط داغ موضعی در یک سطح.
• کاربرد: پایش توزیع دما در تابلوهای برق، سطوح داغ در خطوط تولید، یا مناطق کوچک در ماشین‌آلات.

    دوربین‌های حرارتی هوشمند (Smart Thermal Cameras):

• مزیت: ارائه تصاویر حرارتی با وضوح بالا، قابلیت تحلیل تصویر داخلی، و امکان اتصال مستقیم به شبکه (IP Cameras). برخی دارای قابلیت‌های تحلیل لبه (Edge Analytics) برای پردازش داده‌ها در محل.
• کاربرد: پایش جامع مناطق وسیع، تشخیص خودکار ناهنجاری‌ها، و ادغام با سیستم‌های نظارت تصویری. می‌توانند به صورت ثابت برای پایش مداوم یا روی ربات‌ها/پهپادها برای بازرسی‌های خودکار نصب شوند.

    سنسورهای( PIR (Passive Infrared Sensors:

• مزیت: تشخیص حضور و حرکت افراد بر اساس تابش حرارتی.
• کاربرد: بهینه‌سازی مصرف انرژی در سیستم‌های روشنایی و HVAC بر اساس اشغال فضا در محیط‌های اداری و تولیدی.

6.اصول نصب سنسورهای دمای مادون قرمز

پیاده‌سازی موفق سنسورهای دمای مادون قرمز در محیط‌های صنعتی نیازمند درک عمیقی از انواع سنسورها، ملاحظات نصب، روش‌های اتصال و سیم‌کشی، و اهمیت کالیبراسیون و نگهداری است. انتخاب و نصب صحیح سنسور به طور مستقیم بر دقت، قابلیت اطمینان و اثربخشی کلی سیستم پایش حرارتی تأثیر می‌گذارد.

6.1.انواع سنسورهای مادون قرمز صنعتی

• سنسورهای ثابت (Fixed Infrared Sensors): این سنسورها به طور دائم در یک نقطه خاص نصب می‌شوند و برای پایش مداوم دما در یک منطقه مشخص طراحی شده‌اند. آن‌ها معمولاً دارای خروجی‌های آنالوگ (مانند 4-20mA یا 0-5/10Vdc) یا دیجیتال (مانند RS485) هستند که امکان ادغام آسان با سیستم‌های کنترل را فراهم می‌کنند.
• دوربین‌های حرارتی (Thermal Imaging Cameras): این دوربین‌ها یک تصویر حرارتی کامل از یک منطقه وسیع ارائه می‌دهند که امکان شناسایی نقاط داغ و توزیع دمایی ناهنجار را فراهم می‌کند. آن‌ها برای کاربردهایی مانند بازرسی پانل‌های الکتریکی، تشخیص مشکلات عایق‌بندی و نظارت بر فرآیندهای تولید در مقیاس بزرگ ایده‌آل هستند. دوربین‌های حرارتی می‌توانند دماهای بسیار بالا را با دقت و تکرارپذیری بالا اندازه‌گیری کنند.
• پیرومترهای فیبر نوری (Fiber Optic Pyrometers): این پیرومترها برای محیط‌های بسیار خشن یا فضاهای محدود که سنسورهای معمولی نمی‌توانند مقاومت کنند، مناسب هستند. سر نوری آن‌ها از الکترونیک اصلی جدا شده و توسط کابل فیبر نوری به آن متصل می‌شود، که امکان قرارگیری الکترونیک در محیطی خنک‌تر و تمیزتر را فراهم می‌کند.

6.2.ملاحظات نصب و بهترین شیوه‌ها

نصب صحیح سنسور IR فراتر از صرفاً “نصب فیزیکی” است و نیازمند درک عمیق از دینامیک حرارتی فرآیند و تعامل سنسور با محیط است. نادیده گرفتن این ملاحظات می‌تواند منجر به داده‌های بی‌اعتبار شود که پیامدهای عملیاتی و ایمنی جدی دارد.

    انتخاب محل قرارگیری بهینه: سنسور باید در جایی قرار گیرد که دمای اندازه‌گیری شده واقعاً نماینده فرآیند باشد. به عنوان مثال، در یک خط لوله، سنسور باید در هسته جریان سیال قرار گیرد، نه نزدیک دیواره لوله. در یک کوره، دمای محصول مهم است، نه دمای هوا در گوشه. قرارگیری نادرست می‌تواند منجر به خوانش‌های نادرست یا تأخیردار، حلقه‌های کنترل ناپایدار و مشکلات کیفیت شود.

   6.3. اهمیت نسبت فاصله به نقطه (D:S Ratio) و میدان دید (FOV):

• D:S Ratio:  این نسبت قطر منطقه اندازه‌گیری شده را در فاصله معین از سنسور نشان می‌دهد. به عنوان مثال، یک سنسور با نسبت 12:1، دایره‌ای به قطر 1 اینچ را از فاصله 12 اینچی اندازه‌گیری می‌کند. برای اندازه‌گیری دقیق، نقطه اندازه‌گیری باید کوچکتر از هدف باشد و هدف را به طور کامل پوشش دهد تا از اندازه‌گیری دماهای ناخواسته پس‌زمینه جلوگیری شود.
• میدان دید (FOV  : (FOV زاویه‌ای است که سنسور می‌تواند شیء هدف را تشخیص دهد و در دوربین‌های حرارتی، منطقه قابل مشاهده را تعیین می‌کند. انتخاب FOV به فاصله شیء بستگی دارد؛ برای کاربردهای دوربرد، FOV باریک (Tele-Optics) و برای پایش مناطق وسیع، FOV گسترده مناسب است.
• جداکنندگی حرارتی و محافظت از سنسور: سنسور باید از منابع گرمای اطراف و دیواره‌ها جدا شود تا از تأثیر دمای محیط بر خوانش‌ها جلوگیری شود. استفاده از عایق حرارتی در پشت نقطه اندازه‌گیری نیز توصیه می‌شود.

6.4.تأثیر عوامل محیطی و راهکارهای کاهش آن:

• گرد و غبار، بخار، دود: این ذرات می‌توانند تابش IR را جذب، پراکنده یا تضعیف کنند و منجر به خوانش‌های نادرست یا ناپایدار شوند.
• راهکارها: موقعیت‌یابی مناسب سنسور در محلی با حداقل مواجهه با آلاینده‌ها ، استفاده از سیستم‌های هوای پاک (Air Purge Systems) برای تمیز نگه داشتن لنز ، و به‌کارگیری محفظه‌های محافظ (Protective Enclosures) با پنجره‌های داخلی. در محیط‌های بسیار خشن، پیرومترهای فیبر نوری که الکترونیک اصلی را از سر نوری جدا می‌کنند، راه‌حل مناسبی هستند.
• تداخل الکترومغناطیسی (EMI): منابع EMI مانند موتورها و ژنراتورها می‌توانند بر دقت اندازه‌گیری تأثیر بگذارند.
• راهکارها: نصب سنسور دور از منابع EMI و اتصال سنسور به زمین در یک نقطه.

ملاحظات نصب سنسورهای IR یک جنبه حیاتی از پیاده‌سازی موفق در صنعت است که اغلب نادیده گرفته می‌شود. این امر نه تنها بر دقت اندازه‌گیری تأثیر می‌گذارد، بلکه مستقیماً بر قابلیت اطمینان سیستم کنترل، کیفیت محصول و ایمنی عملیاتی تأثیر می‌گذارد. مهندسان باید رویکردی جامع به نصب داشته باشند که شامل درک عمیق از فیزیک فرآیند، ویژگی‌های سنسور و چالش‌های محیطی باشد.

7. اتصال و سیم‌کشی

این اتصال و سیم‌کشی سنسورهای IR فراتر از یک اتصال فیزیکی است؛ این یک تصمیم استراتژیک است که بر معماری کلی سیستم کنترل صنعتی تأثیر می‌گذارد. انتخاب پروتکل‌های ارتباطی دیجیتال و استاندارد، نه تنها انتقال داده‌های دما را کارآمدتر می‌کند، بلکه امکان بهره‌برداری از قابلیت‌های پیشرفته IIoT مانند نظارت از راه دور، تحلیل داده‌ها و نگهداری پیش‌بینانه را نیز فراهم می‌آورد. این امر به مهندسان اجازه می‌دهد تا سیستم‌های کنترل هوشمندتر و انعطاف‌پذیرتری را طراحی کنند.

• انواع خروجی: سنسورهای IR می‌توانند خروجی‌های آنالوگ (مانند 1 mV/degree, 0-5 Vdc, 4-20 mA) یا دیجیتال (مانند RS485, USB) داشته باشند. خروجی‌های دیجیتال می‌توانند طراحی الکترونیکی را ساده کرده و نیاز به مدارهای اضافی را کاهش دهند.
• پروتکل‌های ارتباطی رایج: برای ادغام با سیستم‌های کنترل صنعتی، سنسورهای IR از پروتکل‌های ارتباطی استاندارد مانند I2C, SPI, Modbus RTU, Modbus TCP و Ethernet/IP پشتیبانی می‌کنند. این پروتکل‌ها امکان انتقال داده‌های دما به PLC (کنترل‌کننده‌های منطقی قابل برنامه‌ریزی), DCS (سیستم‌های کنترل توزیع‌شده), SCADA (سیستم‌های کنترل نظارتی و جمع‌آوری داده) و HMI (رابط ماشین-انسان) را فراهم می‌کنند.
• نمونه‌های شماتیک سیم‌کشی برای ادغام با PLC/DCS/SCADA: سنسورهای IR معمولاً سیگنال خروجی (مثلاً 0-10V یا 4-20mA) را به ورودی آنالوگ یک PLC (مانند Siemens S7-1200) ارسال می‌کنند. PLC سیگنال را پردازش کرده و داده‌های دما را از طریق پروتکل‌هایی مانند PROFINET به HMI برای پایش ارسال می‌کند. توصیه می‌شود از سیم‌های جفت تابیده (twisted pair) یا کابل‌های شیلددار (shielded cable) برای نصب سنسور استفاده شود تا تداخل الکترومغناطیسی به حداقل برسد. شیلد کابل باید فقط در یک انتها به زمین متصل شود تا از ایجاد حلقه زمین (Ground Loop) جلوگیری شود.

8.  کالیبراسیون و نگهداری

کالیبراسیون و نگهداری سنسورهای IR یک فرآیند مستمر و حیاتی است که فراتر از صرفاً “تنظیم” سنسور است. این یک عنصر کلیدی در تضمین “یکپارچگی داده” در سیستم‌های کنترل صنعتی است. عدم رعایت استانداردهای کالیبراسیون و فرکانس‌های مناسب می‌تواند منجر به “خطاهای پنهان” شود که به تدریج بر بهره‌وری و ایمنی تأثیر می‌گذارند. بنابراین، سرمایه‌گذاری در کالیبراسیون و نگهداری پیشگیرانه، یک تصمیم اقتصادی هوشمندانه برای کاهش ریسک‌های عملیاتی و بهبود عملکرد کلی است.

   8.1. اهمیت کالیبراسیون برای دقت و قابلیت اطمینان:

کالیبراسیون منظم سنسورهای دما برای اطمینان از خوانش‌های دقیق و قابل اعتماد ضروری است. حتی یک خطای کوچک در اندازه‌گیری دما می‌تواند تأثیر مخربی بر کارایی فرآیند، مصرف انرژی و کیفیت محصول داشته باشد.

    8.2.روش‌های کالیبراسیون:

• استفاده از Blackbody: کالیبراسیون دماسنج‌های مادون قرمز نیازمند یک منبع تابش جسم سیاه (Blackbody) با قابلیت کنترل و اندازه‌گیری دقیق دما است. جسم سیاه یک منبع ایده‌آل تابش است که تمام انرژی ورودی را جذب و حداکثر تابش ممکن را ساطع می‌کند.
• مقایسه با استاندارد مرجع: سنسور در یک محیط پایدار (مانند حمام حرارتی یا کوره خشک) قرار داده می‌شود و خوانش آن با یک استاندارد مرجع کالیبره شده مقایسه می‌شود. این فرآیند باید در نقاط دمایی مختلف در سراسر محدوده عملکرد سنسور تکرار شود.
• کالیبراسیون در محل (In-situ Calibration): در صورت امکان، کالیبراسیون سنسور در محل نصب و در شرایط عملیاتی واقعی، بهترین نتایج را به همراه دارد.

   8.3. استانداردهای مرتبط و فرکانس کالیبراسیون:

• ISO 9001: این استاندارد بین‌المللی الزامات سیستم‌های مدیریت کیفیت را مشخص می‌کند و شامل رویه‌های مستند برای کالیبراسیون تمام دستگاه‌های اندازه‌گیری است.
• ISO/IEC 17025: این استاندارد الزامات خاصی را برای صلاحیت آزمایشگاه‌های تست و کالیبراسیون تعیین می‌کند و برای اطمینان از اعتبار نتایج کالیبراسیون حیاتی است.
• NIST Traceability: بسیاری از سنسورهای صنعتی به استاندارد NIST (موسسه ملی استاندارد و فناوری) قابل ردیابی هستند، که به معنای اطمینان از دقت و قابلیت اعتماد اندازه‌گیری‌ها است.
• فرکانس کالیبراسیون: فرکانس توصیه شده برای کالیبراسیون به عوامل مختلفی از جمله نوع سنسور، محیط کار، شدت استفاده و الزامات نظارتی بستگی دارد. به طور کلی، کالیبراسیون سالانه برای اکثر سنسورهای دمای صنعتی توصیه می‌شود، اما در شرایط استفاده فشرده یا محیط‌های خورنده ممکن است نیاز به افزایش فرکانس (هر شش ماه) باشد.

9. نگهداری پیش بینانه با سنسور مادون قرمز

سنسورهای دمای مادون قرمز نقش محوری در استراتژی‌های مدیریت ریسک و نگهداری پیش‌بینانه در محیط‌های صنعتی ایفا می‌کنند. توانایی آن‌ها در تشخیص زودهنگام ناهنجاری‌های حرارتی، از بروز حوادث پرهزینه و خطرناک جلوگیری می‌کند.

9.1.تشخیص ناهنجاری و نگهداری پیش‌بینانه

• نقش سنسورهای IR در نگهداری پیش‌بینانه، نشان‌دهنده تغییر از رویکرد “واکنشی” به “پیشگیرانه” در مدیریت صنعتی است. این امر نه تنها هزینه‌ها را کاهش می‌دهد، بلکه ایمنی را به طور چشمگیری افزایش داده و بهره‌وری را از طریق جلوگیری از توقف‌های ناگهانی به حداکثر می‌رساند.
• شناسایی نقاط داغ و گرمای بیش از حد: سنسورهای IR برای شناسایی نقاط داغ و گرمای بیش از حد در تجهیزات صنعتی مانند موتورها، یاتاقان‌ها، تابلوهای برق، ترانسفورماتورها و مدارهای الکتریکی استفاده می‌شوند. افزایش دما در این اجزا می‌تواند نشانه‌ای از اصطکاک بیش از حد، اتصال ضعیف یا نقص قریب‌الوقوع باشد. دوربین‌های حرارتی می‌توانند توزیع دمایی ناهنجار را به وضوح نشان دهند.
• کاربرد در تشخیص زودهنگام خرابی قطعات و جلوگیری از توقف خط تولید: با پایش مداوم دما، سنسورهای IR می‌توانند ناهنجاری‌های حرارتی را در مراحل اولیه تشخیص دهند، قبل از اینکه منجر به خرابی کامل تجهیزات و توقف پرهزینه خط تولید شوند. این امکان برنامه‌ریزی نگهداری را در زمان‌های مناسب فراهم می‌کند و به شرکت‌ها اجازه می‌دهد تا نگهداری را “برنامه‌ریزی” کنند، نه اینکه به “خرابی” واکنش نشان دهند. این به معنای کاهش زمان توقف برنامه‌ریزی نشده، کاهش هزینه‌های تعمیرات اضطراری و افزایش طول عمر دارایی‌ها است.
• تشخیص فرار حرارتی در بسته‌های باتری: همانطور که در بخش ۲.۲ ذکر شد، این یک کاربرد حیاتی برای جلوگیری از حوادث فاجعه‌بار در خودروهای الکتریکی و سیستم‌های ذخیره انرژی است. سنسورهای IR با ارائه داده‌های لحظه‌ای دما، به عنوان خط مقدم دفاع در برابر این پدیده عمل می‌کنند.

9.2.حفاظت در برابر دمای بیش از حد (Over-temperature Protection)

سنسورهای دما نقشی حیاتی در مدارهای حفاظتی و سیستم‌های خاموش‌کننده اضطراری ایفا می‌کنند. آن‌ها می‌توانند آستانه‌های دمایی قابل برنامه‌ریزی داشته باشند که در صورت تجاوز از حد مجاز، هشدارها را فعال کرده یا سیستم را به طور خودکار خاموش کنند تا از آسیب به تجهیزات یا شرایط خطرناک جلوگیری شود. ترمیستورهای PTC (ضریب دمایی مثبت) نمونه‌ای از سنسورهایی هستند که مقاومت آن‌ها با افزایش دما به شدت بالا می‌رود و برای تشخیص دمای بیش از حد و فعال کردن رله‌های حفاظتی استفاده می‌شوند. این مکانیزم‌های حفاظتی برای جلوگیری از آسیب‌های جبران‌ناپذیر به ماشین‌آلات و حفظ ایمنی پرسنل ضروری هستند.

10. عیب‌یابی رایج و راهکارها

عیب‌یابی مؤثر سنسورهای دما در محیط صنعتی یک مهارت حیاتی است که فراتر از صرفاً خواندن یک کتابچه راهنما است. این نیازمند درک علل ریشه‌ای مشکلات (نه فقط علائم) و رویکردی سیستماتیک برای حل مسئله است.

• خوانش‌های نادرست/ناپایدار: این مشکل می‌تواند ناشی از کالیبراسیون نادرست، رانش سنسور، تداخل خارجی (EMI)، یا قرارگیری نامناسب سنسور باشد. راهکار شامل کالیبراسیون منظم، محافظت از سنسور در برابر تداخل، و اطمینان از قرارگیری صحیح سنسور است.
• رانش سنسور (Sensor Drift): انحراف تدریجی خوانش‌ها از دمای واقعی در طول زمان. راهکار شامل پایش رفتار سنسور در طول زمان و تعویض سنسور در صورت مشاهده رانش مداوم است.
• مشکلات سیم‌کشی و اتصال: اتصالات سست، خوردگی یا کابل‌کشی نامناسب می‌تواند منجر به افت ولتاژ و خوانش‌های نادرست شود. راهکار شامل بازرسی منظم سیم‌کشی، استفاده از اتصالات مناسب و تعویض سیم‌های آسیب‌دیده است.
• تأثیر خودگرمایی سنسور (Self-Heating Effect): برخی سنسورهای تماسی (مانند RTD) با عبور جریان الکتریکی از آن‌ها، گرما تولید می‌کنند که می‌تواند دمای سنسور را بالاتر از دمای واقعی محیط نشان دهد. اگرچه این مشکل بیشتر در RTDها مطرح است، اما در طراحی مدارهای IC نیز باید به مدیریت حرارتی توجه شود. راهکارها شامل کاهش جریان تحریک، بهبود انتقال حرارت سنسور به محیط، استفاده از جریان‌های پالسی و کالیبراسیون/جبران‌سازی نرم‌افزاری است.
• نشانه‌های خرابی سنسور: خوانش‌های نامنظم (جهش‌های ناگهانی)، نشان دادن دمای بسیار بالا یا بی‌نهایت (مدار باز)، نشان دادن دمای بسیار پایین یا منفی (اتصال کوتاه)، و آسیب فیزیکی. مراحل عیب‌یابی شامل بازرسی فیزیکی، بررسی منابع گرمای محلی، بررسی کابل‌کشی، مقایسه با دماسنج کالیبره شده، و استفاده از مولتی‌متر برای اندازه‌گیری مقاومت/ولتاژ خروجی است.

11. استانداردهای ایمنی صنعتی

• استانداردهای ایمنی صنعتی چارچوبی حیاتی برای عملیات ایمن در محیط‌های صنعتی فراهم می‌کنند. سنسورهای دمای مادون قرمز، با قابلیت‌های تشخیص ناهنجاری و حفاظت در برابر دمای بیش از حد، ابزارهای کلیدی برای رعایت این استانداردها و کاهش ریسک‌های عملیاتی هستند. یکپارچه‌سازی صحیح این سنسورها با سیستم‌های کنترل ایمنی، نه تنها به جلوگیری از حوادث کمک می‌کند، بلکه تعهد یک سازمان به ایمنی و مسئولیت‌پذیری را نیز نشان می‌دهد.

• IEC 61010-1: این استاندارد الزامات ایمنی عمومی برای تجهیزات الکتریکی اندازه‌گیری، کنترل و آزمایشگاهی را مشخص می‌کند. این استاندارد به خطرات مختلفی مانند شوک الکتریکی، آتش‌سوزی، خطرات مکانیکی و گرمای بیش از حد می‌پردازد. سنسورهای دما با پایش شرایط حرارتی، به رعایت این الزامات کمک می‌کنند.
• IEC 61508: این استاندارد یک رویکرد کلی برای تمام فعالیت‌های مرتبط با ایمنی در طول عمر محصول برای سیستم‌هایی که شامل عناصر الکتریکی و/یا الکترونیکی قابل برنامه‌ریزی (E/E/PE) برای انجام عملکردهای ایمنی هستند، تعریف می‌کند. این استاندارد بر اهمیت تشخیص زودهنگام عیب و جلوگیری از خرابی تأکید دارد. سنسورهای دما با قابلیت‌های نگهداری پیش‌بینانه، در تحقق این هدف نقش اساسی دارند.
• ISO 13849: این استاندارد الزامات ایمنی و توصیه‌های مربوط به اصول طراحی و یکپارچه‌سازی قطعات مرتبط با ایمنی در سیستم‌های کنترل (SRP/CS) را تعیین می‌کند.

12. نتیجه‌گیری و توصیه‌ها

12.1.خلاصه مزایا و نقش حیاتی سنسورهای مادون قرمز در صنعت مدرن

سنسورهای دمای مادون قرمز با قابلیت اندازه‌گیری غیرتماسی، سرعت بالا، دقت در دماهای بالا و توانایی کار در محیط‌های خطرناک، به ابزاری ضروری در صنایع مدرن تبدیل شده‌اند. آن‌ها نقش محوری در بهینه‌سازی فرآیندهای تولیدی (مانند فلزکاری، پلاستیک، نیمه‌هادی)، تضمین ایمنی (مانند پایش باتری، تشخیص آتش‌سوزی)، افزایش بهره‌وری انرژی (مانند HVAC) و پیاده‌سازی استراتژی‌های نگهداری پیش‌بینانه در چارچوب IIoT ایفا می‌کنند. نقش این سنسورها از صرفاً اندازه‌گیری دما فراتر رفته و به یک عامل فعال در سیستم‌های کنترل هوشمند، مدیریت ریسک و تصمیم‌گیری مبتنی بر داده تبدیل شده است. این فناوری به شرکت‌ها امکان می‌دهد تا از توقف‌های ناگهانی جلوگیری کرده، کیفیت محصول را بهبود بخشند و ایمنی محیط کار را افزایش دهند، که همگی به مزیت رقابتی در عصر صنعت 4.0 منجر می‌شود.

12.2.توصیه‌هایی برای انتخاب، پیاده‌سازی و نگهداری بهینه جهت حداکثر بهره‌وری و ایمنی

برای بهره‌برداری کامل از پتانسیل سنسورهای دمای مادون قرمز و اطمینان از عملکرد بهینه آن‌ها در محیط‌های صنعتی، توصیه‌های زیر ارائه می‌شود:

• انتخاب دقیق سنسور: نوع و مدل سنسور IR مناسب را بر اساس محدوده دما، دقت مورد نیاز، شرایط محیطی (مانند گرد و غبار، بخار، تداخل الکترومغناطیسی) و ماهیت هدف (متحرک، ثابت، اندازه) انتخاب کنید. توجه ویژه به قابلیت تنظیم گسیلندگی برای سطوح مختلف ضروری است.
• موقعیت‌یابی استراتژیک: سنسور را در محلی قرار دهید که دمای اندازه‌گیری شده واقعاً نماینده فرآیند باشد و از تأثیر عوامل محیطی ناخواسته (مانند تابش مستقیم خورشید، منابع گرمای اطراف) جلوگیری شود. به نسبت فاصله به نقطه (D:S) و میدان دید (FOV) توجه ویژه داشته باشید تا از اندازه‌گیری دقیق و بدون تداخل اطمینان حاصل شود.
• محافظت محیطی: در محیط‌های خشن، از سیستم‌های هوای پاک (Air Purge Systems)، محفظه‌های محافظ و پیرومترهای فیبر نوری برای حفظ دقت و طول عمر سنسور استفاده کنید. این اقدامات به کاهش تأثیر آلاینده‌ها و تداخلات محیطی کمک می‌کنند.
• ادغام هوشمند: از پروتکل‌های ارتباطی استاندارد صنعتی (مانند Modbus, Ethernet/IP) برای ادغام بی‌درنگ با PLC/DCS/SCADA استفاده کنید تا از قابلیت‌های IIoT و تحلیل داده بهره‌مند شوید. این امر امکان نظارت از راه دور، نگهداری پیش‌بینانه و اتوماسیون فرآیندها را فراهم می‌آورد.
• کالیبراسیون و نگهداری منظم: برنامه‌ریزی کالیبراسیون دوره‌ای (با استفاده از منابع Blackbody یا استانداردهای مرجع) و نگهداری پیشگیرانه (مانند بازرسی فیزیکی، تمیز کردن لنز) برای حفظ دقت و قابلیت اطمینان سنسور ضروری است. رعایت استانداردهای صنعتی (مانند ISO 9001, IEC 61010) را در اولویت قرار دهید تا از انطباق و ایمنی سیستم اطمینان حاصل شود.
• آموزش پرسنل: اطمینان حاصل کنید که پرسنل فنی آموزش کافی در زمینه نصب، کالیبراسیون، عیب‌یابی و تفسیر داده‌های سنسورهای IR را دارند. این آموزش به آن‌ها کمک می‌کند تا مشکلات را به سرعت تشخیص داده و اقدامات اصلاحی لازم را انجام دهند، که به نوبه خود زمان توقف را کاهش داده و از اتلاف منابع جلوگیری می‌کند.
