کاربرد سنسور RTD در صنعت؛ نیروگاه، HVAC، PLC و نگهداری

پیشنهاد میشود ابتدا مقاله سنسور دمای RTD در کاربردهای صنعتی:بخش اول را مطالعه نمایید.

5.2. کاربرد سنسورهای دمای RTD در نیروگاه‌ها و تولید برق

1.5.2. مکان‌های دقیق استفاده و دستگاه‌ها/محیط‌ها

سنسورهای RTD در نقاط کلیدی و روی دستگاه‌های گوناگون در انواع نیروگاه‌ها (حرارتی، گازی، سیکل ترکیبی، هسته‌ای، آبی) نصب می‌شوند:

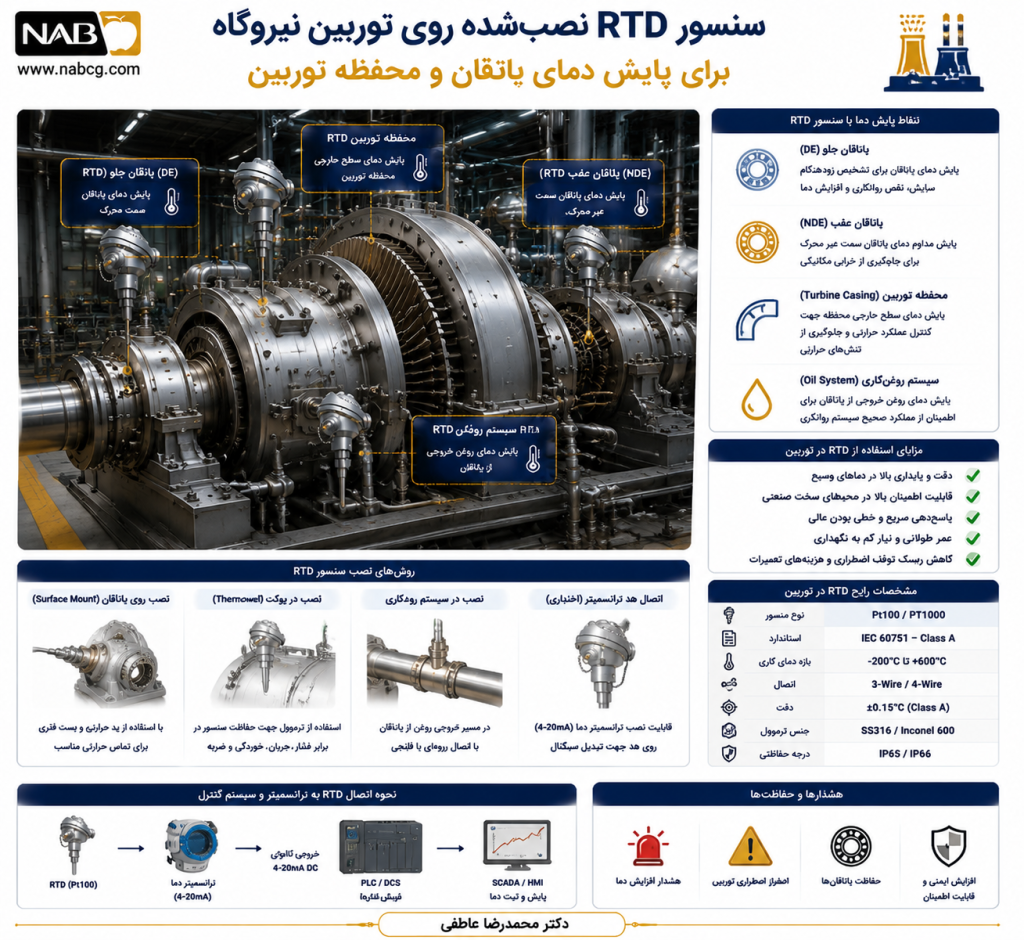

    توربین‌ها (Turbines – بخار، گاز، آبی):

• کجا: روی یاتاقان‌های (Bearings) توربین، محفظه توربین (Turbine Casing)، ورودی و خروجی بخار/گاز، و در سیستم‌های روغن‌کاری.
• چرا: پایش دمای یاتاقان‌ها برای تشخیص سایش یا نقص روغن‌کاری، پایش دمای بخار/گاز برای کنترل راندمان و جلوگیری از آسیب حرارتی به پره‌ها، و اطمینان از دمای بهینه روغن.

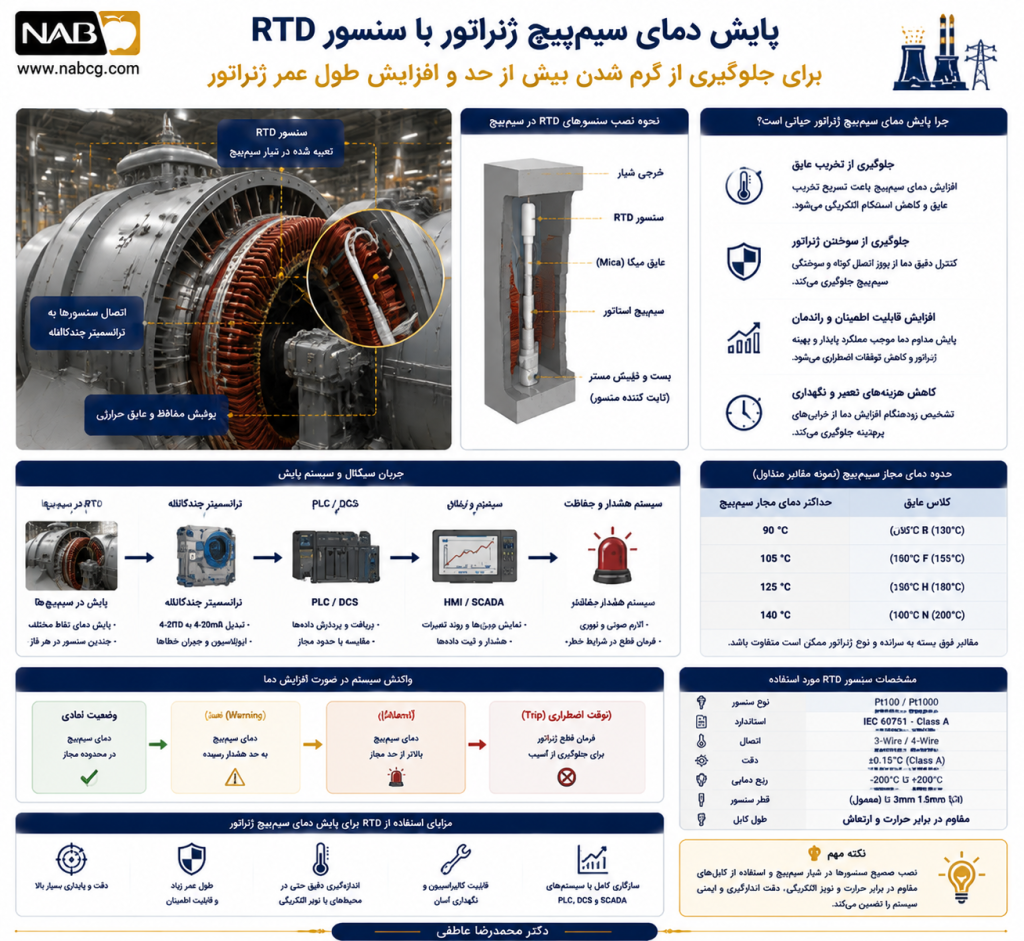

    ژنراتورها (Generators):

• کجا: روی سیم‌پیچ‌های استاتور (Stator Windings)، یاتاقان‌ها، و در سیستم‌های خنک‌کننده (هوا، هیدروژن یا آب).
• چرا: پایش دمای سیم‌پیچ‌ها برای جلوگیری از گرم شدن بیش از حد که می‌تواند منجر به تخریب عایق و سوختن ژنراتور شود. پایش دمای یاتاقان‌ها برای جلوگیری از خرابی مکانیکی.

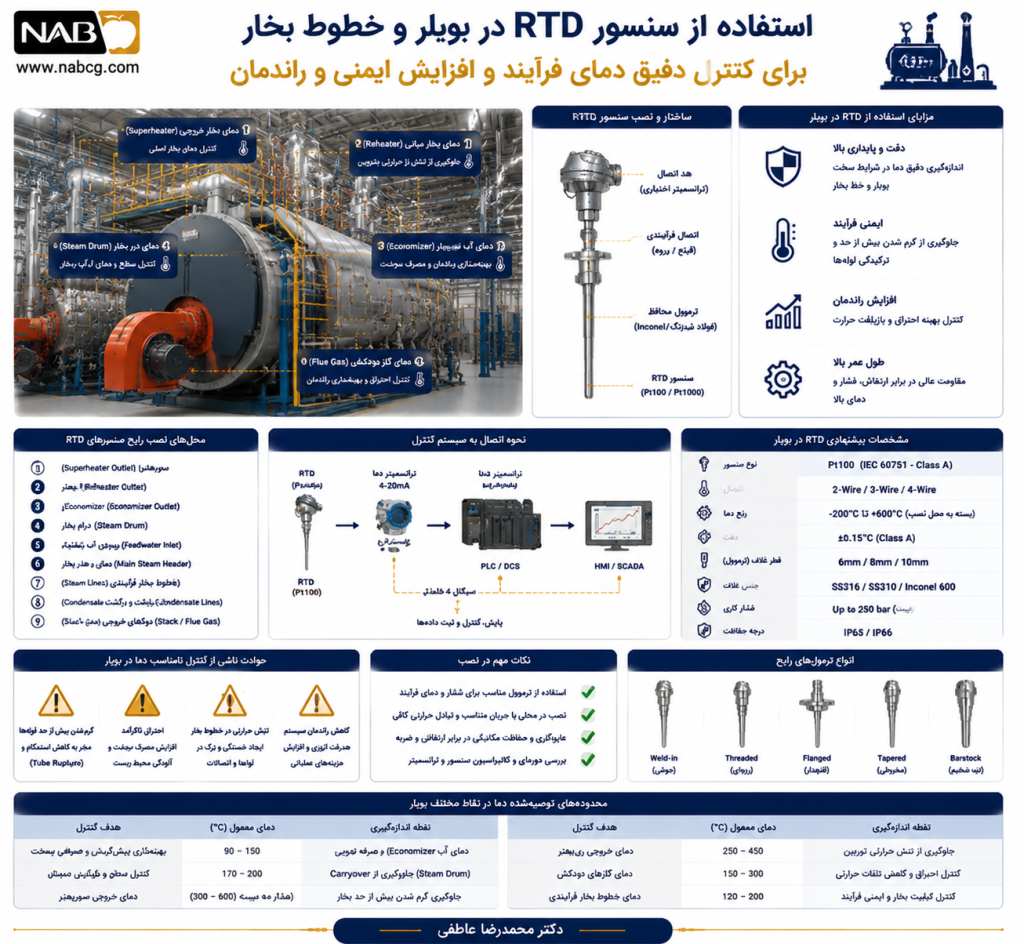

    بویلرها/دیگ‌های بخار (Boilers/Steam Generators):

• کجا: در لوله‌های آب/بخار (Waterwalls, Superheaters, Reheaters, Economizers)، درام بخار (Steam Drum)، و در مجاری دود (Flue Gas Ducts).
• چرا: کنترل دقیق دمای بخار و آب برای حفظ فشار و دمای مطلوب، جلوگیری از گرم شدن بیش از حد لوله‌ها (که منجر به ترکیدگی می‌شود)، و بهینه‌سازی راندمان احتراق.

    کندانسورها (Condensers):

• کجا: در ورودی و خروجی آب خنک‌کننده و در محفظه بخار.
• چرا: پایش دمای آب خنک‌کننده برای بهینه‌سازی خلاء (Vacuum) در کندانسور، که مستقیماً بر راندمان توربین بخار تأثیر می‌گذارد.

    پمپ‌ها و فن‌های بزرگ (Large Pumps and Fans):

• کجا: روی یاتاقان‌ها و محفظه موتور.
• چرا: تشخیص زودهنگام گرم شدن بیش از حد ناشی از سایش، عدم تراز یا نقص روغن‌کاری برای جلوگیری از خرابی پمپ‌های تغذیه بویلر، پمپ‌های گردش آب خنک‌کننده و فن‌های هوای احتراق.

    سیستم‌های روغن‌کاری و هیدرولیک (Lubrication and Hydraulic Systems):

• کجا: در مخازن روغن، فیلترها و خطوط برگشت روغن.
• چرا: پایش دمای روغن برای حفظ ویسکوزیته مناسب، جلوگیری از تخریب روغن و تشخیص مشکلات سیستم.

    سیستم‌های سوخت‌رسانی (Fuel Delivery Systems):

• کجا: در خطوط انتقال سوخت (گاز، مازوت، زغال‌سنگ پودر شده) و مخازن ذخیره.
• چرا: پایش دمای سوخت برای حفظ ویسکوزیته مناسب (در مورد مازوت)، جلوگیری از یخ‌زدگی یا تشکیل هیدرات (در مورد گاز) و اطمینان از احتراق بهینه.

    ترانسفورماتورهای قدرت (Power Transformers):

• کجا: در سیم‌پیچ‌ها (Windings) و روغن ترانسفورماتور.
• چرا: پایش دمای داخلی برای جلوگیری از گرم شدن بیش از حد که می‌تواند منجر به تخریب عایق و خرابی ترانسفورماتور شود.

    سیستم‌های HVAC و اتاق‌های کنترل (HVAC Systems and Control Rooms):

• کجا: در کانال‌های هوا و محیط اتاق‌های کنترل.
• چرا: حفظ دمای محیطی مناسب برای عملکرد صحیح تجهیزات الکترونیکی و راحتی پرسنل.

    سیستم‌های اگزوز و دودکش (Exhaust and Stack Systems):

• کجا: در مجاری دود و دودکش.
• چرا: پایش دمای گازهای خروجی برای بهینه‌سازی احتراق، کنترل آلاینده‌ها و پایش راندمان نیروگاه.

.

2.5.2. رخدادها و حوادثی که استفاده از سنسور RTD را ضروری می‌سازند

سنسورهای RTD نقش حیاتی در پیشگیری و مدیریت حوادث و مشکلات در نیروگاه‌ها دارند:

    گرم شدن بیش از حد سیم‌پیچ‌های ژنراتور/موتور:

• حادثه: افزایش دمای سیم‌پیچ‌ها می‌تواند منجر به تخریب عایق، اتصال کوتاه و سوختن ژنراتور شود که خسارات مالی بسیار سنگینی به بار می‌آورد و باعث توقف طولانی‌مدت نیروگاه می‌شود.
• نقش RTD: RTDهای تعبیه‌شده در سیم‌پیچ‌ها دما را به دقت پایش می‌کنند و در صورت تجاوز از حد مجاز، هشدار می‌دهند یا سیستم‌های حفاظتی را برای خاموش کردن ژنراتور فعال می‌کنند.

    ترکیدگی لوله‌های بویلر (Tube Rupture):

• حادثه: گرم شدن بیش از حد لوله‌های حامل آب/بخار در بویلر می‌تواند منجر به کاهش استحکام متالورژیکی و ترکیدگی لوله شود که با آزاد شدن بخار داغ و پرفشار، خطر جانی برای پرسنل و آسیب گسترده به بویلر را به همراه دارد.
• نقش RTD: RTDها در نقاط حساس لوله‌ها دما را پایش می‌کنند و در صورت افزایش ناگهانی دما، هشدار می‌دهند یا سیستم را خاموش می‌کنند.

    خرابی یاتاقان‌های توربین/ژنراتور:

• حادثه: گرم شدن بیش از حد یاتاقان‌ها نشان‌دهنده سایش، نقص روغن‌کاری یا عدم تراز است. عدم تشخیص منجر به خرابی فاجعه‌بار یاتاقان، آسیب به شفت و توقف اضطراری واحد می‌شود.
• نقش RTD: RTDها دمای یاتاقان‌ها را به دقت پایش می‌کنند و در صورت افزایش دما، هشدار می‌دهند یا سیستم را خاموش می‌کنند.

    احتراق ناکارآمد یا ناپایدار:

• حادثه: دمای نامناسب در کوره بویلر می‌تواند منجر به احتراق ناقص، تشکیل دوده، افزایش آلاینده‌ها و کاهش راندمان شود.
• نقش RTD: RTDها با پایش دمای گازهای احتراق و سطوح کوره، به بهینه‌سازی فرآیند احتراق کمک می‌کنند.

    مشکلات در سیستم‌های خنک‌کننده:

• حادثه: نقص در سیستم‌های خنک‌کننده (مانند پمپ‌ها، مبدل‌های حرارتی) می‌تواند منجر به افزایش دمای تجهیزات حیاتی شود.
• نقش RTD: RTDها با پایش دمای سیالات خنک‌کننده و نقاط حساس تجهیزات، مشکلات را به سرعت شناسایی می‌کنند.

    آسیب به ترانسفورماتورها:

• حادثه: گرم شدن بیش از حد روغن یا سیم‌پیچ‌های ترانسفورماتور می‌تواند منجر به تخریب عایق، اتصال کوتاه و انفجار ترانسفورماتور شود.
• نقش RTD: RTDها دمای نقاط حساس ترانسفورماتور را پایش می‌کنند و در صورت لزوم، فن‌های خنک‌کننده را فعال کرده یا هشدار می‌دهند.

.

3.5.2. نصب و اجرا روی دستگاه و شناسایی دما

اجرا و نصب سنسورهای RTD در نیروگاه‌ها نیازمند رعایت استانداردهای صنعتی سختگیرانه، دقت بالا و ملاحظات ایمنی است:

• محل نصب: سنسورها در نقاطی نصب می‌شوند که نماینده واقعی دمای فرآیند یا تجهیزات باشند. این نقاط باید به گونه‌ای انتخاب شوند که سنسور در معرض جریان کافی سیال یا انتقال حرارت مناسب از سطح قرار گیرد تا اندازه‌گیری دقیق باشد.
• ترموول (Thermowell): در تقریباً تمام کاربردهای نیروگاهی، سنسور RTD مستقیماً با سیال یا محیط فرآیند (مانند بخار پرفشار، گاز داغ، روغن) در تماس نیست. به جای آن، سنسور درون یک “ترموول” قرار می‌گیرد. ترموول یک غلاف فلزی محافظ است که به دیواره لوله، مخزن یا بدنه تجهیزات جوش داده شده یا رزوه می‌شود. ترموول‌ها در نیروگاه‌ها معمولاً از جنس فولاد ضد زنگ (مانند SS316) یا آلیاژهای مقاوم در برابر دما و فشار بالا (مانند Inconel) ساخته می‌شوند. مزایای استفاده از ترموول:
• حفاظت: سنسور را در برابر فشار بالا، جریان شدید، خوردگی، فرسایش و آسیب‌های مکانیکی سیال فرآیند محافظت می‌کند.
• تعویض آسان: امکان تعویض یا کالیبراسیون سنسور را بدون نیاز به تخلیه سیستم، کاهش فشار یا توقف فرآیند فراهم می‌آورد، که باعث کاهش زمان توقف (Downtime) و افزایش قابلیت دسترسی واحد می‌شود.

.

• ایمنی: از نشت سیال فرآیند (مانند بخار داغ یا روغن) به محیط جلوگیری می‌کند و ایمنی کارکنان را افزایش می‌دهد.
• اتصال الکتریکی: سیم‌های سنسور RTD (معمولاً ۴ سیمه برای حداکثر دقت) از طریق کابل‌های مقاوم به نویز الکتریکی، دما و رطوبت به یک ترانسمیتر دما (Temperature Transmitter) متصل می‌شوند. کابل‌کشی باید محافظت شده و از منابع نویز دور باشد.
• ترانسمیتر دما (Temperature Transmitter): ترانسمیتر، سیگنال مقاومتی کوچک و غیرخطی از RTD را به یک سیگنال استاندارد صنعتی و خطی (مانند ۴-۲۰ میلی‌آمپر آنالوگ یا پروتکل‌های دیجیتال مانند HART، Foundation Fieldbus، Profibus) تبدیل می‌کند. این سیگنال برای انتقال در مسافت‌های طولانی‌تر به اتاق کنترل مناسب است و کمتر تحت تأثیر نویز الکتریکی قرار می‌گیرد. ترانسمیترهای هوشمند قابلیت کالیبراسیون از راه دور، تشخیص خطا و تنظیمات پیشرفته را نیز دارند.
• سیستم کنترل و پایش (Control and Monitoring System): سیگنال استاندارد شده از ترانسمیتر به سیستم کنترل توزیع‌شده (DCS – Distributed Control System)، کنترل‌کننده منطقی برنامه‌پذیر (PLC – Programmable Logic Controller) یا سیستم اسکادا (SCADA – Supervisory Control and Data Acquisition) در اتاق کنترل مرکزی ارسال می‌شود.

    قابلیت‌های سیستم کنترل:

• پایش مداوم و نمایش (Continuous Monitoring and Display): نمایش لحظه‌ای دما در نقاط کلیدی فرآیند روی مانیتورهای اپراتور.
• ثبت داده‌ها (Data Logging): ثبت خودکار و مداوم داده‌های دما برای اهداف تحلیل روند، تضمین کیفیت، عیب‌یابی، بهینه‌سازی فرآیند و مستندسازی برای بازرسی‌ها.
• هشدار (Alarm): تنظیم آستانه‌های دما (بالا و پایین) که در صورت تجاوز دما از این حدود، سیستم هشدار صوتی یا بصری صادر می‌کند تا اپراتورها اقدامات لازم را انجام دهند.
• اینترلایک (Interlock): در دماهای بحرانی که می‌توانند منجر به خطر یا آسیب به تجهیزات شوند، سیستم‌های ایمنی به طور خودکار فعال می‌شوند (مثلاً توقف اضطراری توربین، خاموش کردن بویلر، فعال کردن سیستم‌های اطفاء حریق). این سیستم‌ها برای جلوگیری از حوادث فاجعه‌بار طراحی شده‌اند.
• کنترل حلقه بسته (Closed-Loop Control): استفاده از سیگنال دما به عنوان فیدبک برای تنظیم خودکار پارامترهای فرآیند (مانند تنظیم شیرهای بخار، سرعت فن‌های هوای احتراق، یا جریان سوخت) به منظور حفظ دمای مطلوب و بهینه‌سازی راندمان.
• کالیبراسیون و نگهداری (Calibration and Maintenance): RTDها در نیروگاه‌ها به طور منظم و با دقت بالا کالیبره می‌شوند تا از صحت و قابلیت اطمینان اندازه‌گیری‌ها اطمینان حاصل شود. برنامه‌های نگهداری پیشگیرانه برای اطمینان از عملکرد صحیح سنسورها و ترموول‌ها حیاتی است.

.

4.5.2. چه نوع سنسوری از دسته RTD برای این کاربرد استفاده می‌شود؟

رایج‌ترین و پرکاربردترین نوع سنسور RTD که در نیروگاه‌ها و صنعت تولید برق استفاده می‌شود، RTD پلاتینیوم (Platinum RTD) است. این سنسورها به دلیل دقت فوق‌العاده بالا، پایداری طولانی‌مدت، خطی بودن در محدوده دمایی وسیع و قابلیت اطمینان، انتخاب اول هستند.

انواع متداول RTD پلاتینیوم عبارتند از:

• Pt100: این رایج‌ترین نوع RTD است که در دمای 0^\ C، مقاومت ۱۰۰ اهم دارد. Pt100ها دقت و پایداری بسیار خوبی را ارائه می‌دهند و برای طیف وسیعی از کاربردهای نیروگاهی، از پایش دمای یاتاقان‌ها تا دمای بخار و گازهای احتراق، مناسب هستند.
  • Pt1000: این نوع RTD در دمای 0^\ C، مقاومت ۱۰۰۰ اهم دارد. به دلیل مقاومت بالاتر، سیگنال خروجی قوی‌تری تولید می‌کند و در مواردی که کابل‌کشی طولانی است یا نیاز به کاهش اثر مقاومت سیم‌های رابط وجود دارد، می‌تواند مزایایی داشته باشد، اگرچه Pt100 با پیکربندی ۴ سیمه نیز این مشکل را به خوبی برطرف می‌کند.

.

مشخصات کلیدی RTDهای مورد استفاده در نیروگاه‌ها و تولید برق:

• جنس عنصر اندازه‌گیری: پلاتین (Pt) با خلوص بالا به دلیل پایداری شیمیایی و الکتریکی عالی و ویژگی‌های دمایی خطی در محدوده وسیع.
• کلاس دقت: معمولاً کلاس A یا کلاس B (بر اساس استاندارد IEC 60751). کلاس A دقت بالاتری را ارائه می‌دهد و برای کاربردهای حیاتی که نیاز به کنترل دمای بسیار دقیق دارند (مانند پایش سیم‌پیچ ژنراتور یا دمای بخار اصلی)، ترجیح داده می‌شود.
• پیکربندی سیم‌بندی: ۴ سیمه (4-wire) رایج‌ترین و بهترین پیکربندی است. این پیکربندی به طور کامل اثر مقاومت سیم‌های رابط را حذف می‌کند و حداکثر دقت را در اندازه‌گیری دما فراهم می‌آورد، که برای کاربردهای حساس در نیروگاه‌ها حیاتی است.
• محدوده دمایی: RTDها می‌توانند دما را در محدوده وسیعی (معمولاً از -200^\ C تا +600^\ C یا حتی بالاتر برای برخی کاربردهای خاص) اندازه‌گیری کنند. این محدوده شامل دماهای پایین در سیستم‌های خنک‌کننده تا دماهای بالای بخار و گازهای احتراق می‌شود.
• جنس غلاف محافظ (Sheath Material): معمولاً از فولاد ضد زنگ (مانند SS304، SS316) یا آلیاژهای مقاوم در برابر دما و فشار بالا (مانند Inconel، Hastelloy) ساخته می‌شوند تا در برابر محیط‌های صنعتی خشن، دماهای بالا، فشارهای زیاد و خوردگی مقاومت کنند. انتخاب جنس غلاف بستگی به نوع سیال، دما و فشار فرآیند دارد.

    نوع ساختار:

• RTDهای پروب (Probe RTDs): رایج‌ترین نوع که شامل عنصر RTD درون یک غلاف فلزی هستند و در ترموول‌ها قرار می‌گیرند.
• RTDهای سطحی (Surface RTDs): برای اندازه‌گیری دمای سطح تجهیزات یا لوله‌ها (مثلاً روی بدنه موتورها یا لوله‌های بخار)، که به سطح چسبانده یا پیچ می‌شوند.
• RTDهای سیم‌پیچی (Winding RTDs: (RTDهای کوچک و مسطح که به طور خاص برای قرار گرفتن در شیارهای سیم‌پیچ‌های موتورها و ژنراتورها طراحی شده‌اند.

.

6.2. کاربرد سنسورهای دمای RTD در سیستم‌های HVAC و مدیریت ساختمان

1.6.2. مکان‌های دقیق استفاده و دستگاه‌ها/محیط‌ها

سنسورهای RTD در نقاط مختلف و روی دستگاه‌های گوناگون در سیستم‌های HVAC و مدیریت ساختمان نصب می‌شوند:

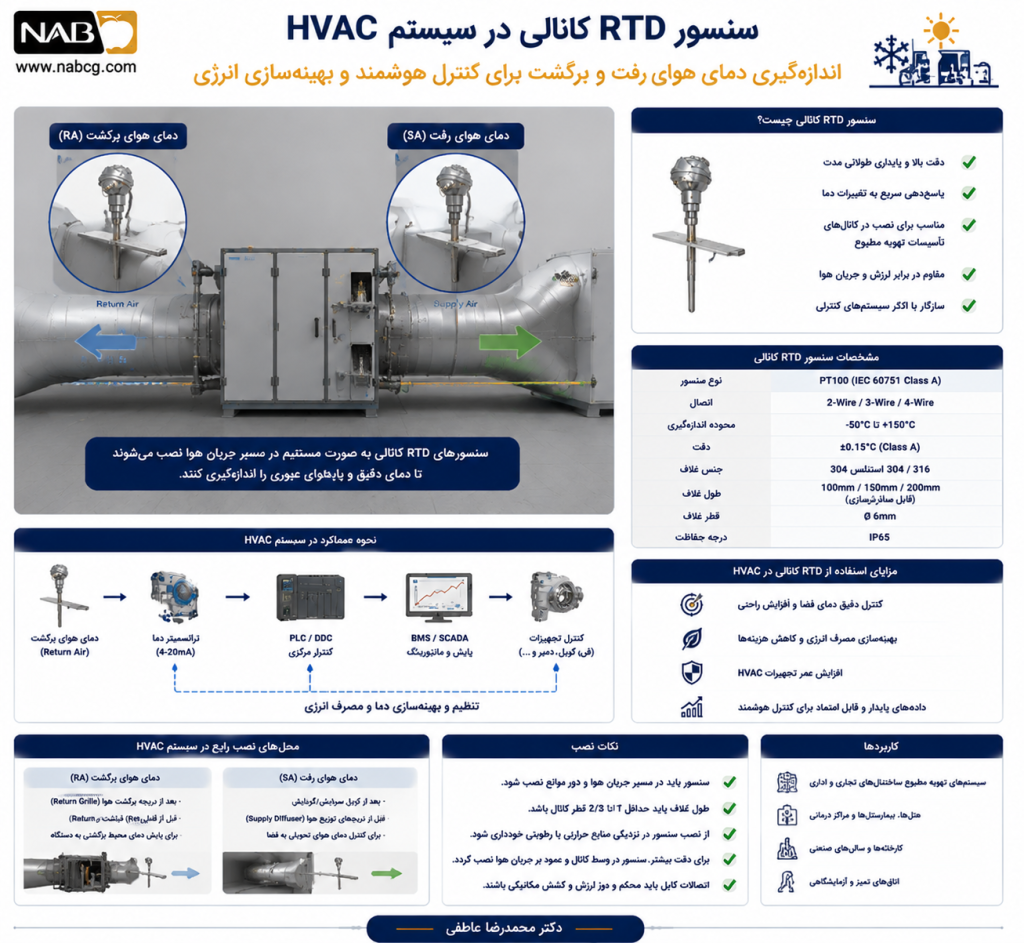

    کانال‌های هوا (Air Ducts):

• کجا: در کانال‌های هوای رفت (Supply Air), هوای برگشت (Return Air), هوای تازه (Outside Air) و هوای اگزاست (Exhaust Air) در سیستم‌های هواساز (AHU).
• چرا: اندازه‌گیری دمای هوا در نقاط مختلف برای کنترل دمای هوای ورودی به فضاها، پایش دمای هوای برگشتی برای ارزیابی بار حرارتی، و اندازه‌گیری دمای هوای تازه برای کنترل تهویه و مخلوط کردن هوا.

    کویل‌های گرمایشی و سرمایشی (Heating and Cooling Coils):

• کجا: قبل و بعد از کویل‌های آب گرم/سرد یا بخار در هواسازها و فن‌کویل‌ها.
• چرا: اندازه‌گیری دمای آب ورودی و خروجی از کویل‌ها برای ارزیابی عملکرد کویل، کنترل شیرهای آب گرم/سرد و بهینه‌سازی انتقال حرارت.

    چیلرها و بویلرها (Chillers and Boilers):

• کجا: در خطوط آب سرد خروجی از چیلر، آب گرم خروجی از بویلر و خطوط برگشت آب.
• چرا: پایش دمای آب تولیدی و برگشتی برای کنترل دقیق ظرفیت چیلر/بویلر، بهینه‌سازی مصرف انرژی و تشخیص مشکلات عملکردی.

    برج‌های خنک‌کننده (Cooling Towers):

• کجا: در حوضچه آب سرد و خطوط آب گرم ورودی به برج.
• چرا: کنترل دمای آب برای بهینه‌سازی عملکرد برج خنک‌کننده و جلوگیری از رشد میکروبی (مانند لژیونلا).

    مخازن ذخیره‌سازی آب گرم/سرد (Hot/Cold Water Storage Tanks):

• کجا: داخل مخازن آب گرم مصرفی (DHW) یا مخازن ذخیره انرژی حرارتی/برودتی.
• چرا: پایش دمای آب برای اطمینان از دمای مطلوب مصرف‌کننده و بهینه‌سازی عملکرد سیستم.

    فضاهای داخلی ساختمان (Building Zones/Rooms):

• کجا: در نقاط استراتژیک داخل اتاق‌ها، دفاتر، سالن‌ها، اتاق‌های سرور، اتاق‌های تمیز بیمارستان‌ها و آزمایشگاه‌ها.
• چرا: اندازه‌گیری دمای محیط برای حفظ راحتی ساکنان، کنترل دقیق دما در فضاهای حساس (مانند اتاق‌های عمل، اتاق‌های نگهداری دارو) و بهینه‌سازی مصرف انرژی با تنظیم ترموستات‌ها.

    هوای آزاد (Outside Air):

• کجا: در خارج از ساختمان، معمولاً در محلی که تحت تأثیر مستقیم نور خورشید یا منابع حرارتی دیگر نباشد.
• چرا: اندازه‌گیری دمای هوای محیط برای کنترل سیستم‌های تهویه، محاسبه بار حرارتی ساختمان و بهینه‌سازی استراتژی‌های هوای تازه.

    پمپ‌ها و موتورها (Pumps and Motors):

• کجا: روی یاتاقان‌ها (Bearing) و سیم‌پیچ‌ها (Winding) در پمپ‌های بزرگ سیستم HVAC.
• چرا: پایش دمای عملکردی برای تشخیص زودهنگام سایش یا خرابی مکانیکی و جلوگیری از توقف ناگهانی سیستم.

.

2.6.2. رخدادها و حوادثی که استفاده از سنسور RTD را ضروری می‌سازند

سنسورهای RTD نقش حیاتی در پیشگیری و مدیریت حوادث و مشکلات در سیستم‌های HVAC و مدیریت ساختمان دارند:

    مصرف بیش از حد انرژی (Excessive Energy Consumption):

    حادثه: کنترل ناکافی دما می‌تواند منجر به گرمایش یا سرمایش بیش از حد فضاها شود که به هدر رفتن انرژی و افزایش هزینه‌های عملیاتی می‌انجامد. RTDها با ارائه داده‌های دقیق، امکان بهینه‌سازی الگوریتم‌های کنترل و کاهش مصرف انرژی را فراهم می‌کنند.

    ناراحتی ساکنان (Occupant Discomfort):

    حادثه: دماهای نامطلوب (خیلی گرم یا خیلی سرد) می‌تواند منجر به نارضایتی ساکنان، کاهش بهره‌وری و شکایت شود. RTDها با حفظ دمای ثابت و مطلوب، راحتی را تضمین می‌کنند.

    خرابی تجهیزات (Equipment Failure):

    حادثه: گرم شدن بیش از حد موتورها، پمپ‌ها، یا کمپرسورهای چیلر می‌تواند به آسیب جدی و توقف ناگهانی تجهیزات منجر شود. RTDها با تشخیص زودهنگام افزایش دما، هشدارهای لازم را صادر کرده و امکان نگهداری پیشگیرانه را فراهم می‌کنند.

    رشد میکروبی و کیفیت پایین هوا (Microbial Growth and Poor Air Quality):

    حادثه: در برج‌های خنک‌کننده یا سیستم‌های آب، دماهای نامناسب می‌تواند منجر به رشد باکتری‌هایی مانند لژیونلا شود که خطرات جدی برای سلامت انسان دارد. همچنین در کانال‌های هوا، کنترل نامناسب دما می‌تواند به رشد قارچ و کپک منجر شود. RTDها به پایش و کنترل این شرایط کمک می‌کنند.

    آسیب به محصولات/تجهیزات حساس (Damage to Sensitive Products/Equipment):

    حادثه: در اتاق‌های سرور، آزمایشگاه‌ها، انبارهای دارو یا موزه‌ها، انحراف دما می‌تواند به تجهیزات الکترونیکی، نمونه‌های بیولوژیکی، داروها یا آثار هنری آسیب برساند. RTDها با دقت بالا، از این آسیب‌ها جلوگیری می‌کنند.

    عدم انطباق با استانداردها و مقررات (Non-Compliance with Standards):

    حادثه: در محیط‌های خاص مانند اتاق‌های تمیز بیمارستان‌ها یا آزمایشگاه‌ها، حفظ دما در محدوده بسیار دقیق الزامی است. عدم رعایت این استانداردها می‌تواند منجر به عدم تاییدیه، جریمه و خطرات بهداشتی شود. RTDها داده‌های لازم برای مستندسازی و اعتباربخشی را فراهم می‌کنند.

    یخ‌زدگی لوله‌ها (Pipe Freezing):

    حادثه: در مناطق سردسیر، کاهش دمای آب در لوله‌ها به زیر نقطه انجماد می‌تواند منجر به ترکیدن لوله‌ها و خسارات مالی شود. RTDها با تشخیص دماهای پایین، سیستم‌های گرمایشی (مانند هیت تریسینگ) را فعال می‌کنند.

.

3.6.2. نصب و اجرا روی دستگاه و شناسایی دما

اجرا و نصب سنسورهای RTD در سیستم‌های HVAC و مدیریت ساختمان به نوع کاربرد و محیط بستگی دارد:

    انواع نصب:

• سنسورهای کانالی (Duct Sensors): برای اندازه‌گیری دمای هوا در داخل کانال‌های تهویه. این سنسورها دارای یک پروب بلند هستند که به داخل کانال نفوذ می‌کند و معمولاً با یک فلنج نصب می‌شوند.
• سنسورهای غوطه‌ور (Immersion Sensors): برای اندازه‌گیری دمای مایعات (آب گرم/سرد) در لوله‌ها یا مخازن. این سنسورها درون یک ترموول (Thermowell) قرار می‌گیرند که به لوله یا مخزن متصل می‌شود. ترموول از سنسور در برابر فشار و جریان سیال محافظت می‌کند و امکان تعویض سنسور بدون تخلیه سیستم را فراهم می‌آورد.
• سنسورهای سطحی (Surface Sensors): برای اندازه‌گیری دمای سطح لوله‌ها یا تجهیزات. این سنسورها معمولاً با یک بست یا چسب حرارتی به سطح متصل می‌شوند.
• سنسورهای اتاقی/محیطی (Room/Ambient Sensors): برای اندازه‌گیری دمای هوای داخل فضاها. این سنسورها معمولاً روی دیوار نصب می‌شوند و دارای یک محفظه زیبا هستند.
• سنسورهای هوای آزاد (Outside Air Sensors): برای اندازه‌گیری دمای محیط بیرون ساختمان. این سنسورها دارای محفظه‌ای مقاوم در برابر آب و هوا هستند و در محلی سایه‌دار نصب می‌شوند.
• اتصال الکتریکی: سیم‌های سنسور RTD (معمولاً ۳ سیمه یا ۴ سیمه برای دقت بالاتر) به یک کنترل‌کننده محلی یا مستقیماً به سیستم مدیریت ساختمان (BMS) متصل می‌شوند. در برخی موارد، یک ترانسمیتر کوچک ممکن است در کنار سنسور نصب شود تا سیگنال مقاومتی RTD را به سیگنال استاندارد ۴-۲۰ میلی‌آمپر یا پروتکل‌های دیجیتال تبدیل کند.

  سیستم کنترل و پایش:

• کنترل‌کننده‌های دیجیتال مستقیم (DDC – Direct Digital Controllers): سنسورهای RTD به ورودی‌های آنالوگ DDCها متصل می‌شوند. DDCها مغز سیستم HVAC هستند که بر اساس داده‌های دما، رطوبت و سایر پارامترها، شیرها، فن‌ها، پمپ‌ها و سایر تجهیزات را کنترل می‌کنند.

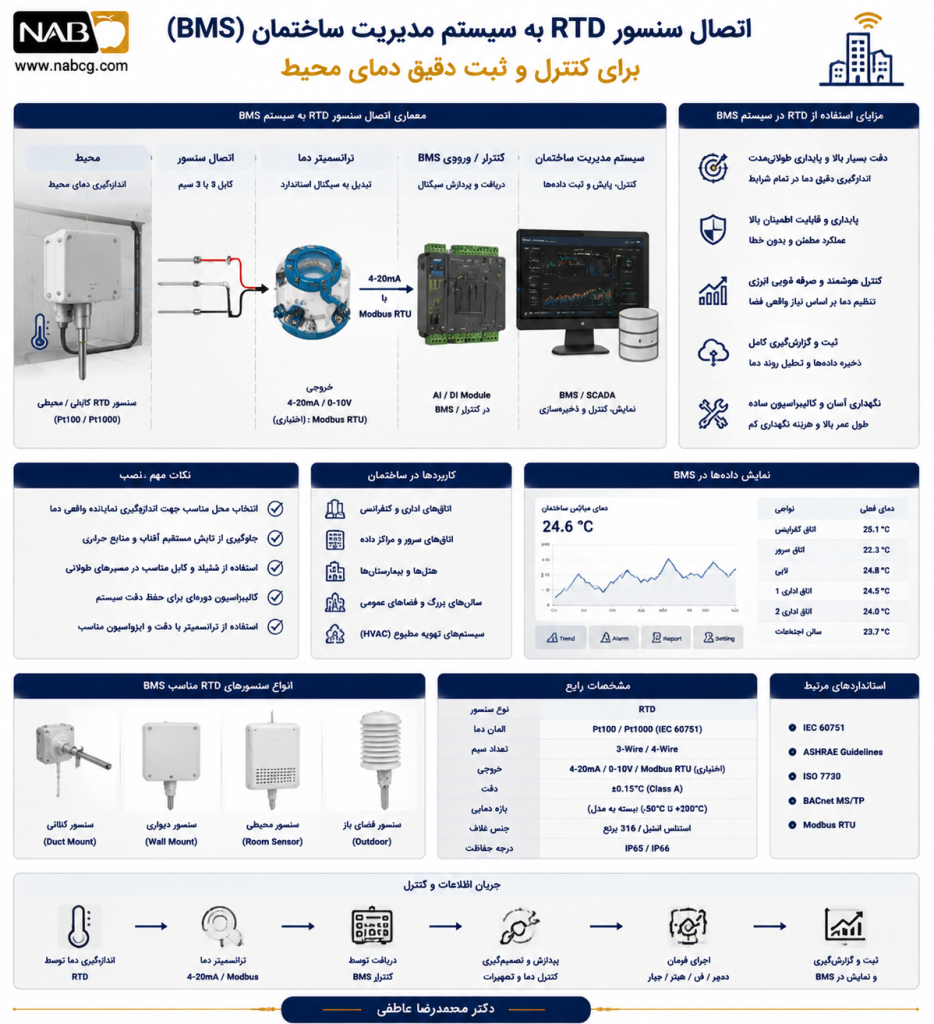

• سیستم مدیریت ساختمان (BMS – Building Management System): تمامی DDCها و سنسورها به BMS متصل می‌شوند. BMS یک پلتفرم متمرکز است که امکان پایش، کنترل، ثبت داده‌ها، زمان‌بندی و گزارش‌گیری از تمامی زیرسیستم‌های ساختمان (HVAC، روشنایی، امنیت و …) را فراهم می‌کند.

    شناسایی دما و کنترل:

• پایش مداوم: BMS به طور مداوم داده‌های دما را از تمامی RTDها جمع‌آوری می‌کند و آن‌ها را روی رابط کاربری (HMI) برای اپراتورها نمایش می‌دهد.
• ثبت داده‌ها (Data Logging): داده‌های دما به طور خودکار در پایگاه داده BMS ذخیره می‌شوند. این داده‌ها برای تحلیل روند، عیب‌یابی، بهینه‌سازی عملکرد و مستندسازی (برای اهداف انطباق) استفاده می‌شوند.
• هشدار (Alarm): آستانه‌های دمایی (بالا و پایین) برای هر سنسور تعریف می‌شوند. در صورت تجاوز دما از این حدود، BMS هشدارهای صوتی، بصری یا ایمیلی را برای اپراتورها ارسال می‌کند.
• کنترل حلقه بسته (Closed-Loop Control: (BMS از داده‌های RTD برای اجرای الگوریتم‌های کنترل PID (تناسبی-انتگرالی-مشتق‌گیر) استفاده می‌کند. به عنوان مثال، اگر دمای اتاق از نقطه تنظیم بالاتر رود، BMS سیگنالی به DDC ارسال می‌کند که شیر آب سرد کویل را بیشتر باز کند یا سرعت فن را افزایش دهد تا دما کاهش یابد.
• بهینه‌سازی انرژی: با استفاده از داده‌های RTD، BMS می‌تواند استراتژی‌هایی مانند “Free Cooling” (استفاده از هوای خنک بیرون) یا “Optimal Start/Stop” (روشن/خاموش کردن سیستم بر اساس پیش‌بینی دما) را اجرا کند.

.

4.6.2. چه نوع سنسوری از دسته RTD برای این کاربرد استفاده می‌شود؟

رایج‌ترین و پرکاربردترین نوع سنسور RTD که در سیستم‌های HVAC و مدیریت ساختمان استفاده می‌شود، RTD پلاتینیوم (Platinum RTD) است. این سنسورها به دلیل دقت بالا، پایداری عالی و خطی بودن در محدوده دمایی معمول HVAC (معمولاً از -50^\circ C تا +150^\circ C)، انتخاب اول هستند.

انواع متداول RTD پلاتینیوم عبارتند از:

• Pt100: این رایج‌ترین نوع RTD است که در دمای 0^\ C، مقاومت ۱۰۰ اهم دارد. Pt100ها دقت و پایداری بسیار خوبی را ارائه می‌دهند و برای طیف وسیعی از کاربردهای HVAC مناسب هستند.
  • Pt1000: این نوع RTD در دمای 0^\ C، مقاومت ۱۰۰۰ اهم دارد. به دلیل مقاومت بالاتر، سیگنال خروجی قوی‌تری تولید می‌کند و کمتر تحت تأثیر مقاومت سیم‌های رابط قرار می‌گیرد، که می‌تواند در کابل‌کشی‌های طولانی‌مدت در ساختمان‌های بزرگ مزیت داشته باشد.

مشخصات کلیدی RTDهای مورد استفاده در سیستم‌های HVAC و مدیریت ساختمان:

• جنس عنصر اندازه‌گیری: پلاتین (Pt) به دلیل پایداری شیمیایی و الکتریکی عالی و ویژگی‌های دمایی خطی.
• کلاس دقت: معمولاً کلاس B یا کلاس A (بر اساس استاندارد IEC 60751). کلاس A دقت بالاتری را ارائه می‌دهد و برای کاربردهای حیاتی مانند اتاق‌های تمیز یا آزمایشگاه‌ها ترجیح داده می‌شود.

    پیکربندی سیم‌بندی:

• ۲ سیمه (2-wire): ساده‌ترین و ارزان‌ترین، اما مقاومت سیم‌های رابط می‌تواند بر دقت تأثیر بگذارد. برای کاربردهای غیرحساس که کابل‌کشی کوتاه است.
• ۳ سیمه (3-wire): رایج‌ترین پیکربندی در HVAC. اثر مقاومت سیم‌های رابط را تا حد زیادی جبران می‌کند و دقت خوبی را ارائه می‌دهد.
• ۴ سیمه (4-wire): دقیق‌ترین پیکربندی است که به طور کامل اثر مقاومت سیم‌های رابط را حذف می‌کند. برای کاربردهای بسیار حساس که نیاز به حداکثر دقت دارند (مانند کالیبراسیون یا اتاق‌های تمیز).

• محدوده دمایی: RTDهای مورد استفاده در HVAC معمولاً برای محدوده دمایی -50^\ C تا +150^\ C طراحی شده‌اند که برای پوشش تمامی نیازهای سیستم کافی است.
• جنس غلاف محافظ (Sheath Material): معمولاً از فولاد ضد زنگ (مانند SS304) برای پروب‌ها و ترموول‌ها استفاده می‌شود که مقاومت خوبی در برابر خوردگی و رطوبت دارد.
• نوع محفظه (Enclosure Type): سنسورهای اتاقی دارای محفظه‌های پلاستیکی زیبا هستند، در حالی که سنسورهای کانالی و هوای آزاد دارای محفظه‌های مقاوم در برابر محیط (مانند NEMA 4X) هستند.

.

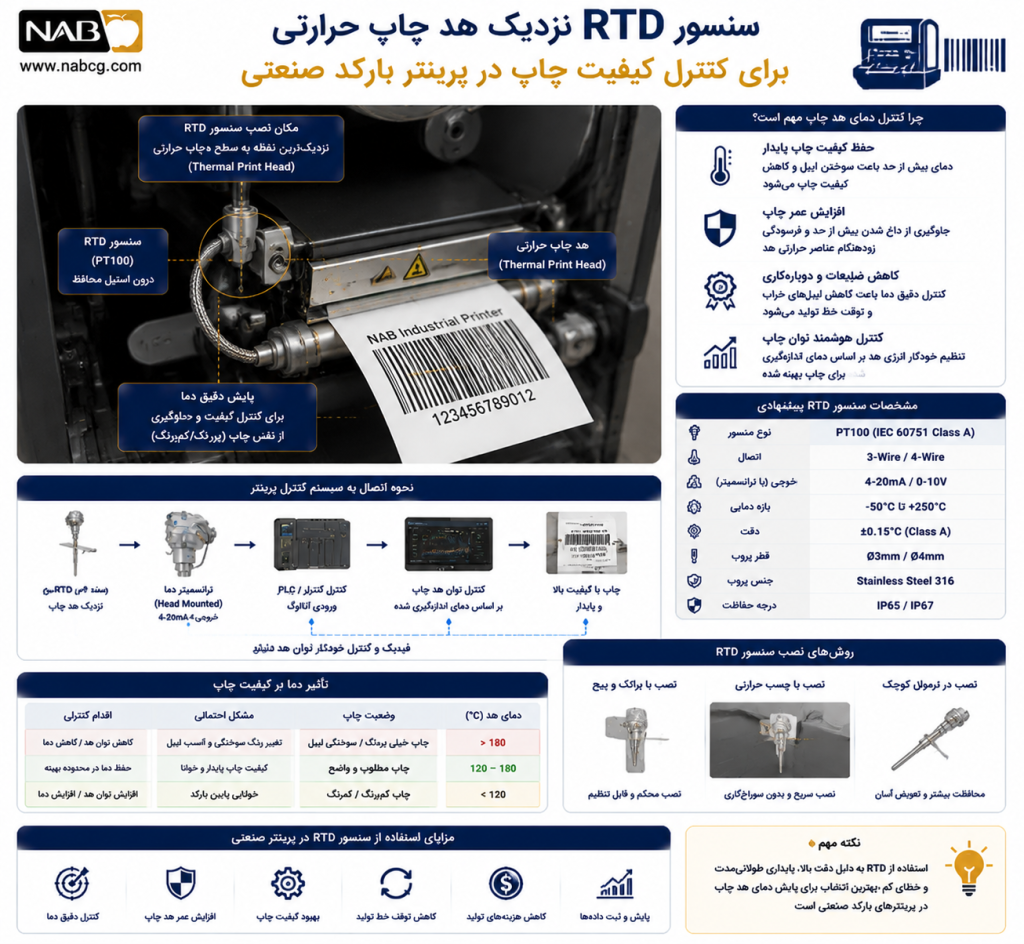

7.2. کاربرد سنسور RTD در پرینترهای بارکد صنعتی و PLC

1.7.2.مکان و دستگاه

• در پرینترهای بارکد صنعتی: پرینترهای بارکد صنعتی، به ویژه آنهایی که از روش چاپ حرارتی (Thermal Transfer یا Direct Thermal) استفاده می‌کنند، برای اطمینان از کیفیت چاپ و جلوگیری از آسیب به هد چاپ (Print Head) نیاز به کنترل دقیق دما دارند.
• مکان: سنسور RTD معمولاً در نزدیکی یا مستقیماً روی هد چاپ حرارتی (Thermal Print Head) نصب می‌شود.
• دستگاه/محیط: هد چاپ، بخش حیاتی پرینتر است که با اعمال حرارت به ریبون (در Thermal Transfer) یا کاغذ حرارتی (در Direct Thermal)، تصویر را ایجاد می‌کند. دمای این هد باید در یک محدوده مشخص و بهینه نگه داشته شود.
• در کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC: (PLCها مغز سیستم‌های اتوماسیون صنعتی هستند و وظیفه کنترل و نظارت بر فرآیندهای مختلف را بر عهده دارند. RTDها ورودی‌های مهمی برای PLCها فراهم می‌کنند تا بتوانند دما را در بخش‌های مختلف فرآیند اندازه‌گیری و کنترل کنند.

.

2.7.2. اتفاقات و حوادثی که در آن از RTD استفاده می‌شود

در پرینترهای بارکد صنعتی:

• افزایش بیش از حد دما: اگر دمای هد چاپ بیش از حد بالا رود، می‌تواند به هد آسیب برساند (که قطعه‌ای گران‌قیمت است) و کیفیت چاپ را به شدت کاهش دهد (مانند چاپ‌های کمرنگ یا ناقص). سنسور RTD این افزایش دما را تشخیص داده و PLC یا کنترل‌کننده داخلی پرینتر می‌تواند برق هد را قطع کند یا سرعت چاپ را کاهش دهد تا از آسیب جلوگیری شود.
• کاهش دما (در برخی موارد): در محیط‌های بسیار سرد، ممکن است هد چاپ به دمای کاری مطلوب نرسد. RTD می‌تواند این وضعیت را گزارش کند تا پرینتر تا رسیدن به دمای مناسب، چاپ را آغاز نکند.

در سیستم‌های کنترل با PLC:

• حفاظت از تجهیزات: در موتورها، پمپ‌ها، کمپرسورها یا ژنراتورها، افزایش غیرعادی دما می‌تواند نشانه‌ای از اصطکاک بیش از حد، خرابی یاتاقان یا بارگذاری بیش از حد باشد. RTD این شرایط را تشخیص داده و PLC می‌تواند تجهیزات را خاموش کند یا آلارم صادر کند تا از آسیب جدی‌تر جلوگیری شود.
• کنترل کیفیت فرآیند: در فرآیندهایی که دما مستقیماً بر کیفیت محصول نهایی تأثیر می‌گذارد (مانند پخت مواد غذایی، پلیمریزاسیون، یا عملیات حرارتی فلزات)، انحراف دما از محدوده مجاز توسط RTD شناسایی شده و PLC می‌تواند اقدامات اصلاحی (مانند تنظیم توان گرمایشی یا سرمایشی) را انجام دهد.
• ایمنی فرآیند: در محیط‌هایی که دماهای بالا می‌تواند منجر به حوادثی مانند آتش‌سوزی، انفجار یا انتشار مواد خطرناک شود (مانند صنایع شیمیایی)، RTDها نقش حیاتی در نظارت و جلوگیری از رسیدن دما به نقاط بحرانی دارند. PLC می‌تواند شیرهای اضطراری را فعال کند یا سیستم‌های اطفاء حریق را راه‌اندازی کند.
• بهینه‌سازی مصرف انرژی: با کنترل دقیق دما، PLC می‌تواند مصرف انرژی را در سیستم‌های گرمایشی یا سرمایشی بهینه کند، مثلاً با خاموش کردن هیترها به محض رسیدن به دمای مطلوب.

.

3.7.2. اجرا و نصب روی دستگاه و شناسایی دما

نصب:

• نصب RTD به نوع سنسور و محل اندازه‌گیری بستگی دارد:

    پرینترهای بارکد صنعتی: RTD معمولاً به صورت یک سنسور کوچک، اغلب از نوع سطحی (Surface Mount) یا پروب کوچک، در تماس مستقیم با بدنه هد چاپ یا در حفره‌ای نزدیک به آن قرار می‌گیرد. این اتصال باید محکم باشد تا انتقال حرارت به سنسور به خوبی انجام شود.

  در PLC و فرآیندهای صنعتی:

• پروب‌های غوطه‌ور (Immersion Probes): رایج‌ترین نوع نصب برای اندازه‌گیری دمای مایعات یا گازها در مخازن و لوله‌ها. سنسور در داخل یک ترموول (Thermowell) قرار می‌گیرد که خود ترموول به دیواره مخزن یا لوله جوش داده یا رزوه می‌شود. ترموول از سنسور در برابر فشار، خوردگی و جریان سیال محافظت می‌کند و امکان تعویض سنسور بدون تخلیه سیستم را فراهم می‌آورد.
• سنسورهای سطحی (Surface Sensors): برای اندازه‌گیری دمای سطوح جامد مانند لوله‌ها، موتورها یا یاتاقان‌ها، سنسور به صورت چسبی، کلمپی یا با پیچ به سطح مورد نظر متصل می‌شود.
• سنسورهای هوایی (Air Sensors): در کانال‌های هوا یا محیط‌های باز برای اندازه‌گیری دمای محیط.

اجرا و شناسایی دما:

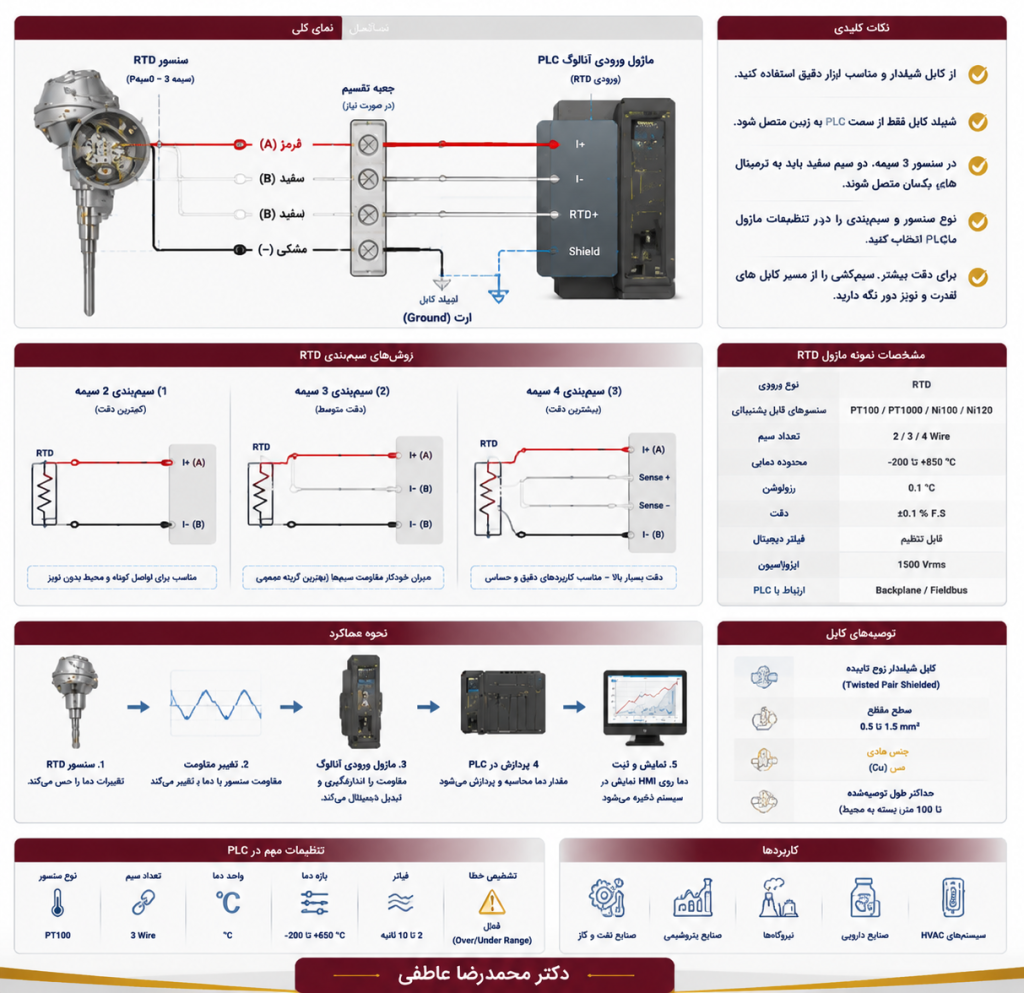

• اتصال الکتریکی: RTD (معمولاً Pt100 یا Pt1000) دارای سیم‌های خروجی است (دو، سه یا چهار سیم). این سیم‌ها به یک ماژول ورودی آنالوگ در PLC متصل می‌شوند.
• دو سیمه: ساده‌ترین اما کم‌دقت‌ترین، زیرا مقاومت سیم‌های اتصال نیز در اندازه‌گیری لحاظ می‌شود.
• سه سیمه: رایج‌ترین و متداول‌ترین نوع در صنعت. یک سیم برای جریان تحریک و دو سیم برای اندازه‌گیری ولتاژ استفاده می‌شود که خطای ناشی از مقاومت سیم‌ها را تا حد زیادی جبران می‌کند.
• چهار سیمه: دقیق‌ترین نوع، که به طور کامل خطای مقاومت سیم‌های اتصال را حذف می‌کند.
• ماژول ورودی آنالوگ PLC: PLC دارای ماژول‌های ورودی آنالوگ خاصی است که برای خواندن سیگنال‌های RTD طراحی شده‌اند. این ماژول‌ها جریان کوچکی را از طریق RTD عبور می‌دهند و افت ولتاژ (که متناسب با مقاومت RTD است) را اندازه‌گیری می‌کنند.
• تبدیل سیگنال: ماژول ورودی آنالوگ، مقدار مقاومت اندازه‌گیری شده را به یک سیگنال دیجیتال تبدیل می‌کند.
• برنامه‌نویسی PLC: در برنامه PLC (با استفاده از زبان‌هایی مانند Ladder Logic، Structured Text و غیره)، این مقدار دیجیتال به دمای واقعی (بر حسب درجه سانتی‌گراد یا فارنهایت) تبدیل می‌شود. این تبدیل بر اساس منحنی مشخصه RTD (معمولاً استاندارد IEC 60751) انجام می‌شود.

    منطق کنترل:

پس از تبدیل دما، PLC از این مقدار برای اجرای منطق کنترلی خود استفاده می‌کند. این منطق می‌تواند شامل موارد زیر باشد:

• روشن/خاموش کردن هیترها یا فن‌ها (کنترل On/Off).
• تنظیم خروجی‌های آنالوگ برای کنترل شیرهای تناسبی یا درایوهای سرعت متغیر (کنترل PID).
• نمایش دما روی HMI (رابط انسان و ماشین).
• ثبت داده‌های دما برای تحلیل‌های بعدی.
• فعال کردن آلارم‌ها یا توقف اضطراری در صورت تجاوز دما از محدوده مجاز.

.

4.7.2. نوع سنسور RTD مناسب برای این کاربرد

برای کاربردهای عمومی در پرینترهای بارکد صنعتی و PLC، رایج‌ترین و مناسب‌ترین نوع RTD، Pt100 و Pt1000 است.

• Pt100: به معنای “پلاتین ۱۰۰ اهم”. این سنسور در دمای 0^\ C دارای مقاومت 100 \text{ اهم} است. این نوع RTD بسیار رایج و استاندارد صنعتی است و دقت بالایی دارد.
  • Pt1000: به معنای “پلاتین ۱۰۰۰ اهم”. این سنسور در دمای 0^\ C دارای مقاومت 1000 \text{ اهم} است. مزیت اصلی Pt1000 این است که مقاومت آن ۱۰ برابر Pt100 است، بنابراین تأثیر مقاومت سیم‌های اتصال بر اندازه‌گیری کمتر است و می‌توان از سیم‌های بلندتر یا نازک‌تر (در سیستم‌های دو سیمه) استفاده کرد، بدون اینکه دقت به شدت کاهش یابد. این امر می‌تواند هزینه‌های کابل‌کشی را کاهش دهد.

انتخاب بین Pt100 و Pt1000:

    Pt100: اگر دقت بسیار بالا حیاتی است و از سیستم‌های سه یا چهار سیمه استفاده می‌شود، Pt100 انتخاب عالی است. ماژول‌های ورودی PLC معمولاً برای Pt100 بهینه‌سازی شده‌اند.

    Pt1000: اگر نیاز به کاهش هزینه‌های کابل‌کشی یا استفاده از سیستم‌های دو سیمه با دقت قابل قبول دارید، Pt1000 گزینه بهتری است. برخی PLCها ماژول‌های ورودی مخصوص Pt1000 نیز دارند.

.

3. پیاده‌سازی عملیاتی و ملاحظات نصب سنسورهای دما

پیاده‌سازی موفقیت‌آمیز سیستم‌های پایش دما در محیط‌های صنعتی نیازمند توجه دقیق به انتخاب سنسور، مکان‌یابی مناسب و یکپارچه‌سازی صحیح با سیستم‌های کنترل موجود است. نصب یا مکان‌یابی نامناسب سنسور، حتی با دقیق‌ترین سنسور، مستقیماً منجر به قرائت‌های نادرست و خطرات ایمنی بالقوه می‌شود. این موضوع تأکید می‌کند که کیفیت سخت‌افزار تنها یک بخش از معادله است؛ مهندسی دقیق و رعایت بهترین شیوه‌ها در طول استقرار به همان اندازه برای داده‌های قابل اعتماد حیاتی هستند.

1.3. انتخاب سنسور مناسب

این انتخاب سنسور دما باید بر اساس چندین عامل کلیدی مرتبط با کاربرد خاص انجام شود:

• محدوده دما: سنسور باید قادر به اندازه‌گیری در محدوده دمایی مورد انتظار فرآیند باشد. ترموکوپل‌ها برای دماهای بسیار بالا (تا ۲۰۰۰ درجه سانتی‌گراد)، RTDها برای محدوده‌های وسیع‌تر و دقیق‌تر (تا ۶۰۰ درجه سانتی‌گراد) و ترمیستورها برای محدوده‌های باریک‌تر و متوسط (تا ۱۵۰ درجه سانتی‌گراد) مناسب هستند.
• دقت مورد نیاز: برای کاربردهایی که به دقت بالا در محدوده وسیع نیاز دارند، RTDها ایده‌آل هستند. ترمیستورها برای دقت بالا در محدوده باریک مناسبند، در حالی که ترموکوپل‌ها دقت کمتری دارند.
• شرایط محیطی و دوام: در محیط‌های خشن با لرزش، فشار یا مواد خورنده، ترموکوپل‌ها به دلیل ساختار مقاومشان دوام بالاتری دارند. RTDها اگر به خوبی محافظت شوند، می‌توانند در محیط‌های خشن عمل کنند، اما ترمیستورها برای محیط‌های کنترل‌شده‌تر مناسب‌ترند.
• زمان پاسخ‌گویی: برای کاربردهایی که تغییرات سریع دما را پایش می‌کنند، ترمیستورها سریع‌ترین پاسخ را دارند، پس از آن ترموکوپل‌ها و سپس RTDها.
• هزینه: ترمیستورها مقرون‌به‌صرفه‌ترین گزینه هستند، در حالی که RTDها (به دلیل پلاتین) گران‌ترند.

.

2.3. مکان‌یابی و نصب

این مکان‌یابی و نصب صحیح سنسور دما برای اطمینان از صحت و قابلیت اطمینان اندازه‌گیری‌ها حیاتی است.

• اصل کلی: سنسور باید در ناحیه‌ای با شدیدترین شرایط فرآیند قرار گیرد؛ در سردترین نقطه مورد انتظار برای کنترل حداقل دما و در گرم‌ترین نقطه مورد انتظار برای کنترل حداکثر دما.
• خطوط لوله و ردیابی حرارتی (Heat Trace): سنسور باید مستقیماً و با زاویه ۹۰ درجه روی لوله نصب شود تا ردیابی حرارتی مؤثر باشد. از قرار دادن سنسور خیلی نزدیک به منبع حرارت (برای جلوگیری از قرائت‌های کاذب بالا) یا نقاط جذب حرارت (مانند شیرها، ساپورت‌ها، فلنج‌ها که سردتر هستند) باید اجتناب شود، زیرا این نقاط می‌توانند سردتر از بقیه سیستم باشند. در صورت وجود تفاوت‌های محیطی قابل توجه (مانند نصب در داخل یا خارج ساختمان یا تفاوت در ضخامت عایق)، ممکن است نیاز به چندین منطقه کنترل با سنسورهای جداگانه باشد.
• کوره‌ها و راکتورها: طراحی و نصب سنسورها برای اندازه‌گیری ایمن و قابل اعتماد در کوره‌های فرآیندی و راکتورها نیاز به تخصص بالایی دارد. سنسورهای دمای سطح معمولاً با لحیم‌کاری، جوشکاری، پیچ کردن یا بستن متصل می‌شوند.
• ترموول‌ها (Thermowells): برای محافظت از سنسورها (RTDها، ترموکوپل‌ها) در برابر محیط‌های خورنده، فشار بالا یا مواد ساینده استفاده می‌شوند و امکان تعویض سنسور را بدون نشت فرآیند فراهم می‌کنند. اطمینان حاصل شود که نوک سنسور به انتهای ترموول می‌رسد و اتصال محکم است تا تماس حرارتی خوب و قرائت‌های دقیق فراهم شود.
• طول غوطه‌وری (Immersion Length): برای به حداقل رساندن خطای هدایت حرارتی (انتقال حرارت در طول غلاف سنسور یا دیواره ترموول)، طول غوطه‌وری باید حداقل ۱۰ برابر قطر ترموول یا غلاف سنسور برای یک عنصر بدون پوشش باشد.
• محیط‌های خطرناک: در محیط‌های خطرناک از محفظه‌های ضد انفجار (Explosion-proof enclosures) استفاده شود تا از ایمنی عملیات اطمینان حاصل شود.

.

3.3. یکپارچه‌سازی با سیستم‌های جمع‌آوری داده (DAQ) و کنترل (PLC/DCS)

یکپارچه‌سازی سنسورهای دما با سیستم‌های کنترل صنعتی یک معماری لایه‌ای را نشان می‌دهد که در آن داده‌های دما صرفاً اندازه‌گیری نمی‌شوند، بلکه برای کنترل، تشخیص و تحلیل تاریخی “تبدیل” و “غنی‌سازی” می‌شوند.

• جریان داده: سنسورها متغیرهای فرآیند (مانند دما) را اندازه‌گیری می‌کنند و یک ترانسمیتر (Transmitter) این اندازه‌گیری را به یک سیگنال الکتریکی استاندارد (مانند سیگنال جریان ۴-۲۰ میلی‌آمپر) تبدیل می‌کند.
• حلقه جریان ۴-۲۰ میلی‌آمپر (4-20mA Current Loop): این استاندارد به دلیل سادگی، سیم‌کشی کمتر، و حساسیت کمتر به نویز الکتریکی و اثرات بارگذاری در فواصل طولانی، در بسیاری از صنایع غالب است. کارت ورودی آنالوگ PLC/DCS، توان (۲۴ ولت DC، بیش از ۲۰ میلی‌آمپر) را تأمین کرده و سیگنال ۴-۲۰ میلی‌آمپر را دریافت می‌کند. یک مقاومت دقیق ۲۵۰ اهم، سیگنال ۴-۲۰ میلی‌آمپر را به ۱-۵ ولت DC تبدیل می‌کند، که سپس توسط یک مبدل آنالوگ به دیجیتال (ADC) برای نمایش در HMI سیستم PLC/DCS دیجیتالی می‌شود.
• پروتکل( HART (Highway Addressable Remote Transducer: این پروتکل از حلقه ۴-۲۰ میلی‌آمپر برای ارسال سیگنال‌های دیجیتال به منظور کنترل، پایش و ایمنی استفاده می‌کند. این پروتکل امکان دسترسی از راه دور به اطلاعات تشخیصی و تحلیل عملکرد را فراهم می‌کند. این پروتکل می‌تواند اطلاعات فرآیند و هشدارهای تشخیصی “سلامت” دستگاه را ارائه دهد و امکان فعال‌سازی آلارم‌ها برای شرایط فرآیند (محدوده‌های بالا/پایین) یا مشکلات سلامت ابزار را فراهم می‌کند.
• یکپارچه‌سازی PLC/DCS : PLDها کنترل‌های ساده را انجام می‌دهند، در حالی که DCSها کنترل و پایش پیچیده‌تر را مدیریت می‌کنند. یکپارچه‌سازی از طریق پروتکل‌های ارتباطی مانند Modbus، PROFIBUS، OPC یا درایورهای بومی برای PLCهای ماژولار انجام می‌شود. مزایای این یکپارچه‌سازی شامل بهبود قابلیت اطمینان (از طریق افزونگی)، افزایش انعطاف‌پذیری و کنترل و پایش بهتر فرآیند است.
• نقش RTD در ثبت داده‌ها: RTCها در دیتالاگرها و سیستم‌های DAQ، برچسب‌های زمانی دقیقی را برای داده‌های ثبت‌شده فراهم می‌کنند که برای پایش زمان واقعی، پیکربندی و بازیابی داده‌ها از طریق USB، اترنت و وای‌فای حیاتی است. دیتالاگرها می‌توانند ده‌ها هزار نقطه داده را با برچسب‌های زمانی RTD ذخیره کنند.

RTD به عنوان فعال‌کننده خاموش این عمق تاریخی و تشخیصی عمل می‌کند. RTD نه تنها یک جزء جانبی نیست، بلکه فعال‌کننده خاموشی است که ستون فقرات زمانی را برای کل اکوسیستم داده فراهم می‌کند. این فناوری، عکس‌های لحظه‌ای زمان واقعی را به یک روایت تاریخی منسجم تبدیل می‌کند و به صنایع اجازه می‌دهد از کنترل‌های اساسی فراتر رفته و به سمت تحلیل‌های پیشرفته، حل مسئله فعال و قابلیت‌های پزشکی قانونی قوی حرکت کنند. این رویکرد لایه‌ای، با RTD به عنوان فعال‌کننده کلیدی بافت تاریخی، برای هوش صنعتی مدرن اساسی است.

.

4. نقش سنسورهای دما و داده‌های زمان‌بندی‌شده در پیشگیری و مدیریت حوادث صنعتی

در محیط‌های صنعتی، پایش دقیق دما و ثبت داده‌ها با برچسب زمانی نقش حیاتی در پیشگیری از حوادث، تشخیص زودهنگام ناهنجاری‌ها و انجام تحلیل‌های ریشه‌ای پس از وقوع رویدادها ایفا می‌کند. توانایی داده‌های دمای دارای برچسب زمانی RTD در فعال کردن “نگهداری پیش‌بینانه” (PdM)، نشان‌دهنده یک تغییر اساسی از حل مسئله واکنشی به مدیریت ریسک پیشگیرانه است. ناهنجاری‌های شناسایی‌شده در روندهای دمایی زمان واقعی، که به دقت توسط RTD تاریخ‌گذاری شده‌اند، هشدارهای زودهنگام را ارائه می‌دهند که مستقیماً از خرابی‌های فاجعه‌بار جلوگیری کرده و در نتیجه جان، اموال و تداوم عملیاتی را حفظ می‌کنند.

1.4. پایش انحرافات دما

سیستم‌های پایش دما به منظور شناسایی سریع انحرافات از شرایط ذخیره‌سازی توصیه شده یا پارامترهای فرآیند طراحی شده‌اند. این سیستم‌ها با تعیین آستانه‌های هشدار، هشدارهای زمان واقعی (مانند پیامک یا هشدارهای برنامه) را در صورت نقض شرایط دما/رطوبت فعال می‌کنند و امکان مداخله سریع را فراهم می‌آورند. برای اطمینان از اثربخشی، سنسورها باید در مناطقی که بیشترین تغییرپذیری دما انتظار می‌رود و کمترین تأثیر را از رویدادهای گذرا مانند باز شدن درب می‌پذیرند، قرار گیرند.

2.4.  نگهداری پیش‌بینانه و تشخیص ناهنجاری

داده‌های دمای دارای برچسب زمانی نقش محوری در نگهداری پیش‌بینانه (PdM) دارند، که رویکرد نگهداری را از واکنشی به پیش‌بینانه تغییر می‌دهد. این فرآیند شامل استفاده از تحلیل داده‌ها و فناوری‌های اینترنت اشیا (IoT) برای پیش‌بینی خرابی ماشین‌آلات است. داده‌های دمای دارای برچسب زمانی، تغییرات را به عنوان نشانگرهایی از سلامت سیستم پایش می‌کنند. الگوریتم‌های یادگیری ماشین (مانند Isolation Forest) برای شناسایی ناهنجاری‌ها در داده‌های سری زمانی دما به کار می‌روند. افزایش فرکانس ناهنجاری‌ها در داده‌های دما می‌تواند نشان‌دهنده خرابی قریب‌الوقوع مکانیکی باشد، که امکان برنامه‌ریزی پیشگیرانه نگهداری را فراهم می‌کند. این پایش پیش‌بینانه از طریق سنسورها، از خرابی تجهیزات جلوگیری کرده و زمان توقف را به حداقل می‌رساند. به عنوان مثال، در یک مطالعه، ناهنجاری‌ها در داده‌های دما تقریباً دو روز قبل از خرابی مشاهده شدند ، که نشان‌دهنده توانایی RTC در ارائه هشدارهای زودهنگام و دقیق برای جلوگیری از حوادث فاجعه‌بار است.

3.4. تحلیل حوادث

در صورت وقوع یک حادثه صنعتی یا فساد محصول، داده‌های دمای دارای برچسب زمانی به شواهد پزشکی قانونی حیاتی تبدیل می‌شوند. عدم تغییر و دقت آن (که توسط RTD فراهم می‌شود) برای تحلیل علل ریشه‌ای، حسابرسی‌های انطباق، ادعاهای بیمه و اثبات دقت و رعایت مقررات، حیاتی است و ارزش سنسور را فراتر از کنترل عملیاتی به مسئولیت‌پذیری حقوقی و نظارتی گسترش می‌دهد. تحقیقات حوادث بر یافتن علل ریشه‌ای برای جلوگیری از تکرار تأکید دارند، نه یافتن مقصر. داده‌های دقیق و دارای برچسب زمانی برای ثبت داده‌ها جهت تحلیل، رعایت استانداردها و عیب‌یابی حیاتی هستند.

مطالعات موردی – حوادث مرتبط با انحراف دما:

    واکنش‌های فرار شیمیایی/انفجارها: واکنش‌های کنترل‌نشده و شتاب‌دار به دلیل نقص سیستم‌های خنک‌کننده یا کنترل، مقیاس‌بندی نامناسب یا ورود ناخواسته ناخالصی‌ها رخ می‌دهند. این موارد منجر به افزایش سریع دما/فشار، انفجارها، انتشار مواد سمی یا آتش‌سوزی می‌شوند.

• مثال‌ها: حادثه Seveso که ناشی از ناپایداری حرارتی و واکنش فرار بود که منجر به باز شدن دیسک ترکیدگی شد. حادثه T2 Laboratories نیز به دلیل نقص سیستم خنک‌کننده و واکنش گرمازای کنترل‌نشده رخ داد که به پارگی راکتور و انفجار انجامید. داده‌های دارای برچسب زمانی از پایش فرآیند (مانند ترموکوپل‌ها در اتوکلاوها) می‌توانند دماهای آینده را پیش‌بینی کرده و مشکلات کیفی را پیش‌بینی یا هشدارها را فعال کنند.
• گرمای بیش از حد/آسیب تجهیزات: گرمای بیش از حد پره‌های توربین در نیروگاه‌ها می‌تواند به دلیل مشکلات احتراق، سوخت‌رسانی غیرعادی، افزایش ناگهانی بار یا انسداد تونل‌های خنک‌کننده رخ دهد.
• مثال: آتش‌سوزی پالایشگاه PBF Energy به دلیل تفسیر نادرست داده‌های دمای مادون قرمز که دماهای بالای لوله را نشان می‌داد، رخ داد. داده‌های دمای ژنراتور دارای برچسب زمانی می‌توانند گرمای بیش از حد خطرناک را قبل از وقوع آسیب منجر به خاموشی شناسایی کنند.
• فساد مواد غذایی/انحرافات زنجیره سرد: انحرافات دما (قرائت‌های خارج از محدوده توصیه شده) در طول تولید، حمل و نقل یا ذخیره‌سازی منجر به فساد، آلودگی و تخریب کالاهای فاسدشدنی (غذا، داروها) می‌شود.

.

    دیتالاگرهای دارای برچسب زمانی برای ثبت تاریخچه دما استفاده می‌شوند و امکان تحلیل پزشکی قانونی برای تعیین قابلیت مصرف محصول (مانند واکسن‌ها) را فراهم می‌کنند. نهادهای نظارتی (مانند FDA) برای تصمیم‌گیری در مورد رعایت استانداردها و فراخوان محصول به این داده‌ها تکیه می‌کنند.

داده‌های دارای برچسب زمانی به ایجاد یک جدول زمانی دقیق از آنچه اتفاق افتاده و زمان وقوع آن کمک می‌کند و در تحلیل علل ریشه‌ای مفید است. بینش‌های حاصل از تحلیل حوادث منجر به بهبود پروتکل‌های ایمنی، نگهداری پیشگیرانه و کاهش ضایعات می‌شود. RTD در این زمینه، ارزش سنسور را فراتر از کنترل عملیاتی به مسئولیت‌پذیری حقوقی و نظارتی گسترش می‌دهد.

.

5. نگهداری، کالیبراسیون و عیب‌یابی سنسورهای دما

حفظ دقت و طول عمر سنسورهای دما در محیط‌های صنعتی برای اطمینان از عملکرد مداوم و قابل اعتماد سیستم‌های پایش حیاتی است. این امر شامل اجرای برنامه‌های نگهداری پیشگیرانه، انجام کالیبراسیون منظم و داشتن توانایی عیب‌یابی مشکلات رایج است. رانش سنسور و قرائت‌های نادرست صرفاً “مشکل” نیستند، بلکه پیامدهای مستقیم قرار گرفتن در معرض محیط، فرسودگی و نگهداری ناکافی هستند. یک برنامه نگهداری پیشگیرانه قوی، به ویژه کالیبراسیون منظم، علت مستقیم پایداری دقت و افزایش طول عمر سنسور است، که در نتیجه از اختلالات عملیاتی و به خطر افتادن ایمنی جلوگیری می‌کند.

1.5. برنامه‌های نگهداری پیشگیرانه

برای اطمینان از طول عمر و دقت RTDها و ترموکوپل‌ها، نگهداری پیشگیرانه جامع شامل چندین عمل کلیدی است:

• کالیبراسیون دوره‌ای: کالیبراسیون منظم برای حفظ دقت سنسورها ضروری است، زیرا آن‌ها به مرور زمان به دلیل عوامل محیطی یا فرسودگی دچار رانش (Drift) می‌شوند. کالیبراسیون سالانه برای بیشتر پروب‌های دمای صنعتی توصیه می‌شود، اما در شرایط استفاده فشرده یا محیط‌های خورنده، ممکن است نیاز به کالیبراسیون هر شش ماه یک‌بار باشد. در صنعت داروسازی، کالیبراسیون آزمایشگاهی با اعتبار ISO 17025 اغلب الزامی است.
• بررسی آسیب فیزیکی: بازرسی روتین سنسورها برای علائم آسیب فیزیکی مانند خوردگی، ترک یا کابل‌های فرسوده ضروری است. آسیب فیزیکی می‌تواند دقت اندازه‌گیری را به خطر اندازد و منجر به خطرات ایمنی شود. تعویض سریع سنسورهای آسیب‌دیده برای جلوگیری از اختلال در فرآیندهای صنعتی و اطمینان از پایش قابل اعتماد دما لازم است.
• محافظت: استفاده از غلاف‌های محافظ یا ترموول‌ها در محیط‌های خشن (دماهای شدید، مواد شیمیایی خورنده، آسیب مکانیکی) حیاتی است. این اقدامات از سنسورها محافظت کرده، طول عمر آن‌ها را افزایش داده و نیاز به نگهداری مکرر را به حداقل می‌رسانند.
• تمیزکاری: به طور منظم گرد و غبار، کثیفی یا بقایای انباشته شده را با استفاده از روش‌ها و مواد تمیزکننده مناسب پاک کنید. از پاک‌کننده‌های ساینده یا مواد شیمیایی خشن که می‌توانند به عناصر سنسور آسیب برسانند، خودداری کنید. سنسورهای تمیز اندازه‌گیری‌های دمای قابل اعتمادتری را ارائه می‌دهند.
• اتصالات ایمن: به طور مکرر اتصالات کابل را برای اطمینان از ایمن بودن و عاری بودن از خوردگی بررسی کنید. اتصالات شل یا خورده شده می‌توانند مقاومت ایجاد کرده و منجر به قرائت‌های نادرست دما شوند.
• جبران‌سازی دما (Temperature Compensation): به ویژه در کاربردهایی که تغییرات دما حیاتی هستند، از تکنیک‌های جبران‌سازی دما برای تصحیح تغییرات در ویژگی‌های سنسور به دلیل نوسانات دما استفاده شود.
• تعویض باتری (برای سنسورهای باتری‌دار): در صورت کم بودن شارژ باتری، آن را تعویض کرده و سنسور را مجدداً آزمایش کنید تا از عملکرد صحیح اطمینان حاصل شود.
• بازرسی سیم‌کشی: سیم‌کشی را برای علائم فرسودگی، آسیب یا خوردگی بررسی کنید. اطمینان حاصل کنید که تمام اتصالات محکم و سالم هستند تا از افت سیگنال جلوگیری شود.
• به‌روزرسانی سیستم‌عامل/نرم‌افزار (در صورت لزوم): برای سنسورهای هوشمند، به‌روزرسانی‌های سیستم‌عامل یا نرم‌افزار موجود را اعمال کرده و عملکرد صحیح سنسور را تأیید کنید.

.

2.5. مشکلات رایج و راهکارهای عیب‌یابی

شناسایی و رفع مشکلات رایج سنسورهای دما برای حفظ دقت پایش ضروری است:

• قرائت‌های نادرست: این مشکل می‌تواند ناشی از کالیبراسیون نادرست، تداخل محیطی (مانند نزدیکی به منبع حرارت، نور مستقیم خورشید، تهویه نامناسب)، نصب نامناسب، و رانش سنسور باشد.
• رانش سنسور (Sensor Drift): کاهش تدریجی دقت سنسور به مرور زمان به دلیل خستگی، فرسودگی یا قرار گرفتن طولانی‌مدت در شرایط شدید.
• زمان پاسخ‌گویی کند: می‌تواند به مشکلات طراحی سنسور، محافظت ضعیف یا قرار گرفتن در مناطق با اتلاف حرارت مربوط باشد.
• تداخل نویز: نویز الکتریکی یا تداخل الکترومغناطیسی از تجهیزات مجاور می‌تواند عملکرد سنسور را مختل کند.
• عوامل محیطی: قرار گرفتن در معرض دماهای شدید، رطوبت، مواد شیمیایی خورنده، لرزش یا آسیب فیزیکی می‌تواند به سنسور آسیب برساند.
• مدار باز (Open Circuit): علائم آن شامل نمایش دمای بسیار بالا/بی‌نهایت یا کد خطا در دستگاه اندازه‌گیری است.
• مدار کوتاه (Short Circuit): با نمایش دمای بسیار پایین/منفی یا کد خطا مشخص می‌شود.
• خودگرمایی (Self-Heating – در ترمیستورها/RTDها): این مشکل معمولاً ناشی از تنظیم سطوح جریان نامناسب است.
• مراحل عیب‌یابی: عیب‌یابی شامل بررسی اتصالات سیم‌ها (به ویژه قطبیت برای ترموکوپل‌ها و نوع کابل صحیح)، بررسی منابع حرارتی محلی، بررسی تنظیمات ورودی کنترل‌کننده/نمایشگر دما، بازرسی فیزیکی برای آسیب و استفاده از مولتی‌متر برای تست پیوستگی/مقاومت (برای ترموکوپل‌ها/RTDها) است.

.

3.5. اهمیت کالیبراسیون و استانداردهای مربوطه (ISO 17025)

کالیبراسیون دقت و رعایت استانداردها را تضمین می‌کند. روش‌های کالیبراسیون شامل استفاده از حمام ترموستاتیک، کوره خشک (کالیبراتور بلوک خشک) و کالیبراتورهای قابل حمل است. مستندسازی نتایج کالیبراسیون برای ردیابی (Traceability) ضروری است.

مراحل دقیق عیب‌یابی و تأکید بر استانداردهای کالیبراسیون (مانند ISO 17025) نقش حیاتی پرسنل ماهر و رویه‌های استاندارد شده را در حفظ یکپارچگی داده‌های دما برجسته می‌کند. این موضوع نه تنها بر کارایی عملیاتی، بلکه بر رعایت مقررات و اعتبار داده‌های مورد استفاده در تحقیقات حوادث نیز تأثیر مستقیم دارد. پیچیدگی عیب‌یابی (مانلاً تشخیص بین مدارهای باز/کوتاه، رانش و تداخل خارجی) و ضرورت کالیبراسیون دقیق (اغلب مطابق با استانداردهای معتبر مانند ISO 17025) نشان می‌دهد که سیستم‌های پایش دمای قابل اعتماد به چیزی فراتر از اجزای آماده نیاز دارند. آن‌ها به پرسنل ماهر، رویه‌های استاندارد شده و تضمین کیفیت دقیق نیازمندند.

 اعتبار ISO 17025 برای کالیبراسیون نشان‌دهنده تعهد به قابلیت ردیابی متولوژیکی و شایستگی است که برای یکپارچگی داده‌ها بسیار مهم است. این موضوع تأکید می‌کند که “قابلیت اعتماد” داده‌های دما، که برای تصمیم‌گیری‌های حیاتی، رعایت مقررات و تحلیل‌های پزشکی قانونی پس از حادثه حیاتی است، نتیجه مستقیم یک اکوسیستم با پشتیبانی خوب از سرمایه انسانی ماهر و فرآیندهای کیفیت دقیق است، نه فقط خود سنسور. این امر نشان می‌دهد که سرمایه‌گذاری در آموزش، گواهینامه و سیستم‌های مدیریت کیفیت قوی به همان اندازه سرمایه‌گذاری در سخت‌افزار برای کاهش خطرات عملیاتی، مالی و اعتباری حیاتی است.

.

6. نتیجه‌گیری

سنسورهای دما، به‌ویژه در ترکیب با قابلیت‌های زمان‌بندی دقیق ساعت‌های زمان واقعی (RTD)، ستون فقرات سیستم‌های پایش و کنترل مدرن در طیف وسیعی از صنایع را تشکیل می‌دهند. انتخاب دقیق سنسور (RTD، ترمیستور، ترموکوپل) بر اساس محدوده دما، دقت، دوام و زمان پاسخ‌گویی مورد نیاز، یک تصمیم مهندسی اساسی است که به طور مستقیم بر قابلیت اطمینان و صحت داده‌های جمع‌آوری‌شده تأثیر می‌گذارد.

یکپارچه‌سازی RTD، داده‌های دمایی خام را به اطلاعات عملیاتی با زمینه زمانی غنی تبدیل می‌کند. این برچسب‌گذاری زمانی دقیق، صرفاً یک قابلیت ثبت سوابق نیست، بلکه زیربنای قابلیت‌های پیشرفته‌ای مانند تحلیل روند، همبستگی رویدادها، نگهداری پیش‌بینانه و تحقیقات پزشکی قانونی است. این هم‌افزایی، صنایع را قادر می‌سازد تا از رویکردهای واکنشی به سمت مدیریت ریسک پیشگیرانه حرکت کنند، که به طور مستقیم به حفظ کیفیت محصول، رعایت مقررات، بهینه‌سازی کارایی عملیاتی و افزایش ایمنی کمک می‌کند.

کاربردهای گسترده این فناوری‌ها در صنایع فرآیندی (نفت و گاز، داروسازی، غذایی و آشامیدنی) و بخش‌های تولید و اتوماسیون (نیروگاه‌ها، HVAC، پرینترهای بارکد صنعتی و PLCها) بر ضرورت جهانی “دانستن زمان” وقوع دما تأکید دارد. مفهوم زنجیره سرد به وضوح نشان می‌دهد که چگونه هشدارهای زمان واقعی، فعال‌شده توسط داده‌های دارای برچسب زمانی RTD، می‌توانند مستقیماً از فساد، آلودگی و ضررهای مالی جلوگیری کنند و انطباق با مقررات سخت‌گیرانه را تضمین نمایند.

برای حفظ یکپارچگی و طول عمر این سیستم‌ها، نگهداری پیشگیرانه جامع، شامل کالیبراسیون دوره‌ای، بازرسی فیزیکی، تمیزکاری، و اطمینان از اتصالات ایمن، ضروری است. رانش سنسور و قرائت‌های نادرست پیامدهای مستقیم نگهداری ناکافی هستند. رویه‌های عیب‌یابی دقیق و رعایت استانداردهای کالیبراسیون (مانند ISO 17025) بر نقش حیاتی پرسنل ماهر و رویه‌های استاندارد شده در حفظ قابلیت اعتماد داده‌ها تأکید دارد. این امر نه تنها بر کارایی عملیاتی، بلکه بر اعتبار داده‌های مورد استفاده در تحقیقات حوادث و مسئولیت‌پذیری حقوقی و نظارتی نیز تأثیر مستقیم دارد.
