سنسورهای دمای IC در کاربردهای صنعتی: عملکرد، نصب و ملاحظات عملیاتی:بخش اول

سنسورهای دمای مجتمع (IC) جزء حیاتی سیستم‌های کنترل و پایش در طیف وسیعی از صنایع مدرن به شمار می‌روند. این حسگرها، که به دلیل اندازه کوچک، هزینه پایین و خروجی خطی خود شناخته شده‌اند، قابلیت‌های پایش دما را به طور مستقیم و بدون نیاز به مدارهای پیچیده اضافی ارائه می‌دهند. این گزارش به بررسی عمیق اصول عملکرد، کاربردهای عملی، ملاحظات نصب و اجرا، و نقش حیاتی این سنسورها در حفظ ایمنی و کارایی عملیاتی در محیط‌های صنعتی می‌پردازد.

1. مقدمه‌ای بر سنسورهای دمای مجتمع (IC)

سنسورهای دمای مجتمع، مبدل‌های دمایی هستند که خروجی الکتریکی متناسب با دمای مطلق تولید می‌کنند. این سنسورها به دلیل ویژگی‌های خاص خود، به ابزاری ارزشمند در بسیاری از صنایع تبدیل شده‌اند.

1.1. اصول و ویژگی‌های بنیادی

سنسورهای دمای IC مدارهای مجتمعی هستند که به عنوان مبدل دمای دو ترمینالی عمل می‌کنند و جریان خروجی متناسب با دمای مطلق تولید می‌نمایند. اصل کار این سنسورها بر پایه فیزیک نیمه‌هادی‌ها استوار است؛ تغییر دما در یک پیوند نیمه‌هادی P-N، بر حرکت حامل‌های بار تأثیر می‌گذارد و در نتیجه، جریان (در ولتاژ ثابت) یا ولتاژ (در جریان ثابت) در سراسر پیوند تغییر می‌کند. برخی از طراحی‌ها از تفاوت ولتاژ بین دو ترانزیستور با جریان‌های کلکتور متفاوت برای اندازه‌گیری دما استفاده می‌کنند.

این سنسورها دارای بسته‌بندی کوچک با جرم حرارتی پایین و زمان پاسخ سریع هستند. حساسیت خروجی معمولاً 10 میلی‌ولت بر درجه سانتی‌گراد است. سنسورهای IC خطی بودن خوبی را نشان می‌دهند و غیرخطی بودن آنها معمولاً کمتر از 1 درجه سانتی‌گراد در کل محدوده دمایی عملیاتی است. به عنوان مثال، LM35 خطی بودن ±0.15 درجه سانتی‌گراد را ارائه می‌دهد.

خروجی آنالوگ و خروجی دیجیتال

سنسورهای IC هم با خروجی‌های آنالوگ (ولتاژ یا جریان) و هم با خروجی‌های دیجیتال در دسترس هستند. سنسورهای دیجیتال اغلب دارای مبدل‌های آنالوگ به دیجیتال (A-D) داخلی هستند که وضوح اندازه‌گیری را تعیین می‌کنند؛ به عنوان مثال، 10 بیت وضوح 0.25 درجه سانتی‌گراد و 12 بیت وضوح 0.0625 درجه سانتی‌گراد را فراهم می‌کند. رابط‌های ارتباطی دیجیتال رایج شامل I2C، SPI و OneWire هستند. LM35 و LM3911 نمونه‌هایی از سنسورهای IC با خروجی آنالوگ هستند، در حالی که AD590 و AD592 نمونه‌هایی با خروجی جریان می‌باشند.

یک مزیت کلیدی سنسورهای IC، ماهیت “مجتمع” آنها است. این به معنای آن است که این سنسورها اغلب شامل مدارهای تهویه سیگنال، مبدل‌های آنالوگ به دیجیتال و مدارهای خطی‌سازی به طور مستقیم بر روی تراشه هستند. برخلاف ترموکوپل‌ها یا RTDها که معمولاً به مدارهای خارجی، اغلب پیچیده، برای خطی‌سازی و تقویت نیاز دارند ، سنسورهای IC خروجی مستقیم ولتاژ، جریان یا دیجیتال را بدون نیاز به مدار اضافی ارائه می‌دهند. این ویژگی به طور قابل توجهی طراحی سیستم را ساده می‌کند، تعداد کلی قطعات را کاهش می‌دهد، هزینه‌های تولید را پایین می‌آورد و زمان توسعه را تسریع می‌بخشد. این امر سنسورهای IC را به گزینه‌ای جذاب برای دستگاه‌های الکترونیکی تولید انبوه و سیستم‌های صنعتی فشرده تبدیل می‌کند که در آنها فضا و بودجه از ملاحظات حیاتی هستند.

.

روند رو به رشد به سمت خروجی‌های دیجیتال، اغلب با رابط‌های استاندارد مانند I2C و SPI، بازتاب مستقیمی از روند گسترده‌تر صنعتی به سمت دیجیتالی‌سازی، اینترنت اشیا صنعتی (IIoT) و کارخانه‌های هوشمند است. خروجی‌های دیجیتال ذاتاً حساسیت به نویز الکتریکی را کاهش می‌دهند، سیم‌کشی را در فواصل طولانی‌تر ساده می‌کنند و ارتباط مستقیم و یکپارچه با ریزپردازنده‌ها، کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) و سایر سیستم‌های کنترل دیجیتال را امکان‌پذیر می‌سازند. این امر جمع‌آوری داده‌های بلادرنگ، تحلیل‌های پیشرفته و پایش از راه دور را تسهیل می‌کند و فراتر از خوانش‌های ساده دما به پایش جامع سلامت سیستم و تصمیم‌گیری خودکار می‌پردازد.

2.1. مزایا و محدودیت‌های سنسورهای IC

مزایا:

    هزینه پایین: سنسورهای IC به طور قابل توجهی ارزان هستند.

    خروجی مستقیم و خطی: این سنسورها خروجی ولتاژ، جریان یا دیجیتال مستقیم و خطی ارائه می‌دهند که نیازی به مدارهای اضافی یا تطبیق منحنی ندارد. این ویژگی باعث سهولت در خواندن و یکپارچه‌سازی می‌شود.

    اندازه کوچک و پاسخ سریع: بسته بندی کوچک، جرم حرارتی پایین و زمان پاسخ سریع از ویژگی‌های بارز آنها است.

    رابط‌های ارتباطی متنوع: انواع رابط‌های ارتباطی آنالوگ و دیجیتال را پشتیبانی می‌کنند.

محدودیت‌ها:

    محدوده دمایی محدود: یک ضعف اصلی سنسورهای IC، محدوده دمایی عملیاتی باریک آنها است که معمولاً از 55- تا 150+ درجه سانتی‌گراد است.

    تغییرات دقت: دقت بین مدل‌های مختلف سنسورهای IC می‌تواند تفاوت زیادی داشته باشد.

    بسته‌بندی کوچک: در برخی کاربردهای غوطه‌وری، بسته‌بندی کوچک آنها می‌تواند مانعی برای کاربردهای کم‌هزینه باشد.

محدوده دمایی باریک سنسورهای IC، یک محدودیت مهم است که با ماهیت نیمه‌هادی آنها ارتباط مستقیم دارد. در مقابل، ترموکوپل‌ها می‌توانند در دماهای بسیار گسترده‌تری (تا بیش از 2000 درجه سانتی‌گراد) و RTDها تا 600 درجه سانتی‌گراد عمل کنند. این تفاوت فاحش، یک بده‌بستان اساسی در فناوری‌های حسگر دما را نشان می‌دهد. در حالی که سنسورهای IC به دلیل سطح بالای یکپارچگی خود در سهولت استفاده، خطی بودن و مقرون به صرفه بودن برتری دارند، اما اساساً توسط ویژگی‌های عملکردی مواد نیمه‌هادی که بر پایه آنها ساخته شده‌اند، محدود می‌شوند. این بدان معناست که برای کاربردهای صنعتی که نیاز به اندازه‌گیری دما در خارج از این محدوده متوسط (مانند کوره‌ها یا کاربردهای کرایوژنیک) دارند، فناوری‌های حسگر جایگزین، با وجود پیچیدگی و هزینه بالقوه بالاتر، همچنان ضروری هستند.

2. کاربردهای صنعتی و محیط‌ها

سنسورهای دمای IC به دلیل ویژگی‌های منحصر به فرد خود در طیف وسیعی از صنایع و محیط‌ها به کار گرفته می‌شوند. توانایی آنها در ارائه خروجی مستقیم و خطی، همراه با اندازه کوچک و زمان پاسخ سریع، آنها را برای پایش و کنترل دقیق دما در سیستم‌های مختلف مناسب می‌سازد.

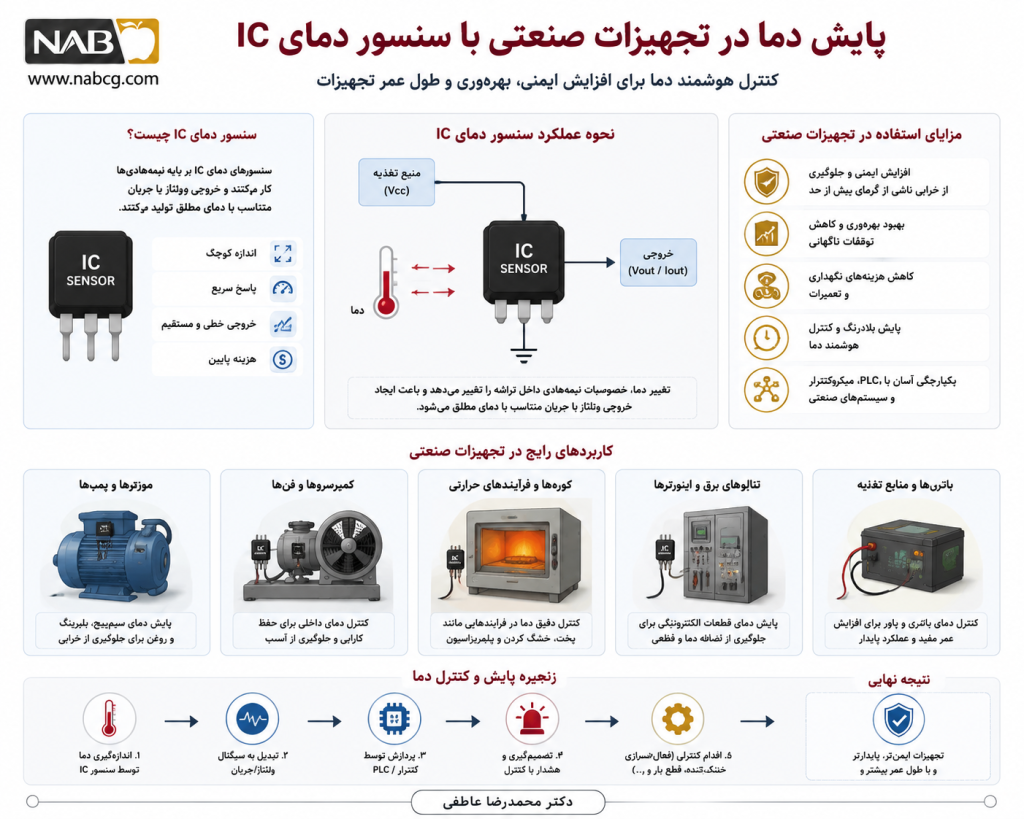

1.2. کاربرد سنسورهای دمای IC در تولید و کنترل فرآیند

.

۱.1.2. دستگاه‌ها و محیط‌های کاربردی:

    ماشین‌آلات صنعتی:

• موتورها و پمپ‌ها: نظارت بر دمای سیم‌پیچ‌ها، بلبرینگ‌ها و روغن برای جلوگیری از گرمای بیش از حد و خرابی مکانیکی.
• کمپرسورها و فن‌ها: پایش دمای داخلی برای اطمینان از کارایی و جلوگیری از آسیب.
• ربات‌های صنعتی: کنترل دمای موتورها و درایوها در بازوهای رباتیک برای حفظ دقت و طول عمر.

.

    خطوط تولید و فرآیندهای حرارتی:

• کوره‌ها و خشک‌کن‌ها: کنترل دقیق دما برای فرآیندهایی مانند پخت، پلیمریزاسیون، خشک کردن مواد غذایی یا شیمیایی.
• سیستم‌های خنک‌کننده و چیلرها: نظارت بر دمای سیال خنک‌کننده برای حفظ دمای مطلوب در فرآیند.
• مخازن واکنش شیمیایی: پایش دمای واکنش‌دهنده‌ها برای کنترل سرعت واکنش و جلوگیری از واکنش‌های ناخواسته.
• سیستم‌های تهویه مطبوع (HVAC) صنعتی: کنترل دمای محیط‌های تولیدی حساس به دما مانند اتاق‌های تمیز (Clean Rooms) در صنایع داروسازی یا الکترونیک.

.

    تابلوهای کنترل و محفظه‌های الکترونیکی:

• نظارت بر دمای داخلی تابلوهای برق، درایوهای موتور، PLCها و سایر تجهیزات الکترونیکی حساس برای جلوگیری از گرمای بیش از حد قطعات و افزایش قابلیت اطمینان سیستم.

.

    صنایع غذایی و داروسازی:

• فرآیندهای پخت و پز و استریلیزاسیون: اطمینان از رسیدن به دمای مورد نیاز برای از بین بردن میکروارگانیسم‌ها و حفظ ایمنی محصول.
• نگهداری و انبارداری: پایش دمای سردخانه‌ها و انبارهای مواد اولیه و محصولات نهایی برای جلوگیری از فساد یا تغییر خواص.

.

    صنایع پتروشیمی و پالایشگاه‌ها:

• نظارت بر دمای راکتورها، مبدل‌های حرارتی و خطوط لوله برای کنترل فرآیندهای شیمیایی، جلوگیری از نقاط داغ (Hot Spots) و افزایش ایمنی.

2.1.2 چه زمانی حوادث رخ می‌دهد و از سنسور دمای IC استفاده می‌کنیم؟

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به حوادث، خرابی تجهیزات، کاهش کیفیت محصول یا خطرات ایمنی شود.

    گرم شدن بیش از حد (Overheating):

• خرابی تجهیزات: در موتورها، بلبرینگ‌ها، قطعات الکترونیکی، ترانسفورماتورها و درایوها، افزایش دما می‌تواند منجر به ذوب شدن عایق‌ها، کاهش عمر مفید قطعات و در نهایت خرابی کامل دستگاه شود. سنسور دما در این نقاط، هشدار می‌دهد یا سیستم را خاموش می‌کند.
• آتش‌سوزی: در محیط‌هایی که مواد قابل اشتعال وجود دارد (مانند پالایشگاه‌ها یا کارخانه‌های شیمیایی)، گرمای بیش از حد می‌تواند منجر به آتش‌سوزی شود. سنسور دما به عنوان بخشی از سیستم‌های تشخیص حریق عمل می‌کند.

.

    انحراف از دمای بهینه فرآیند:

• کاهش کیفیت محصول: در صنایع غذایی، داروسازی، پلاستیک‌سازی یا تولید نیمه‌هادی‌ها، دمای نامناسب در طول فرآیند (مثلاً پخت ناکافی، خنک‌سازی سریع یا آهسته) می‌تواند منجر به محصولاتی با کیفیت پایین، خواص فیزیکی نامطلوب یا حتی غیرقابل استفاده شود.
• واکنش‌های ناخواسته: در فرآیندهای شیمیایی، دمای خارج از محدوده می‌تواند منجر به واکنش‌های جانبی، تولید محصولات ناخواسته یا حتی واکنش‌های انفجاری شود.

.

    نظارت بر محیط‌های خطرناک:

• تشخیص افزایش دما در نزدیکی مخازن حاوی مواد شیمیایی فرار یا قابل اشتعال که می‌تواند نشان‌دهنده نشت، واکنش‌های کنترل نشده یا خطرات ایمنی باشد.

.

    کنترل کیفیت و بهره‌وری:

• اطمینان از حفظ دمای مطلوب در طول فرآیند، نه تنها از حوادث جلوگیری می‌کند بلکه به حفظ ثبات و تکرارپذیری فرآیند و در نتیجه افزایش بهره‌وری و کاهش ضایعات کمک می‌کند.

.

3.1.2. نصب و اجرای عملیاتی سنسور دمای IC

اینجا نصب و اجرای سنسورهای دمای IC شامل انتخاب محل مناسب، اتصال صحیح و یکپارچه‌سازی با سیستم کنترل است.

نصب فیزیکی:

• محل نصب: سنسور باید تا حد امکان نزدیک به نقطه‌ای که دما باید اندازه‌گیری شود، نصب شود. برای اندازه‌گیری دمای سطح، سنسور باید در تماس حرارتی خوب با سطح باشد (مثلاً با استفاده از خمیر حرارتی یا چسباندن). برای اندازه‌گیری دمای هوا یا مایع، سنسور باید در مسیر جریان قرار گیرد.
• محافظت: سنسور و سیم‌کشی آن باید در برابر عوامل محیطی نامطلوب مانند رطوبت، گرد و غبار، ارتعاشات مکانیکی، تداخلات الکترومغناطیسی (EMI) و مواد شیمیایی خورنده محافظت شود. این کار معمولاً با استفاده از محفظه‌های مناسب (Enclosures) یا پوشش‌های محافظ انجام می‌شود.
• ایزولاسیون حرارتی: در برخی موارد، برای جلوگیری از تأثیر دمای محیط اطراف بر دقت اندازه‌گیری، سنسور ممکن است نیاز به ایزولاسیون حرارتی از سایر منابع گرما داشته باشد.

.

شناسایی دما و اجرای عملیات:

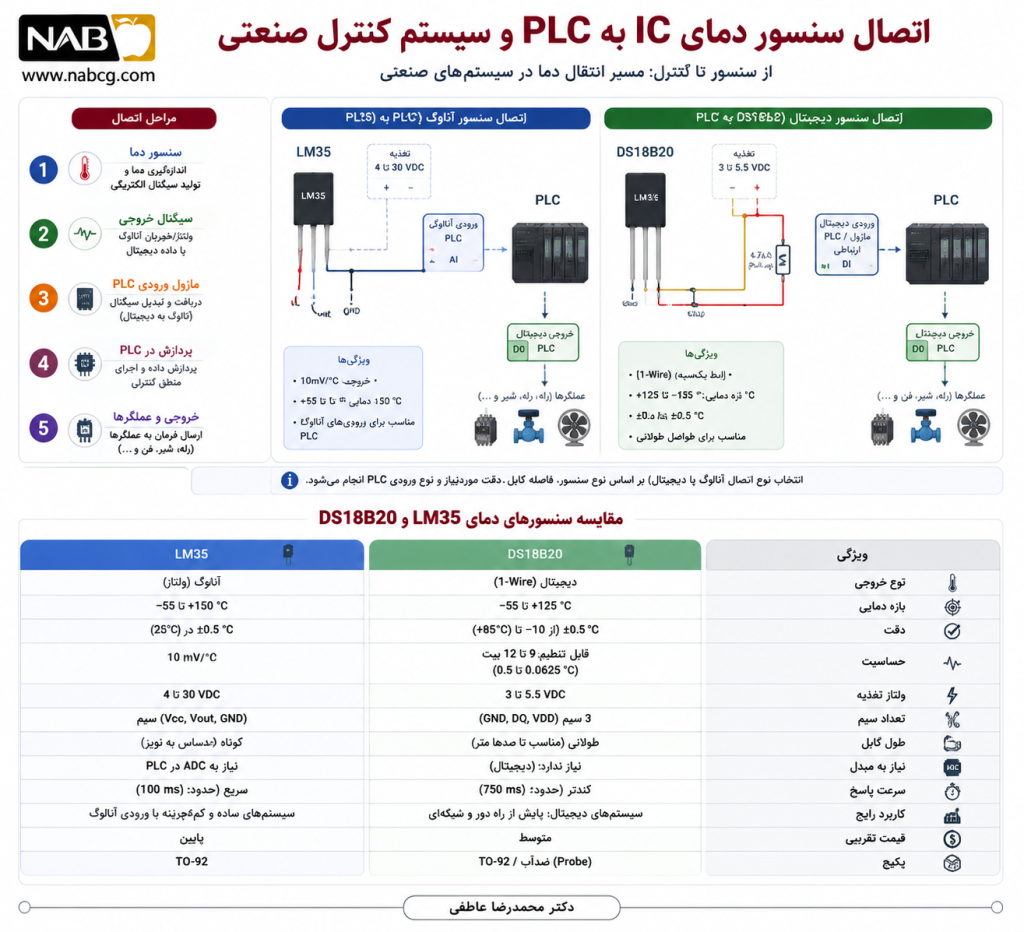

• اتصال الکتریکی: سنسور به منبع تغذیه (معمولاً ۳.۳ ولت یا ۵ ولت) و پایه‌های ورودی یک میکروکنترلر (مانند آردوینو، ESP32) یا یک PLC (Programmable Logic Controller) متصل می‌شود.
• سنسورهای آنالوگ (مانند LM35): خروجی ولتاژ سنسور به یک ورودی آنالوگ (ADC) میکروکنترلر متصل می‌شود. میکروکنترلر، ولتاژ را خوانده و با استفاده از فرمول کالیبراسیون سنسور (مثلاً ۱۰ میلی‌ولت به ازای هر درجه سانتی‌گراد برای LM35)، آن را به دما تبدیل می‌کند.
• سنسورهای دیجیتال (مانند DS18B20، TMP102): این سنسورها از پروتکل‌های ارتباطی دیجیتال (مانند 1-Wire یا I2C) برای ارسال داده‌های دما استفاده می‌کنند. میکروکنترلر با استفاده از کتابخانه‌های مربوطه، داده‌های دیجیتال را از سنسور درخواست کرده و دما را به صورت مستقیم دریافت می‌کند.

• پردازش داده: میکروکنترلر یا PLC داده‌های دمای دریافتی را پردازش می‌کند. این شامل:
• فیلتر کردن: حذف نویز از سیگنال دما (به خصوص برای سنسورهای آنالوگ).
• کالیبراسیون: در صورت نیاز، اعمال تصحیحات برای افزایش دقت.
• مقایسه با آستانه‌ها: مقایسه دمای اندازه‌گیری شده با مقادیر حداقل و حداکثر مجاز از پیش تعریف شده.

.

    اقدامات کنترلی و هشدار:

• نمایش دما: دمای اندازه‌گیری شده می‌تواند روی یک نمایشگر (LCD، OLED) یا یک رابط کاربری گرافیکی (HMI) برای اپراتور نمایش داده شود.
• سیستم هشدار: اگر دما از محدوده مجاز خارج شود، سیستم می‌تواند یک هشدار صوتی/تصویری (آژیر، چراغ چشمک‌زن) فعال کند، پیامک یا ایمیل ارسال کند یا اطلاعات را به یک سیستم SCADA (Supervisory Control and Data Acquisition) بفرستد.
• کنترل فرآیند: مهم‌ترین کاربرد، استفاده از داده دما در یک حلقه کنترل بازخورد (Feedback Control Loop) است. به عنوان مثال:
• اگر دما خیلی بالا رفت، سیستم می‌تواند یک فن خنک‌کننده را روشن کند یا توان یک هیتر را کاهش دهد.
• اگر دما خیلی پایین آمد، سیستم می‌تواند یک هیتر را روشن کند.
• در موارد اضطراری، سیستم می‌تواند ماشین‌آلات را خاموش کند تا از آسیب بیشتر جلوگیری شود.

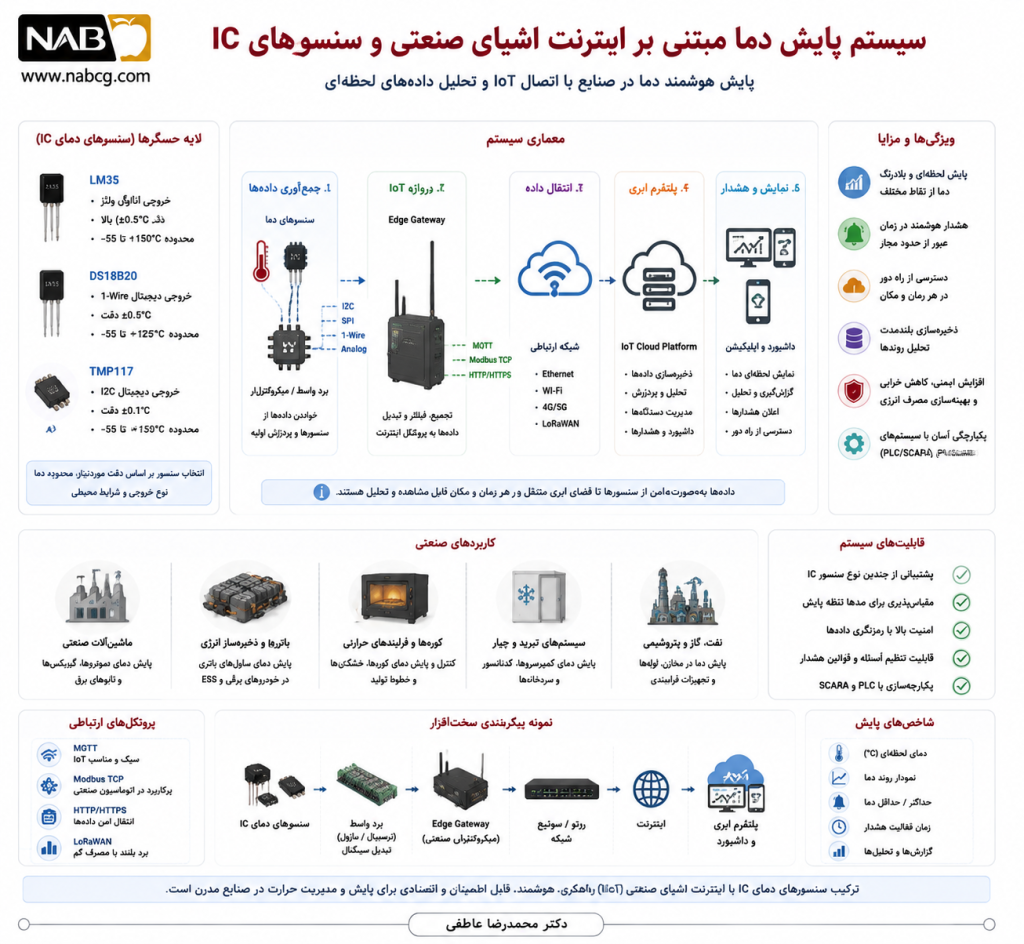

• ثبت داده (Data Logging): داده‌های دما می‌توانند به صورت دوره‌ای ثبت شوند (مثلاً در حافظه داخلی میکروکنترلر، کارت SD یا پایگاه داده ابری) تا برای تحلیل‌های بعدی، بهینه‌سازی فرآیند یا عیب‌یابی مورد استفاده قرار گیرند.

.

4.1.2. کدام سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

انتخاب نوع سنسور دمای IC بستگی به نیازهای خاص کاربرد دارد، از جمله دقت مورد نیاز، محدوده دما، محیط عملیاتی، سرعت پاسخ، هزینه و پیچیدگی پیاده‌سازی.

    سنسورهای دمای آنالوگ (Analog Temperature Sensors):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. بسیار ساده در استفاده، ارزان و مناسب برای کاربردهای عمومی که دقت بسیار بالا حیاتی نیست.
• مثال‌ها:

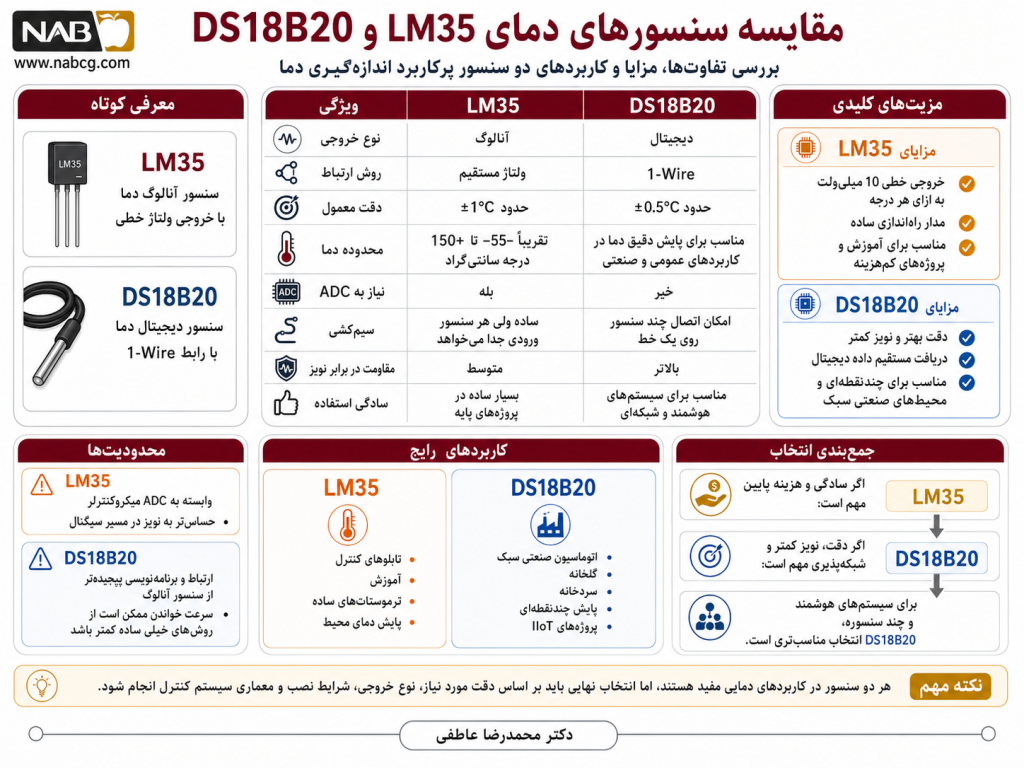

    LM35: خروجی ۱۰ میلی‌ولت به ازای هر درجه سانتی‌گراد. محدوده اندازه‌گیری معمولاً از ۵۵- تا ۱۵۰+ درجه سانتی‌گراد. دقت حدود ±۱ درجه سانتی‌گراد.

    TMP36: مشابه LM35، اما با خروجی ولتاژ متناسب با دمای سانتی‌گراد و مناسب برای ولتاژهای پایین‌تر.

• کاربرد: نظارت بر دمای محیطی در تابلوهای کنترل، موتورهای عمومی، سیستم‌های HVAC ساده.

    سنسورهای دمای دیجیتال (Digital Temperature Sensors):

• ویژگی‌ها: خروجی داده‌های دما به صورت دیجیتال. دقت بسیار بالاتر، نویز کمتر، عدم نیاز به کالیبراسیون ADC، قابلیت اتصال چندین سنسور به یک خط ارتباطی.
• مثال‌ها:

    DS18B20: از پروتکل 1-Wire استفاده می‌کند. بسیار محبوب برای کاربردهایی که نیاز به دقت بالا (تا ۰.۵± درجه سانتی‌گراد) و قابلیت اتصال چندین سنسور به یک پین میکروکنترلر دارند. مناسب برای محیط‌های کمی خشن‌تر (ضد آب).

    TMP102، ADT7420، LM75: از پروتکل I2C استفاده می‌کنند. دقت بسیار بالا (تا ۰.۲۵± درجه سانتی‌گراد)، رزولوشن بالا. مناسب برای کاربردهای دقیق و حساس مانند تجهیزات پزشکی، ابزار دقیق و کنترل فرآیندهای صنعتی حساس.

    DHT11/DHT22 (سنسورهای دما و رطوبت): اینها نیز سنسورهای دیجیتال هستند که علاوه بر دما، رطوبت را نیز اندازه‌گیری می‌کنند و برای پایش محیط‌های تولیدی که رطوبت نیز مهم است، کاربرد دارند.

• کاربرد: کنترل دقیق دما در کوره‌ها، مخازن واکنش، سردخانه‌ها، سیستم‌های کنترل کیفیت، پایش دمای قطعات حساس الکترونیکی.

.

    سنسورهای دمای مبتنی بر باندگپ (Bandgap Temperature Sensors):

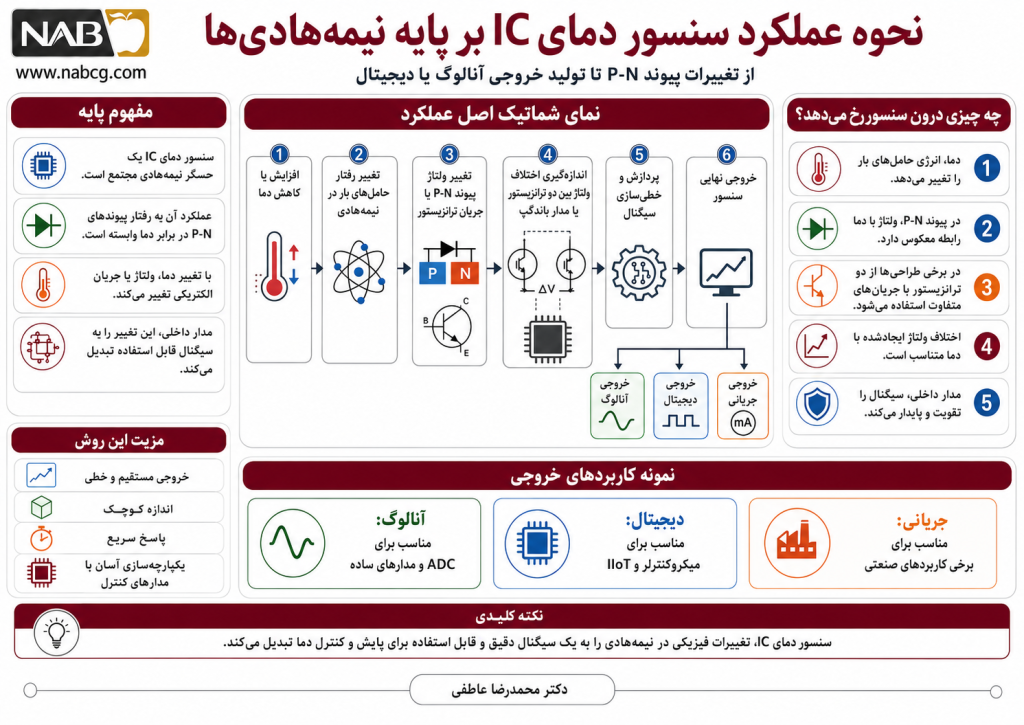

    اکثر سنسورهای دمای IC چه آنالوگ و چه دیجیتال، بر اساس اصل باندگپ کار می‌کنند. این اصل از ویژگی‌های فیزیکی نیمه‌هادی‌ها (مانند ولتاژ پایه-امیتر ترانزیستور که با دما تغییر می‌کند) برای اندازه‌گیری دما بهره می‌برد و پایداری و دقت بالایی را فراهم می‌کند.

.

    تراشه‌های رابط برای ترموکوپل و RTD (IC Interfaces for Thermocouples and RTDs):

• ویژگی‌ها: اینها خود سنسور دما نیستند، بلکه تراشه‌هایی هستند که سیگنال‌های بسیار کوچک و غیرخطی ترموکوپل‌ها یا RTDها (که برای اندازه‌گیری دما در محدوده‌های بسیار وسیع‌تر یا با دقت فوق‌العاده بالا استفاده می‌شوند) را تقویت کرده و به یک خروجی دیجیتال قابل فهم برای میکروکنترلر تبدیل می‌کنند.
• مثال‌ها:

    MAX6675/MAX31855: تراشه‌هایی برای رابط با ترموکوپل‌های نوع K.

    MAX31865: تراشه‌ای برای رابط با RTDهای PT100/PT1000.

• کاربرد: در مواردی که محدوده دمای فرآیند بسیار گسترده است (مثلاً تا ۱۰۰۰+ درجه سانتی‌گراد در کوره‌های صنعتی) و سنسورهای IC به تنهایی کافی نیستند، این تراشه‌ها در کنار ترموکوپل/RTD استفاده می‌شوند و به عنوان بخشی از “خانواده” راه‌حل‌های دمایی مبتنی بر IC در نظر گرفته می‌شوند.

.

2.2. کاربرد سنسورهای دمای IC در صنعت خودرو

1.2.2. دستگاه‌ها و محیط‌های کاربردی:

    موتور و سیستم‌های مرتبط:

• دمای روغن موتور: پایش دمای روغن برای اطمینان از ویسکوزیته مناسب و عملکرد روانکاری بهینه.
• دمای مایع خنک‌کننده (آب رادیاتور): اندازه‌گیری دمای مایع خنک‌کننده برای کنترل فن رادیاتور، هشدار گرمای بیش از حد و تنظیم عملکرد موتور.
• دمای هوای ورودی (Intake Air Temperature – IAT): اندازه‌گیری دمای هوای ورودی به موتور برای تنظیم نسبت سوخت به هوا و بهینه‌سازی احتراق.
• دمای گازهای اگزوز (Exhaust Gas Temperature – EGT): در برخی خودروها، به ویژه دیزلی یا دارای توربوشارژر، برای پایش دمای گازهای خروجی و محافظت از کاتالیزور و توربو.
• دمای اجزای توربوشارژر: پایش دمای محفظه توربین و کمپرسور برای جلوگیری از آسیب ناشی از گرمای بیش از حد.

.

    گیربکس (سیستم انتقال قدرت):

• دمای روغن گیربکس: پایش دمای روغن در گیربکس‌های اتوماتیک برای جلوگیری از گرمای بیش از حد که می‌تواند به صفحات کلاچ و سایر اجزا آسیب برساند.

.

    سیستم ترمز:

• دمای لنت و دیسک ترمز: در برخی سیستم‌های پیشرفته، پایش دما برای جلوگیری از Fade ترمز (کاهش کارایی ترمز به دلیل گرمای بیش از حد).

.

    (HVAC) سیستم تهویه مطبوع:

• دمای داخل کابین: کنترل دمای هوای خروجی از دریچه‌ها و دمای کلی کابین برای راحتی سرنشینان.
• دمای اواپراتور و کندانسور: پایش دمای اجزای سیستم تهویه برای بهینه‌سازی عملکرد و جلوگیری از یخ‌زدگی اواپراتور.

.

    بسته‌های باتری (در خودروهای هیبریدی و الکتریکی):

• دمای سلول‌های باتری: پایش دقیق دمای هر سلول یا ماژول باتری برای حفظ عمر باتری، ایمنی و عملکرد بهینه (باتری‌ها در دماهای خاصی بهترین عملکرد را دارند و گرمای بیش از حد می‌تواند بسیار خطرناک باشد).

.

    سیستم‌های الکترونیکی و ECUها:

• دمای داخلی ECUها: نظارت بر دمای داخلی واحدهای کنترل الکترونیکی (مانند ECU موتور، BCM، ABS ECU) برای اطمینان از عملکرد صحیح قطعات الکترونیکی و جلوگیری از خرابی ناشی از گرما.

.

    صندلی‌های گرم‌کن و فرمان گرم‌کن:

• کنترل دما برای راحتی سرنشینان و جلوگیری از گرمای بیش از حد.

.

2.2.2. چه زمانی حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به خرابی قطعات، کاهش ایمنی، کاهش کارایی یا آسیب‌های جدی به خودرو شود.

   الف. گرم شدن بیش از حد موتور:

• حادثه: آسیب جدی به موتور (واشر سرسیلندر، پیستون‌ها، بلوک موتور) به دلیل جوش آوردن یا از دست دادن خاصیت روانکاری روغن.
• کاربرد سنسور: سنسور دمای مایع خنک‌کننده و روغن موتور، در صورت افزایش دما از حد مجاز، به ECU سیگنال می‌دهد تا چراغ هشدار را روشن کند، قدرت موتور را کاهش دهد (Limp Home Mode) یا حتی موتور را خاموش کند.

.

   ب. گرم شدن بیش از حد گیربکس:

• حادثه: آسیب به صفحات کلاچ، شیرهای برقی و سایر اجزای داخلی گیربکس اتوماتیک، منجر به خرابی گیربکس و هزینه‌های تعمیر بالا.
• کاربرد سنسور: سنسور دمای روغن گیربکس به ECU گیربکس اجازه می‌دهد تا در صورت نیاز، تعویض دنده‌ها را تغییر دهد یا هشدار دهد.

.

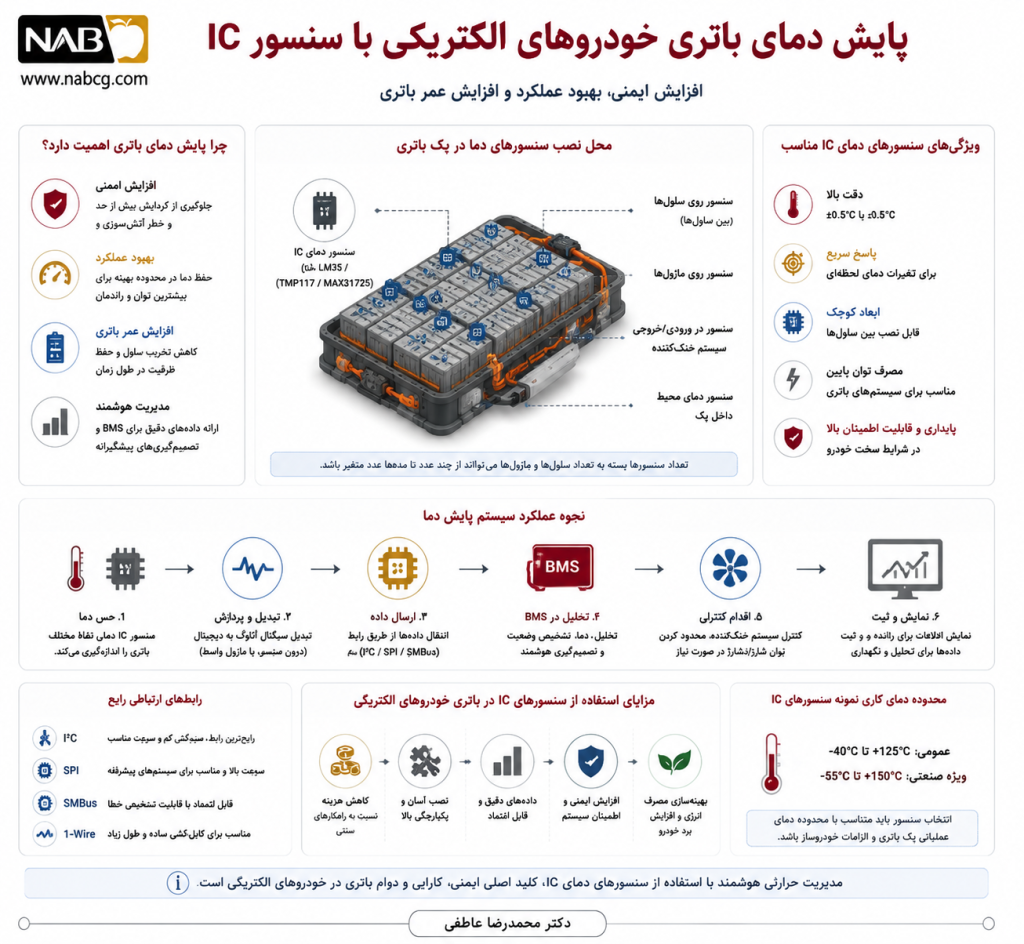

   ج. گرم شدن بیش از حد باتری‌های لیتیوم-یون (در EV/HEV):

• حادثه: کاهش عمر باتری، کاهش ظرفیت، و در موارد شدیدتر، فرار حرارتی (Thermal Runaway) که می‌تواند منجر به آتش‌سوزی یا انفجار شود.
• کاربرد سنسور: سنسورهای متعدد در بسته باتری، دمای هر سلول را پایش می‌کنند. سیستم مدیریت باتری (BMS) از این اطلاعات برای فعال کردن سیستم خنک‌کننده/گرم‌کننده باتری و در صورت لزوم، قطع برق باتری استفاده می‌کند.

.

    عملکرد نامناسب سیستم تهویه:

• حادثه: یخ‌زدگی اواپراتور، کاهش کارایی خنک‌کنندگی، یا آسیب به کمپرسور.
• کاربرد سنسور: سنسور دمای اواپراتور از یخ‌زدگی جلوگیری می‌کند و سنسورهای دمای کابین، سیستم را برای حفظ دمای مطلوب تنظیم می‌کنند.

.

    عملکرد نامناسب سنسورهای دیگر (به دلیل دما):

    حادثه: بسیاری از سنسورهای دیگر خودرو (مانند سنسور فشار، سنسور اکسیژن) به دما حساس هستند. سنسورهای دمای IC می‌توانند برای کالیبراسیون یا جبران‌سازی دمایی این سنسورها استفاده شوند تا دقت اندازه‌گیری آن‌ها در دماهای مختلف حفظ شود.

.

3.2.2. اجرا و نصب عملیاتی سنسور دمای IC در خودرو

حالا نصب و اجرای سنسورهای دمای IC در خودرو نیازمند طراحی دقیق برای مقاومت در برابر شرایط سخت محیطی است.

نصب فیزیکی:

• محل نصب: سنسورها در نقاط استراتژیک قرار می‌گیرند. به عنوان مثال، سنسور دمای مایع خنک‌کننده معمولاً در مسیر جریان مایع (مثلاً در ترموستات یا سرسیلندر) نصب می‌شود. سنسور دمای روغن در کارتل روغن یا فیلتر روغن قرار می‌گیرد. سنسورهای دمای باتری مستقیماً روی سلول‌ها یا در نزدیکی آن‌ها در بسته باتری تعبیه می‌شوند.
• مقاومت در برابر محیط: سنسورها و اتصالات آن‌ها باید در برابر ارتعاشات شدید، شوک، تغییرات دمایی گسترده (از سرمای شدید زمستان تا گرمای موتور)، رطوبت، روغن، سوخت و سایر مواد شیمیایی مقاوم باشند. این معمولاً با استفاده از محفظه‌های فلزی یا پلاستیکی مقاوم، آب‌بندی مناسب و کانکتورهای خودرویی انجام می‌شود.
• سرعت پاسخ: در برخی کاربردها (مانند دمای اگزوز یا باتری)، سرعت پاسخ سنسور به تغییرات دما بسیار مهم است.

.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسور به یکی از واحدهای کنترل الکترونیکی (ECU) مربوطه در خودرو (مانند Engine Control Unit – ECU، Transmission Control Unit – TCU، Battery Management System – BMS) متصل می‌شود.
• سنسورهای آنالوگ: خروجی ولتاژ سنسور به ورودی آنالوگ (ADC) ECU متصل می‌شود. ECU ولتاژ را دیجیتالی کرده و با استفاده از یک جدول کالیبراسیون (Lookup Table) یا فرمول ذخیره شده در حافظه خود، آن را به مقدار دما تبدیل می‌کند.
• سنسورهای دیجیتال: این سنسورها (مانند آنهایی که از پروتکل‌های SENT یا LIN استفاده می‌کنند) داده‌های دما را به صورت دیجیتال به ECU ارسال می‌کنند. ECU این داده‌ها را مستقیماً دریافت و پردازش می‌کند.
•  پردازش داده در ECU: ECU داده‌های دمای دریافتی را پردازش می‌کند. این شامل:
• فیلتر کردن: حذف نویز از سیگنال.
• جبران‌سازی: در صورت لزوم، جبران‌سازی برای خطاهای ذاتی سنسور یا تأثیر سایر عوامل.
• مقایسه با آستانه‌ها: مقایسه دمای اندازه‌گیری شده با مقادیر حداقل و حداکثر مجاز از پیش تعریف شده برای هر پارامتر.

.

    اقدامات کنترلی و هشدار:

• نمایش به راننده: دمای مهم (مانند دمای مایع خنک‌کننده) روی داشبورد نمایش داده می‌شود.
• سیستم هشدار: در صورت افزایش یا کاهش دما از محدوده ایمن، ECU چراغ‌های هشدار (مانند چراغ چک موتور یا چراغ دمای بالا) را روشن می‌کند.
• کنترل فعال: ECU از داده دما برای کنترل سیستم‌های مختلف استفاده می‌کند:
• فن رادیاتور: روشن/خاموش کردن فن یا تنظیم سرعت آن بر اساس دمای مایع خنک‌کننده.
• تزریق سوخت: تنظیم زمان‌بندی و مقدار تزریق سوخت بر اساس دمای هوای ورودی و دمای موتور برای بهینه‌سازی احتراق و کاهش آلایندگی.
• عملکرد گیربکس: تنظیم فشار روغن و زمان‌بندی تعویض دنده‌ها برای محافظت از گیربکس.
• مدیریت باتری: فعال کردن سیستم خنک‌کننده/گرم‌کننده باتری برای حفظ دمای بهینه.
• سیستم تهویه: تنظیم سرعت فن و دمای کمپرسور برای حفظ دمای مطلوب کابین.
•  ثبت خطا (DTC): در صورت تشخیص دمای غیرعادی، ECU یک کد خطای تشخیصی (DTC) را در حافظه خود ثبت می‌کند که می‌تواند توسط مکانیک از طریق پورت OBD-II خوانده شود.

.

4.2.2. کدام سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

در صنعت خودرو، به دلیل نیاز به دقت، پایداری، مقاومت در برابر شرایط سخت و قابلیت ارتباط با ECUها، معمولاً از انواع خاصی از سنسورهای دمای IC استفاده می‌شود:

  الف.  ترمیستورهای( NTC (Negative Temperature Coefficient با مدارات واسط IC:

• ویژگی‌ها: اگرچه ترمیستورها خودشان IC نیستند، اما اغلب همراه با مدارهای واسط IC (که شامل تقویت‌کننده‌ها، فیلترها و مبدل‌های آنالوگ به دیجیتال هستند) استفاده می‌شوند. مقاومت آن‌ها با افزایش دما کاهش می‌یابد.
• کاربرد: بسیار رایج برای اندازه‌گیری دمای مایع خنک‌کننده، دمای هوای ورودی، دمای روغن موتور و گیربکس به دلیل سادگی، هزینه پایین و پاسخگویی مناسب. مدارهای IC تضمین می‌کنند که سیگنال ترمیستور به درستی خوانده و خطی‌سازی شود.

.

  ب.  سنسورهای دمای IC آنالوگ (مانند LM35/TMP36 در کاربردهای خاص):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. در خودرو، به دلیل نویز زیاد و نیاز به دقت بالا، کمتر به صورت مستقیم برای کاربردهای حیاتی موتور استفاده می‌شوند، اما ممکن است در سیستم‌های جانبی یا داخلی کابین (مانند کنترل صندلی گرم‌کن) کاربرد داشته باشند.

.

   ج. سنسورهای دمای IC دیجیتال با پروتکل‌های خودرویی:

• ویژگی‌ها: این سنسورها داده‌های دما را به صورت دیجیتال (معمولاً ۱۲ یا ۱۴ بیتی) و با دقت بالا ارائه می‌دهند. از پروتکل‌های ارتباطی مانند    SENT (Single Edge Nibble Transmission) یا ( LIN (Local Interconnect Network  که برای محیط خودرویی طراحی شده‌اند، استفاده می‌کنند. این پروتکل‌ها نویزپذیری کمتری دارند و امکان ارتباط مطمئن با ECU را فراهم می‌کنند.
• مثال‌ها: سنسورهای دمای دیجیتال با رابط SENT برای پایش دقیق دمای باتری در خودروهای الکتریکی، یا دمای روغن در گیربکس‌های پیشرفته.
• کاربرد: پایش دقیق دمای باتری در خودروهای EV/HEV، پایش دمای اجزای حساس الکترونیکی و برخی کاربردهای حیاتی موتور که نیاز به دقت و قابلیت اطمینان بالا دارند.

.

   د. سنسورهای دمای مجتمع در میکروکنترلرها/ECUها:

• ویژگی‌ها: بسیاری از میکروکنترلرهایی که در ECUهای خودرو استفاده می‌شوند، دارای سنسورهای دمای داخلی IC هستند. این سنسورها دمای خود تراشه را اندازه‌گیری می‌کنند.
• کاربرد: نظارت بر دمای عملکرد خود ECU برای اطمینان از اینکه قطعات در محدوده دمایی ایمن کار می‌کنند و برای جبران‌سازی دمایی سایر مدارهای داخلی ECU.

.

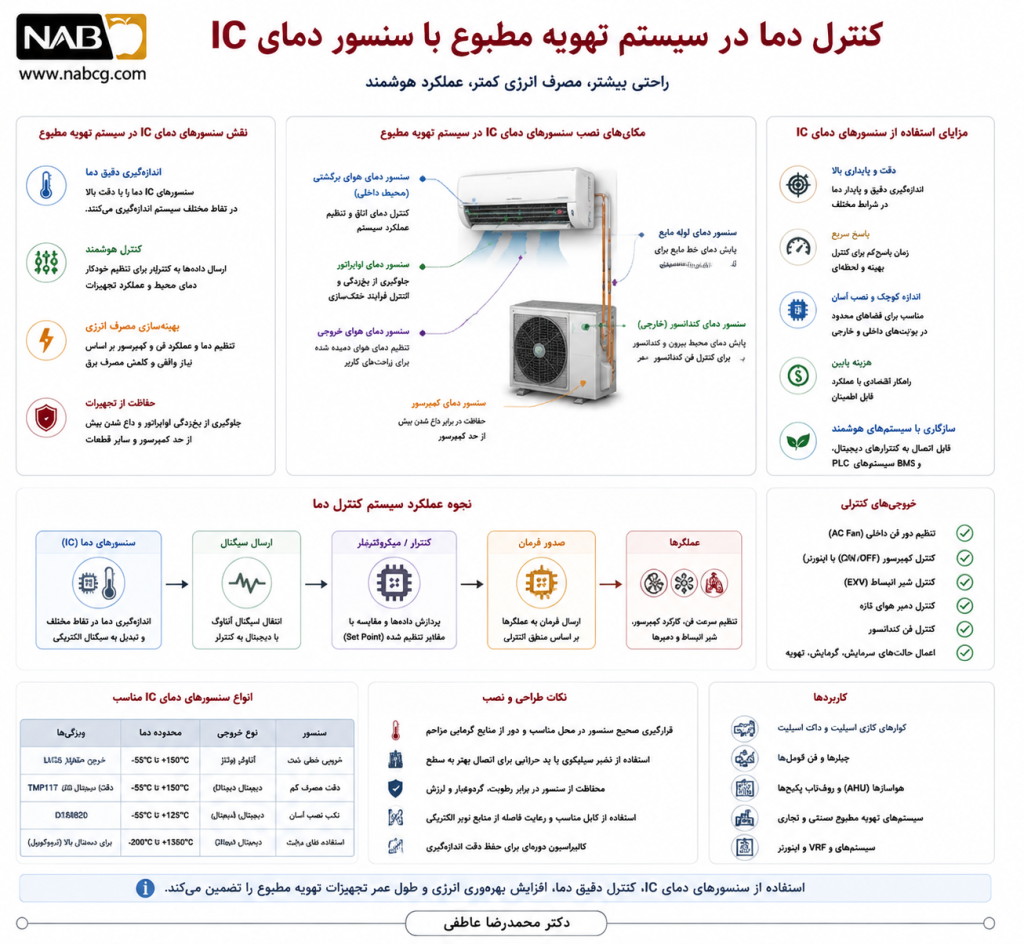

3.2. کاربرد سنسورهای دمای IC در سیستم‌های تهویه مطبوع (HVAC)

1.3.2. دستگاه‌ها و محیط‌های کاربردی:

    داخل فضاهای تهویه شونده (Indoor Air Temperature):

• ترموستات‌ها: سنسورهای دمای IC در ترموستات‌های دیواری (چه آنالوگ و چه هوشمند دیجیتال) برای اندازه‌گیری دقیق دمای محیط و مقایسه آن با دمای تنظیم شده توسط کاربر استفاده می‌شوند.
• واحدهای فن‌کویل (Fan Coil Units – FCU): برای پایش دمای هوای برگشتی یا هوای خروجی از واحد.
• واحدهای هواساز (Air Handling Units – AHU): در کانال‌های برگشت هوا برای اندازه‌گیری دمای کلی فضای تهویه شونده.

.

    داخل داکت‌ها (Duct Temperature):

• کانال‌های رفت و برگشت هوا: برای اندازه‌گیری دمای هوای توزیع شده به فضاهای مختلف یا دمای هوای برگشتی به واحد مرکزی.
• نزدیک کویل‌های گرمایش/سرمایش: برای پایش دمای هوای قبل و بعد از عبور از کویل‌ها جهت اطمینان از عملکرد صحیح و کنترل ظرفیت.

.

    محیط بیرونی (Outdoor Air Temperature – OAT):

• واحدهای کندانسور (Condensing Units): سنسورهای دمای IC در بخش بیرونی سیستم (مانند کولرهای گازی اسپلیت یا چیلرها) برای اندازه‌گیری دمای هوای محیط استفاده می‌شوند. این اطلاعات برای بهینه‌سازی عملکرد کمپرسور، کنترل فن کندانسور و محاسبه بار حرارتی ساختمان حیاتی است.

.

    داخل واحدهای سرمایشی/گرمایشی:

• کویل‌های اواپراتور و کندانسور: پایش دمای سطح کویل‌ها برای جلوگیری از یخ‌زدگی اواپراتور در حالت سرمایش و بهینه‌سازی انتقال حرارت.
• خطوط مبرد (Refrigerant Lines): در برخی سیستم‌های پیشرفته، برای پایش دمای مبرد در نقاط مختلف سیکل تبرید (مانند خط مکش کمپرسور یا خط مایع) جهت تشخیص نشت، شارژ نامناسب یا عملکرد غیرعادی.
• کمپرسورها: نظارت بر دمای بدنه یا روغن کمپرسور برای جلوگیری از گرمای بیش از حد و خرابی مکانیکی.
• هیترها و بویلرها: کنترل دمای آب یا هوای گرم تولید شده و جلوگیری از گرمای بیش از حد.

.

    سیستم‌های مدیریت ساختمان (Building Management Systems – BMS):

    سنسورهای دمای IC به عنوان بخش جدایی‌ناپذیری از شبکه سنسورهای BMS عمل می‌کنند و داده‌های دما را به کنترل‌کننده‌های مرکزی ارسال می‌کنند تا یک نمای کلی از وضعیت حرارتی ساختمان ارائه دهند و امکان کنترل متمرکز را فراهم آورند.

.

2.3.2. چه زمانی و کجا حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به کاهش کارایی، افزایش مصرف انرژی، خرابی تجهیزات، ناراحتی سرنشینان یا حتی خطرات ایمنی شود.

    ناراحتی حرارتی ساکنین:

• حادثه: دمای نامناسب (بیش از حد گرم یا سرد) در داخل ساختمان که منجر به نارضایتی ساکنین، کاهش بهره‌وری و شکایات می‌شود.
• کاربرد سنسور: سنسورهای دمای اتاق، بازخورد لازم را به سیستم کنترل می‌دهند تا دمای مطلوب حفظ شود.

.

    یخ‌زدگی کویل اواپراتور:

• حادثه: در سیستم‌های سرمایشی، اگر دمای سطح کویل اواپراتور به زیر نقطه انجماد برسد و رطوبت موجود در هوا روی آن یخ بزند، جریان هوا مسدود شده، کارایی سرمایش به شدت کاهش می‌یابد و می‌تواند به کمپرسور آسیب برساند.
• کاربرد سنسور: سنسور دمای کویل اواپراتور، در صورت تشخیص دمای نزدیک به انجماد، کمپرسور را خاموش می‌کند یا وارد حالت دیفراست (Defrost) می‌شود.

.

    گرم شدن بیش از حد کمپرسور:

• حادثه: کمپرسور قلب سیستم تبرید است. گرمای بیش از حد می‌تواند به سیم‌پیچ‌ها، روغن و قطعات مکانیکی آن آسیب برساند و منجر به خرابی کامل و هزینه‌های بالای تعمیر/تعویض شود.
• کاربرد سنسور: سنسور دمای کمپرسور، در صورت افزایش دما از حد مجاز، کمپرسور را خاموش می‌کند تا از آسیب جلوگیری شود.

.

    افزایش مصرف انرژی:

• حادثه: عدم کنترل دقیق دما می‌تواند منجر به کارکرد غیرضروری سیستم‌های گرمایش/سرمایش، هدر رفت انرژی و افزایش قبوض برق/گاز شود.
• کاربرد سنسور: کنترل‌کننده‌های هوشمند با استفاده از داده‌های سنسور دما، سیستم را به گونه‌ای تنظیم می‌کنند که حداقل انرژی برای حفظ دمای مطلوب مصرف شود.

.

    تشخیص آتش‌سوزی (در برخی کاربردها):

• حادثه: در داکت‌های هوا یا محفظه‌های تجهیزات، افزایش ناگهانی دما می‌تواند نشانه‌ای از شروع آتش‌سوزی باشد.
• کاربرد سنسور: سنسورهای دما می‌توانند به عنوان بخشی از سیستم‌های تشخیص حریق عمل کنند و در صورت لزوم، سیستم تهویه را خاموش کرده یا فن‌های اگزاست را فعال کنند.

.

3.3.2. نصب و اجرای عملیاتی سنسور دمای IC در HVAC

نصب و اجرای سنسورهای دمای IC در HVAC شامل انتخاب محل مناسب، حفاظت از سنسور و یکپارچه‌سازی آن با سیستم کنترل است.

    محل نصب:

• دمای اتاق: سنسورها معمولاً در ارتفاع ۱.۲ تا ۱.۵ متر از سطح زمین، دور از پنجره‌ها، درهای ورودی، منابع گرمایی (مانند لامپ‌ها یا تجهیزات الکترونیکی) و جریان مستقیم هوا از دریچه‌ها نصب می‌شوند تا نماینده واقعی دمای محیط باشند.
• داخل داکت: سنسورهای داکت به صورت میله‌ای یا پروب در وسط جریان هوا در داخل کانال نصب می‌شوند.
• دمای بیرونی: سنسورهای بیرونی در مکانی سایه و دور از نور مستقیم خورشید، منابع حرارتی و تهویه مطبوع، و در معرض جریان طبیعی هوا نصب می‌شوند.
• کویل‌ها و لوله‌ها: سنسورها به صورت سطحی (با استفاده از بست یا گیره) یا به صورت پروب در داخل چاهک‌های حرارتی (Thermowells) برای اندازه‌گیری دمای مایعات نصب می‌شوند.
• محافظت: سنسورها و سیم‌کشی آن‌ها باید در برابر رطوبت، گرد و غبار، ارتعاشات، تداخلات الکترومغناطیسی (EMI) و آسیب‌های فیزیکی محافظت شوند. این کار با استفاده از محفظه‌های مناسب (Enclosures) با درجه حفاظت IP بالا و کابل‌کشی صحیح انجام می‌شود.

.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسور به یک کنترل‌کننده HVAC (مانند کنترل‌کننده ترموستات، کنترل‌کننده AHU، یا PLC) متصل می‌شود.
• سنسورهای آنالوگ (مانند LM35): خروجی ولتاژ سنسور به ورودی آنالوگ کنترل‌کننده متصل می‌شود. کنترل‌کننده ولتاژ را خوانده و با استفاده از فرمول یا جدول کالیبراسیون، آن را به دما تبدیل می‌کند.
• سنسورهای دیجیتال (مانند DS18B20، TMP102): این سنسورها از پروتکل‌های ارتباطی دیجیتال (مانند I2C، 1-Wire یا MODBUS) برای ارسال داده‌های دما استفاده می‌کنند. کنترل‌کننده با استفاده از درایورهای مربوطه، داده‌های دیجیتال را درخواست کرده و دما را به صورت مستقیم دریافت می‌کند.
• پردازش داده در کنترل‌کننده: کنترل‌کننده داده‌های دمای دریافتی را پردازش می‌کند. این شامل:
• فیلتر کردن: حذف نویز از سیگنال دما.
• کالیبراسیون: اعمال تصحیحات لازم برای افزایش دقت.
• مقایسه با نقطه تنظیم (Set Point): مقایسه دمای اندازه‌گیری شده با دمای مطلوب تنظیم شده توسط کاربر یا سیستم.

.

    اقدامات کنترلی و هشدار:

• کنترل سیستم: بر اساس مقایسه دمای واقعی با نقطه تنظیم، کنترل‌کننده تصمیم می‌گیرد که آیا سیستم گرمایش یا سرمایش را فعال کند، سرعت فن را تغییر دهد، یا شیرهای آب گرم/سرد را باز و بسته کند. این معمولاً از طریق الگوریتم‌های کنترل PID (Proportional-Integral-Derivative) انجام می‌شود.
• نمایش دما: دمای اندازه‌گیری شده و نقطه تنظیم روی نمایشگر ترموستات یا پنل کنترل سیستم BMS نمایش داده می‌شود.
• سیستم هشدار: اگر دما از محدوده ایمن یا عملکردی خارج شود (مثلاً یخ‌زدگی اواپراتور یا گرمای بیش از حد کمپرسور)، کنترل‌کننده می‌تواند یک هشدار محلی (روی پنل) یا از راه دور (از طریق BMS به اپراتور) فعال کند و در صورت لزوم، سیستم را خاموش کند.
• ثبت داده: داده‌های دما به صورت دوره‌ای ثبت می‌شوند تا برای تحلیل‌های عملکردی، بهینه‌سازی سیستم، عیب‌یابی و گزارش‌دهی استفاده شوند.

.

4.3.2. کدام سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

انتخاب نوع سنسور دمای IC در HVAC به دقت مورد نیاز، محدوده دما، محیط نصب، نوع خروجی و هزینه بستگی دارد.

    سنسورهای دمای آنالوگ (Analog Temperature Sensors):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. ساده و ارزان.
• مثال‌ها:

    LM35/TMP36: خروجی ۱۰ میلی‌ولت به ازای هر درجه سانتی‌گراد. مناسب برای کاربردهای عمومی که دقت بسیار بالا (در حد ۰.۵ درجه سانتی‌گراد) حیاتی نیست، مانند اندازه‌گیری دمای اتاق در ترموستات‌های ساده یا پایش دمای محیطی در برخی تجهیزات.

• کاربرد: ترموستات‌های پایه، پایش دمای محیط در داکت‌های عمومی، کنترل‌های ساده فن.

.

    سنسورهای دمای دیجیتال (Digital Temperature Sensors):

• ویژگی‌ها: خروجی داده‌های دما به صورت دیجیتال (معمولاً با رزولوشن بالا). دقت بسیار بالاتر، نویز کمتر، عدم نیاز به کالیبراسیون ADC در سمت کنترل‌کننده.
• مثال‌ها:

    DS18B20: از پروتکل 1-Wire استفاده می‌کند. بسیار محبوب برای پایش دمای داکت، کویل‌ها و لوله‌های آب/مبرد به دلیل دقت بالا (۰.۵± درجه سانتی‌گراد)، قابلیت اتصال چندین سنسور به یک خط و مقاومت در برابر رطوبت (در نسخه‌های ضد آب).

    TMP102، ADT7420، LM75: از پروتکل I2C استفاده می‌کنند. دقت بسیار بالا (۰.۲۵± درجه سانتی‌گراد)، رزولوشن بالا. مناسب برای کاربردهای دقیق و حساس مانند کنترل‌های پیشرفته AHU، پایش دمای دقیق کویل‌ها و سیستم‌های مدیریت انرژی.

    DHT11/DHT22 (سنسورهای دما و رطوبت): اینها نیز سنسورهای دیجیتال هستند که علاوه بر دما، رطوبت را نیز اندازه‌گیری می‌کنند. برای پایش جامع شرایط هوای داخل ساختمان یا در داکت‌ها که کنترل رطوبت نیز مهم است، کاربرد دارند.

• کاربرد: ترموستات‌های هوشمند، کنترل‌کننده‌های پیشرفته AHU، سیستم‌های BMS، پایش دقیق دمای کویل‌ها و کمپرسورها، کنترل رطوبت.

.

    سنسورهای دمای مبتنی بر باندگپ (Bandgap Temperature Sensors):

• اکثر سنسورهای دمای IC مدرن، چه آنالوگ و چه دیجیتال، بر اساس اصل باندگپ کار می‌کنند. این اصل پایداری و دقت بالایی را در طول زمان و در محدوده وسیعی از دما فراهم می‌کند که برای کاربردهای HVAC حیاتی است.

.

    ماژول‌های سنسور با رابط‌های استاندارد صنعتی:

• برخی از تولیدکنندگان، سنسورهای دمای IC را در قالب ماژول‌های آماده با خروجی‌های استاندارد صنعتی مانند ۰-۱۰ ولت، ۴-۲۰ میلی‌آمپر یا رابط‌های MODBUS RTU ارائه می‌دهند. این ماژول‌ها شامل سنسور IC و مدارهای واسط لازم برای سازگاری با PLCها و کنترل‌کننده‌های صنعتی هستند.

.

4.2. کاربرد سنسورهای دمای IC در تولید انرژی و نیرو

سنسورهای دمای IC در طیف وسیعی از تجهیزات و محیط‌ها در نیروگاه‌ها و تأسیسات تولید انرژی برای پایش و کنترل دما استفاده می‌شوند:

1.4.2. دستگاه‌ها و محیط‌های کاربردی:

    ژنراتورها و توربین‌ها (در نیروگاه‌های حرارتی، آبی، بادی):

• سیم‌پیچ‌های ژنراتور: پایش دمای سیم‌پیچ‌های استاتور و روتور برای جلوگیری از گرمای بیش از حد که می‌تواند به عایق‌بندی آسیب رسانده و منجر به اتصال کوتاه شود.
• بلبرینگ‌ها: نظارت بر دمای بلبرینگ‌های توربین و ژنراتور برای تشخیص سایش و خرابی قریب‌الوقوع.
• سیستم‌های خنک‌کننده: پایش دمای آب یا هیدروژن خنک‌کننده در ژنراتورها.
• جعبه‌دنده‌ها (در توربین‌های بادی): نظارت بر دمای روغن جعبه‌دنده برای جلوگیری از گرمای بیش از حد و افزایش طول عمر آن.

.

    ترانسفورماتورها:

• دمای روغن و سیم‌پیچ: پایش دمای روغن و سیم‌پیچ‌های ترانسفورماتورهای قدرت برای جلوگیری از گرمای بیش از حد که می‌تواند منجر به کاهش عمر عایق و خرابی ترانس شود.

.

    تابلوهای کنترل و تجهیزات الکترونیکی قدرت:

• اینورترها و مبدل‌ها (در نیروگاه‌های خورشیدی و بادی): پایش دمای IGBTها، MOSFETها و سایر نیمه‌هادی‌های قدرت که گرمای زیادی تولید می‌کنند.
• مدارهای کنترل و PLCها: نظارت بر دمای داخلی محفظه‌های الکترونیکی برای اطمینان از عملکرد صحیح قطعات.

.

    سیستم‌های باتری ذخیره‌سازی انرژی (ESS):

• سلول‌ها و ماژول‌های باتری: پایش دقیق دمای هر سلول یا گروهی از سلول‌ها در بسته‌های باتری بزرگ (مانند لیتیوم-یون) برای حفظ عمر باتری، ایمنی و جلوگیری از فرار حرارتی (Thermal Runaway).
• سیستم مدیریت حرارتی باتری: کنترل دمای سیال خنک‌کننده یا هوای داخل محفظه باتری.

.

    پنل‌های خورشیدی (فتوولتائیک – PV):

• دمای سلول PV: اندازه‌گیری دمای سطح پنل خورشیدی. افزایش دما می‌تواند به طور قابل توجهی کارایی تولید برق را کاهش دهد.

.

    سیستم‌های خنک‌کننده (کولینگ تاورها، کندانسورها):

• پایش دمای آب ورودی و خروجی برای بهینه‌سازی فرآیند خنک‌سازی و حفظ کارایی نیروگاه.

.

    سوئیچ‌گیرها و باس‌بارها:

• در برخی نقاط حیاتی، پایش دمای اتصالات برای تشخیص نقاط داغ ناشی از شل شدن اتصالات یا جریان بیش از حد.

.

2.4.2. کجا و چه زمانی حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به حوادث جدی، خرابی تجهیزات گران‌قیمت، کاهش تولید، یا خطرات ایمنی شود:

    گرم شدن بیش از حد ژنراتور/ترانسفورماتور:

• حادثه: آسیب به عایق سیم‌پیچ‌ها، منجر به اتصال کوتاه، خرابی کامل تجهیزات، آتش‌سوزی و قطعی گسترده برق.
• کاربرد سنسور: سنسورهای دما در سیم‌پیچ‌ها و روغن، در صورت افزایش دما از حد مجاز، هشدار می‌دهند یا سیستم را خاموش می‌کنند.

.

    فرار حرارتی (Thermal Runaway) در باتری‌های ذخیره‌سازی:

• حادثه: افزایش کنترل نشده دما در یک سلول باتری که به سلول‌های مجاور سرایت کرده، منجر به آتش‌سوزی یا انفجار می‌شود.
• کاربرد سنسور: سنسورهای دمای IC با دقت بالا در هر سلول باتری، کوچکترین افزایش دما را تشخیص داده و به سیستم مدیریت باتری (BMS) اجازه می‌دهند تا اقدامات اصلاحی (مانند فعال کردن خنک‌کننده یا ایزوله کردن سلول معیوب) را انجام دهد.

.

    خرابی نیمه‌هادی‌های قدرت (در اینورترها/مبدل‌ها):

• حادثه: گرمای بیش از حد می‌تواند به IGBTها، دیودها و خازن‌ها آسیب برساند، منجر به خرابی اینورتر و توقف تولید برق شود.
• کاربرد سنسور: سنسورهای دما مستقیماً روی هیت‌سینک‌ها یا نزدیک به قطعات نیمه‌هادی نصب می‌شوند تا دمای آن‌ها را پایش کرده و در صورت لزوم، فن‌های خنک‌کننده را فعال کنند یا توان خروجی را کاهش دهند.

.

    کاهش کارایی پنل‌های خورشیدی:

• حادثه: با افزایش دمای سلول‌های خورشیدی، کارایی آن‌ها کاهش می‌یابد و تولید برق کمتر می‌شود.
• کاربرد سنسور: پایش دمای پنل‌ها به اپراتورها کمک می‌کند تا عملکرد سیستم را ارزیابی کرده و در صورت امکان، سیستم‌های خنک‌کننده را بهینه کنند.

.

    خرابی بلبرینگ‌ها یا جعبه‌دنده‌ها:

• حادثه: گرمای بیش از حد ناشی از سایش یا کمبود روانکاری می‌تواند منجر به خرابی مکانیکی، توقف توربین/ژنراتور و هزینه‌های بالای تعمیر شود.
• کاربرد سنسور: سنسورهای دما، تغییرات غیرعادی دما را تشخیص داده و هشدار می‌دهند تا اقدامات پیشگیرانه انجام شود.

.

3.4.2. اجرا و نصب عملیاتی سنسور دمای IC

حالا نصب و اجرای سنسورهای دمای IC در محیط‌های تولید انرژی نیازمند طراحی مقاوم و یکپارچگی با سیستم‌های کنترل صنعتی است.

نصب فیزیکی:

• محل نصب: سنسورها باید در تماس حرارتی نزدیک با قطعه یا محیطی که دمای آن اندازه‌گیری می‌شود، قرار گیرند.
• سیم‌پیچ‌ها: سنسورها معمولاً در شیارهای سیم‌پیچ یا روی سطح آن‌ها جاسازی می‌شوند.
• بلبرینگ‌ها/جعبه‌دنده‌ها: سنسورها در چاهک‌های حرارتی (Thermowells) در محفظه روغن یا مستقیماً روی بدنه بلبرینگ نصب می‌شوند.
• ترانسفورماتورها: سنسورها در مخزن روغن یا در تماس با سیم‌پیچ‌ها قرار می‌گیرند.
• باتری‌ها/نیمه‌هادی‌ها: سنسورها مستقیماً روی سطح سلول‌ها، هیت‌سینک‌ها یا نزدیک به قطعات حساس لحیم می‌شوند.
• مقاومت در برابر محیط: سنسورها و کابل‌کشی آن‌ها باید در برابر ارتعاشات شدید، شوک، دماهای بالا، رطوبت، گرد و غبار، تداخلات الکترومغناطیسی (EMI) و مواد شیمیایی خورنده مقاوم باشند. این معمولاً با استفاده از محفظه‌های صنعتی مقاوم (با درجه حفاظت IP بالا)، کابل‌های شیلددار و کانکتورهای صنعتی انجام می‌شود.
• ایزولاسیون الکتریکی: در محیط‌های ولتاژ بالا، ایزولاسیون الکتریکی مناسب بین سنسور و سیستم کنترل حیاتی است.

.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسور به یک واحد ورودی آنالوگ یا دیجیتال در یک PLC (Programmable Logic Controller)، DCS (Distributed Control System)) یا SCADA (Supervisory Control and Data Acquisition) متصل می‌شود.
• سنسورهای آنالوگ: خروجی ولتاژ یا جریان سنسور (مثلاً ۴-۲۰ میلی‌آمپر) به ورودی آنالوگ کنترل‌کننده متصل می‌شود. کنترل‌کننده سیگنال را خوانده و با استفاده از فرمول یا جدول کالیبراسیون، آن را به دما تبدیل می‌کند.
• سنسورهای دیجیتال: این سنسورها از پروتکل‌های ارتباطی دیجیتال (مانند I2C، SPI، RS-485 با MODBUS) برای ارسال داده‌های دما استفاده می‌کنند. کنترل‌کننده با استفاده از درایورهای مربوطه، داده‌های دیجیتال را درخواست کرده و دما را به صورت مستقیم دریافت می‌کند.

.

    پردازش داده در سیستم کنترل:

 PLC/DCS/SCADA داده‌های دمای دریافتی را پردازش می‌کند. این شامل:

• فیلتر کردن: حذف نویز از سیگنال.
• کالیبراسیون و خطی‌سازی: اعمال تصحیحات لازم برای افزایش دقت و تبدیل به مقادیر واقعی دما.
• مقایسه با آستانه‌ها: مقایسه دمای اندازه‌گیری شده با مقادیر حداقل و حداکثر مجاز از پیش تعریف شده برای هر پارامتر.

.

    اقدامات کنترلی و هشدار:

• نمایش دما: دمای اندازه‌گیری شده روی HMI (Human-Machine Interface)  یا مانیتورهای اتاق کنترل نمایش داده می‌شود.
• سیستم هشدار: اگر دما از محدوده مجاز خارج شود، سیستم هشدار صوتی/تصویری (آژیر، چراغ چشمک‌زن) فعال می‌کند، پیامک یا ایمیل به اپراتورها ارسال می‌کند.

.

    کنترل فرآیند:

 سیستم کنترل، بر اساس داده‌های دما، اقدامات اصلاحی را انجام می‌دهد:

• فعال کردن فن‌های خنک‌کننده یا پمپ‌های روغن.
• کاهش بار روی ژنراتور یا ترانسفورماتور.
• تغییر پارامترهای عملکردی (مانند سرعت توربین).
• در موارد اضطراری، خاموش کردن تجهیزات برای جلوگیری از آسیب فاجعه‌بار.

  ثبت داده (Data Logging): داده‌های دما به صورت مداوم ثبت می‌شوند تا برای تحلیل‌های عملکردی، پیش‌بینی خرابی، بهینه‌سازی فرآیند و گزارش‌دهی استفاده شوند.

.

4.4.2. کدام نوع سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

انتخاب نوع سنسور دمای IC در تولید انرژی و نیرو به دقت مورد نیاز، محدوده دما، سرعت پاسخ، محیط نصب و پروتکل ارتباطی بستگی دارد.

    سنسورهای دمای IC دیجیتال:

• ویژگی‌ها: اینها رایج‌ترین نوع سنسورهای IC در کاربردهای صنعتی و نیروگاهی هستند. خروجی داده‌های دما به صورت دیجیتال (معمولاً ۱۲ تا ۱۶ بیتی) و با دقت بالا (۰.۱ تا ۰.۵± درجه سانتی‌گراد) ارائه می‌دهند. نویزپذیری کمتری دارند و امکان ارتباط مطمئن با کنترل‌کننده‌ها را فراهم می‌کنند.
• مثال‌ها: سنسورهایی با رابط I2C، SPI، یا سنسورهایی که سیگنال خروجی ۴-۲۰ میلی‌آمپر (با استفاده از یک مبدل IC داخلی) یا خروجی MODBUS RTU (با تراشه رابط) ارائه می‌دهند.
• کاربرد: پایش دقیق دمای سیم‌پیچ‌های ژنراتور، روغن ترانسفورماتور، سلول‌های باتری، نیمه‌هادی‌های قدرت در اینورترها و دمای محیطی در تابلوهای کنترل.

.

    سنسورهای دمای IC آنالوگ (با کاربرد محدودتر):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. در کاربردهای حیاتی نیروگاهی به دلیل نویزپذیری و نیاز به ADC دقیق کمتر استفاده می‌شوند، اما ممکن است برای پایش دمای محیطی غیرحساس یا در برخی سیستم‌های جانبی ساده‌تر کاربرد داشته باشند.
• مثال‌ها: LM35/TMP36.

.

    تراشه‌های رابط برای ترموکوپل و RTD (IC Interfaces for Thermocouples and RTDs):

• ویژگی‌ها: در نیروگاه‌ها، دماهای بسیار بالا (مانند دمای بخار، گازهای احتراق، یا داخل کوره) اغلب فراتر از محدوده سنسورهای IC هستند. در این موارد، از ترموکوپل‌ها (تا ۱۷۰۰ درجه سانتی‌گراد) یا RTDها (تا ۶۰۰ درجه سانتی‌گراد) استفاده می‌شود. با این حال، سیگنال خروجی این سنسورها بسیار کوچک و غیرخطی است. تراشه‌های رابط IC (مانند MAX31855 برای ترموکوپل یا MAX31865 برای RTD) این سیگنال‌های ضعیف را تقویت، خطی‌سازی و به یک خروجی دیجیتال قابل فهم برای میکروکنترلر/PLC تبدیل می‌کنند. این تراشه‌ها خودشان “سنسور IC” نیستند، اما بخش حیاتی از زنجیره اندازه‌گیری دما با دقت بالا در محیط‌های سخت هستند.
• کاربرد: پایش دمای توربین‌های گازی/بخار، دیگ‌های بخار، گازهای اگزوز، آب تغذیه بویلر.

.

    سنسورهای دمای مجتمع در میکروکنترلرها/ASICها:

• ویژگی‌ها: بسیاری از میکروکنترلرها و مدارهای مجتمع خاص منظوره (ASIC) که در تجهیزات قدرت استفاده می‌شوند، دارای سنسورهای دمای داخلی هستند.
• کاربرد: نظارت بر دمای عملکرد خود تراشه برای اطمینان از اینکه قطعات در محدوده دمایی ایمن کار می‌کنند و برای جبران‌سازی دمایی سایر مدارهای داخلی.

5.2. کاربرد سنسورهای دمای IC در پایش ژئوتکنیکی

سنسورهای دمای IC در نقاط مختلفی از پروژه‌های ژئوتکنیکی برای پایش شرایط حرارتی محیط‌های زیرزمینی و سازه‌های مرتبط با خاک و سنگ استفاده می‌شوند:

1.5.2.  دستگاه‌ها و محیط‌های کاربردی:

    خاک و سنگ (در اعماق مختلف):

• پایش دمای زمین در مناطق پرمافراست (Permafrost): اندازه‌گیری دمای خاک منجمد دائمی برای تشخیص ذوب شدن (Thawing) که می‌تواند منجر به ناپایداری شیب‌ها و نشست سازه‌ها شود.
• پایش دمای زمین در مناطق مستعد رانش زمین: تغییرات دما می‌تواند بر رطوبت خاک و فشار آب حفره‌ای تأثیر بگذارد که از عوامل کلیدی در پایداری شیب‌ها هستند.
• پایش دمای زمین در محل‌های دفن زباله (Landfills): نظارت بر دمای داخلی توده‌های زباله برای تشخیص فرآیندهای تجزیه بیولوژیکی (که گرما تولید می‌کنند) و جلوگیری از آتش‌سوزی‌های زیرزمینی.
• پایش دمای زمین در اطراف خطوط لوله (نفت و گاز): تشخیص نشت یا تغییرات دمایی ناشی از آن.

    سدها و سازه‌های بتنی بزرگ:

• پایش دمای بتن در حین گیرش (Curing): بتن در حین گیرش گرما تولید می‌کند (گرمای هیدراتاسیون). پایش دقیق دما برای کنترل فرآیند گیرش، جلوگیری از ترک‌خوردگی حرارتی و اطمینان از استحکام نهایی بتن حیاتی است. سنسورها در داخل توده بتن جاسازی می‌شوند.
• پایش دمای بدنه سد: در سدهای بتنی بزرگ، دما می‌تواند بر انبساط و انقباض بتن و در نتیجه تنش‌های داخلی تأثیر بگذارد.

    تونل‌ها و معادن زیرزمینی:

• پایش دمای سنگ و هوا: نظارت بر شرایط حرارتی برای ایمنی کارگران، کنترل سیستم‌های تهویه و تشخیص تغییرات ژئوترمال.
• پایش دمای اطراف سیستم‌های خنک‌کننده/گرم‌کننده: در تونل‌های طولانی یا معادن عمیق.

    شمع‌ها و فونداسیون‌ها:

• پایش دمای بتن شمع‌ها: مشابه سدها، برای اطمینان از گیرش صحیح بتن و تشخیص هرگونه ناهنجاری.

    سیستم‌های انرژی زمین‌گرمایی (Geothermal Energy Systems):

• پایش دمای سیال در چاه‌های زمین‌گرمایی و مبدل‌های حرارتی.

2.5.2. کجا و چه زمانی حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به ناپایداری زمین، خرابی سازه، یا خطرات زیست‌محیطی و ایمنی شود:

    ذوب شدن پرمافراست:

• حادثه: در مناطق قطبی و کوهستانی، گرمایش زمین می‌تواند منجر به ذوب شدن لایه پرمافراست شود. این امر باعث کاهش ظرفیت باربری خاک، نشست سازه‌ها (مانند ساختمان‌ها، جاده‌ها، خطوط لوله) و فعال شدن رانش زمین می‌شود.
• کاربرد سنسور: سنسورهای دما در اعماق مختلف خاک، روند ذوب شدن را پایش کرده و هشدارهای اولیه را برای اقدامات پیشگیرانه صادر می‌کنند.

    ترک‌خوردگی حرارتی در بتن:

• حادثه: در سازه‌های بتنی حجیم مانند سدها، گرمای بیش از حد ناشی از هیدراتاسیون سیمان و سپس خنک شدن ناهماهنگ می‌تواند منجر به ایجاد ترک‌های حرارتی شود که استحکام و دوام سازه را به خطر می‌اندازد.
• کاربرد سنسور: سنسورهای دما در داخل بتن، پروفیل دمایی را در حین گیرش پایش کرده و به مهندسان اجازه می‌دهند تا با تنظیم فرآیند خنک‌سازی، از ترک‌خوردگی جلوگیری کنند.

    فعالیت‌های بیولوژیکی و شیمیایی در محل‌های دفن زباله:

• حادثه: تجزیه مواد آلی در محل‌های دفن زباله گرما تولید می‌کند. افزایش کنترل نشده دما می‌تواند منجر به آتش‌سوزی‌های زیرزمینی، تولید گازهای سمی و آلودگی محیط زیست شود.
• کاربرد سنسور: پایش دما، نشان‌دهنده فعالیت بیولوژیکی است و به تشخیص زودهنگام شرایط خطرناک کمک می‌کند.

    تغییرات رفتار آب‌های زیرزمینی:

• حادثه: تغییرات دما می‌تواند بر ویسکوزیته آب و در نتیجه بر سرعت جریان آب‌های زیرزمینی تأثیر بگذارد که این امر خود بر پایداری شیب‌ها و فشار بر سازه‌های زیرزمینی اثرگذار است.
• کاربرد سنسور: پایش دما به همراه سطح آب زیرزمینی، دید جامع‌تری از رفتار ژئوهیدرولوژیکی ارائه می‌دهد.

    تشخیص نشت در خطوط لوله:

• حادثه: نشت از خطوط لوله نفت و گاز می‌تواند منجر به آلودگی خاک و آب و خطرات زیست‌محیطی شود.
• کاربرد سنسور: سنسورهای دمای IC با حساسیت بالا می‌توانند تغییرات دمایی محلی ناشی از نشت را تشخیص دهند.

3.5.2. اجرا و نصب عملیاتی سنسور دمای IC

در اینجا سنسورهای دمای IC در نقاط مختلفی از پروژه‌های ژئوتکنیکی برای پایش شرایط حرارتی محیط‌های زیرزمینی و سازه‌های مرتبط با خاک و سنگ استفاده می‌شوند:

نصب فیزیکی:

• پروب‌های سنسور: سنسورهای دمای IC معمولاً در داخل پروب‌های مقاوم و ضد آب (مانند لوله‌های PVC یا استیل ضد زنگ) قرار می‌گیرند. این پروب‌ها می‌توانند شامل چندین سنسور در فواصل مختلف برای ایجاد پروفیل دمایی باشند.
• نصب در گمانه‌ها (Boreholes): پروب‌های سنسور در گمانه‌های حفر شده در زمین قرار داده می‌شوند. فضای اطراف پروب با مواد مناسب (مانند بنتونیت یا ماسه) پر می‌شود تا تماس حرارتی خوب با خاک اطراف تضمین شود و از نفوذ آب جلوگیری شود.
• جاسازی در بتن: سنسورها (معمولاً در پوشش‌های محافظ) مستقیماً در داخل توده بتن در حین بتن‌ریزی جاسازی می‌شوند. سیم‌کشی باید به دقت محافظت شود تا در برابر آسیب‌های مکانیکی و رطوبت مقاوم باشد.
• مقاومت در برابر محیط: سنسورها و کابل‌کشی آن‌ها باید برای مقاومت در برابر فشار خاک، رطوبت، مواد شیمیایی موجود در خاک/آب، ارتعاشات و تغییرات دمایی گسترده طراحی شوند. استفاده از مواد مقاوم در برابر خوردگی و آب‌بندی کامل ضروری است.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسورها به واحدهای جمع‌آوری داده (Data Loggers) یا واحدهای جمع‌آوری داده بی‌سیم (Wireless Data Acquisition Units) متصل می‌شوند.
• سنسورهای دیجیتال (مانند DS18B20): این سنسورها به دلیل خروجی دیجیتال و قابلیت اتصال چندین سنسور به یک خط (پروتکل 1-Wire)، برای پایش ژئوتکنیکی بسیار مناسب هستند. دیتا لاگر داده‌های دیجیتال را از سنسورها درخواست کرده و دما را با دقت بالا دریافت می‌کند.
• سنسورهای آنالوگ: خروجی ولتاژ سنسور به ورودی آنالوگ دیتا لاگر متصل می‌شود. دیتا لاگر ولتاژ را خوانده و آن را به دما تبدیل می‌کند.
• جمع‌آوری و ذخیره‌سازی داده: دیتا لاگرها داده‌های دما را به صورت دوره‌ای (مثلاً هر ساعت یا هر روز) جمع‌آوری و در حافظه داخلی خود ذخیره می‌کنند. این دیتا لاگرها اغلب با باتری کار می‌کنند و می‌توانند برای مدت طولانی در محل باقی بمانند.
• انتقال داده: داده‌ها می‌توانند به صورت دستی (با اتصال لپ‌تاپ به دیتا لاگر)، یا به صورت بی‌سیم (از طریق شبکه‌های سلولی، رادیویی یا ماهواره‌ای) به یک ایستگاه مرکزی یا سرور ابری منتقل شوند.

    پردازش و تحلیل داده:

• نمایش و ترسیم نمودار: داده‌های دما به صورت نمودارهای زمانی یا پروفیل‌های عمقی نمایش داده می‌شوند.
• تحلیل روندها: مهندسان ژئوتکنیک روند تغییرات دما را در طول زمان بررسی می‌کنند تا الگوهای غیرعادی یا تغییرات مهم را تشخیص دهند.
• مقایسه با آستانه‌ها: دماهای اندازه‌گیری شده با مقادیر آستانه‌ای از پیش تعریف شده (مثلاً دمای انجماد/ذوب، دمای بحرانی بتن) مقایسه می‌شوند.

    اقدامات هشدار و کنترلی:

• سیستم هشدار: در صورت عبور دما از آستانه‌های بحرانی (مثلاً ذوب شدن پرمافراست یا گرمای بیش از حد بتن)، سیستم می‌تواند هشدارهایی را به مهندسان یا اپراتورها ارسال کند (پیامک، ایمیل).
• اقدامات اصلاحی: بر اساس هشدارها، اقدامات لازم (مانند تغییر برنامه ساخت و ساز، نصب سیستم‌های خنک‌کننده، یا تخلیه منطقه) انجام می‌شود.
• مدل‌سازی و پیش‌بینی: داده‌های دما برای کالیبراسیون مدل‌های ژئوتکنیکی و پیش‌بینی رفتار آینده زمین یا سازه استفاده می‌شوند.

.

4.5.2. کدام نوع سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

انتخاب نوع سنسور دمای IC در پایش ژئوتکنیکی به دقت مورد نیاز، محدوده دما، طول عمر، پایداری، مصرف انرژی و قابلیت ارتباطی بستگی دارد.

    سنسورهای دمای IC دیجیتال (Digital Temperature Sensors):

• ویژگی‌ها: اینها رایج‌ترین و مناسب‌ترین نوع سنسورهای IC برای پایش ژئوتکنیکی هستند. خروجی داده‌های دما به صورت دیجیتال (معمولاً با رزولوشن بالا) و با دقت بسیار خوب (۰.۱ تا ۰.۵± درجه سانتی‌گراد) ارائه می‌دهند. نویزپذیری کمتری دارند و امکان اتصال چندین سنسور به یک خط ارتباطی را فراهم می‌کنند که سیم‌کشی را در گمانه‌های عمیق ساده می‌کند. مصرف انرژی پایین آن‌ها برای کاربردهای باتری‌محور ایده‌آل است.
• مثال‌ها:

    DS18B20 (با پروتکل 1-Wire): بسیار محبوب و پرکاربرد در پایش ژئوتکنیکی به دلیل دقت، قابلیت اتصال چندین سنسور به یک پین میکروکنترلر/دیتا لاگر، و وجود نسخه‌های ضد آب و مقاوم.

    TMP102، LM75 (با پروتکل I2C): دقت بالا، اما پروتکل I2C معمولاً برای فواصل کوتاه مناسب‌تر است مگر اینکه از تقویت‌کننده‌های خط استفاده شود.

• کاربرد: پایش پروفیل دمایی خاک در گمانه‌ها (پرمافراست، رانش زمین)، پایش دمای بتن در سازه‌های بزرگ، پایش دمای محل‌های دفن زباله.

.

    سنسورهای دمای IC آنالوگ (Analog Temperature Sensors):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. ساده و ارزان.
• مثال‌ها: LM35/TMP36.
• محدودیت‌ها: در پایش ژئوتکنیکی کمتر استفاده می‌شوند، به خصوص برای کاربردهای دقیق یا در فواصل طولانی، زیرا سیگنال آنالوگ مستعد نویز است و نیاز به مبدل آنالوگ به دیجیتال (ADC) با دقت بالا در سمت دیتا لاگر دارد.
• کاربرد: ممکن است در پایش‌های بسیار ساده و کم‌هزینه یا در محیط‌های کنترل شده‌تر کاربرد داشته باشند.

.

    سنسورهای دمای IC با بسته‌بندی صنعتی (Industrial-grade IC Temperature Sensors):

• ویژگی‌ها: این سنسورها اساساً همان سنسورهای IC دیجیتال یا آنالوگ هستند، اما در بسته‌بندی‌های مقاوم‌تر (مانند پروب‌های استیل ضد زنگ) عرضه می‌شوند که برای تحمل شرایط سخت محیطی (فشار، رطوبت، مواد شیمیایی) مناسب‌تر هستند.
• کاربرد: غالب کاربردهای پایش ژئوتکنیکی از این نوع سنسورها بهره می‌برند.
