کاربرد سنسور دمای IC در مخابرات، تجهیزات پزشکی و سیستم‌های صنعتی:بخش دوم

پیشنهاد میکنیم ابتدا مقاله سنسورهای دمای IC در کاربردهای صنعتی: عملکرد، نصب و ملاحظات عملیاتی:بخش اول

را مطالعه کنید سپس این مقاله را مطالعه کنید.

.

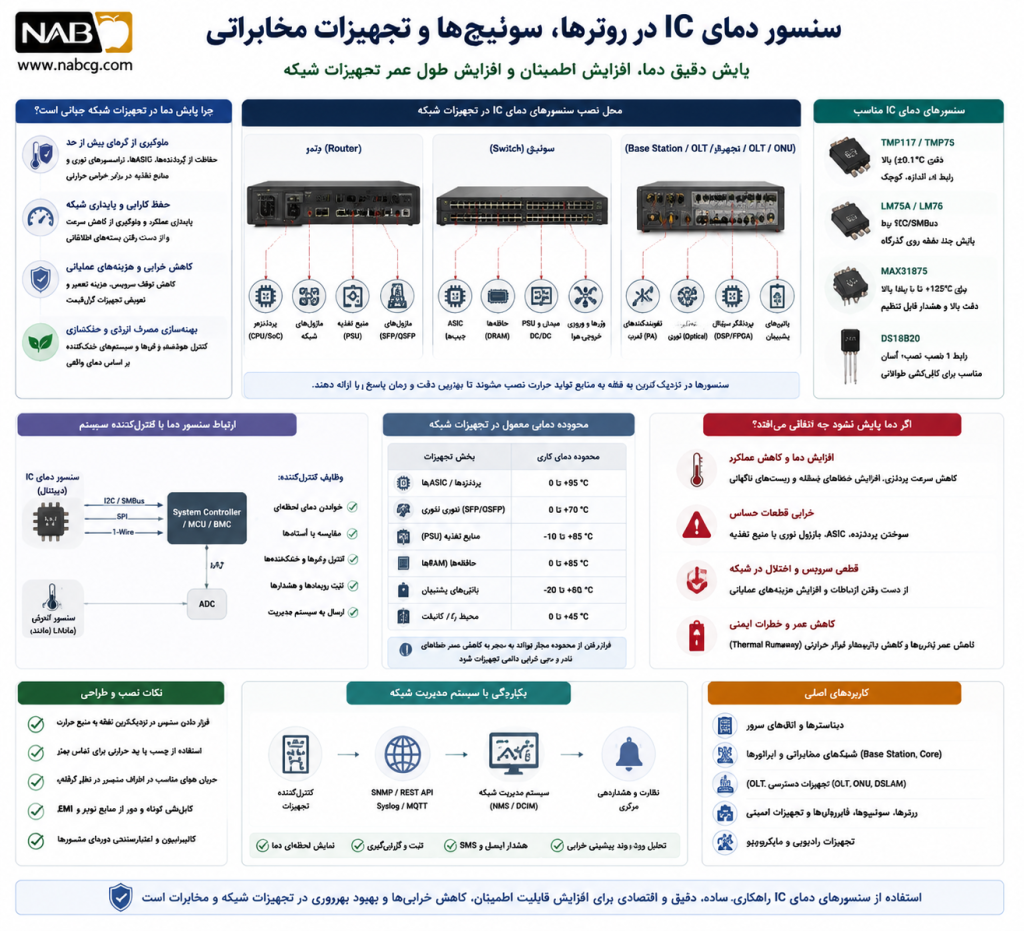

6.2. کاربرد سنسورهای دمای IC در صنعت مخابرات

1.6.2.  دستگاه‌ها و محیط‌های کاربردی:

    تجهیزات فعال شبکه (Active Network Equipment):

    روترها، سوئیچ‌ها، فایروال‌ها: پایش دمای داخلی شاسی، پردازنده‌ها (CPUs/ASICs)، ماژول‌های نوری (Transceivers) و حافظه‌ها. گرمای بیش از حد می‌تواند منجر به کاهش عملکرد، خطا در انتقال داده و خرابی سخت‌افزاری شود.

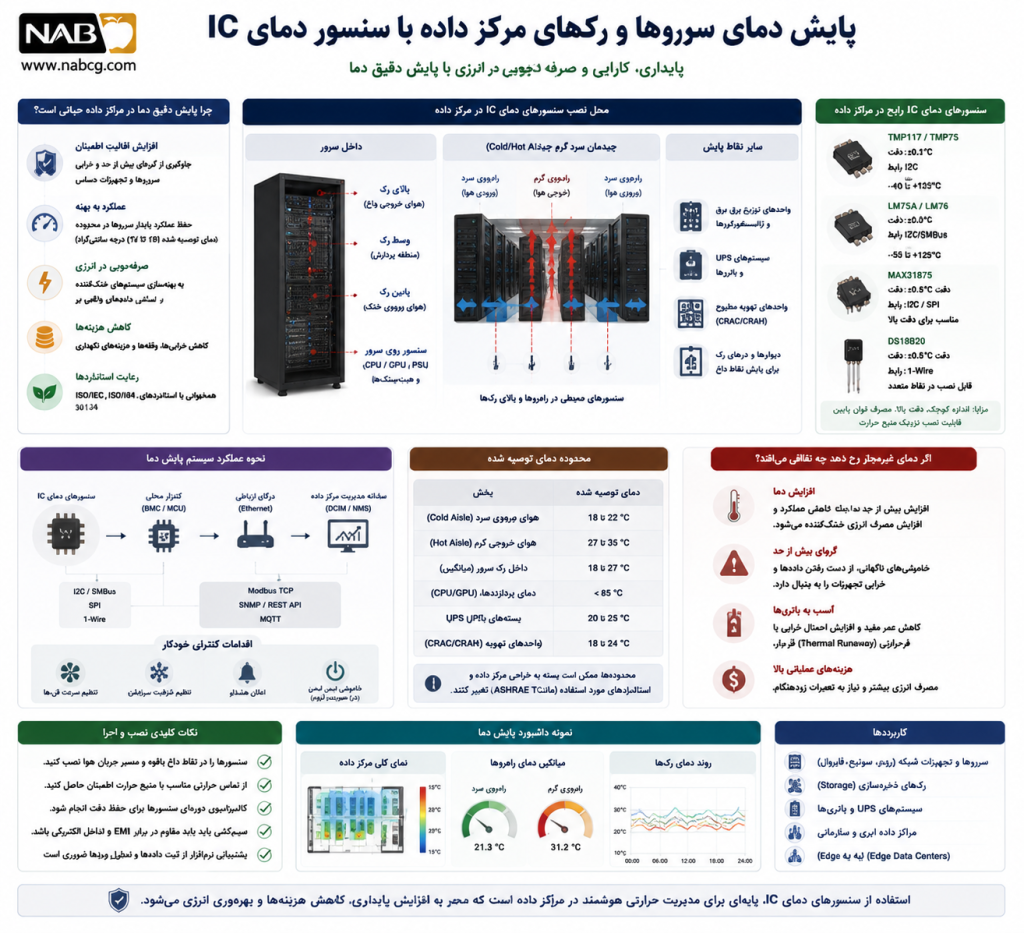

• سرورها در مراکز داده (Data Centers): نظارت بر دمای پردازنده‌ها، حافظه‌ها، دیسک‌ها و دمای کلی رک‌ها. این امر برای حفظ کارایی، جلوگیری از خرابی و بهینه‌سازی سیستم‌های خنک‌کننده حیاتی است.
• تجهیزات ایستگاه‌های پایه (Base Stations) و دکل‌های مخابراتی: پایش دمای آمپلی‌فایرها (Power Amplifiers)، فرستنده/گیرنده‌ها (Transceivers) و واحدهای پردازش سیگنال که در محیط‌های بیرونی و اغلب با تغییرات دمایی شدید کار می‌کنند.

    تجهیزات انتقال نوری (Optical Transmission Equipment):

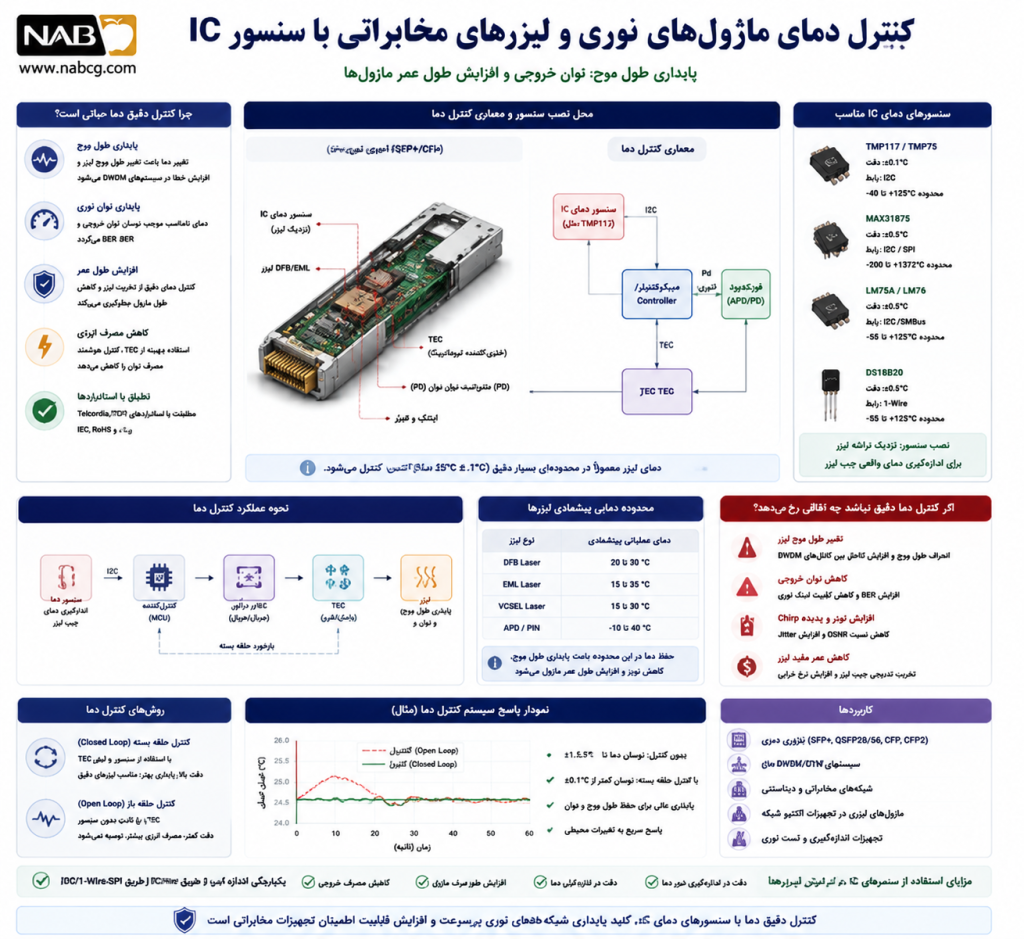

• ماژول‌های لیزر و آشکارساز (Laser and Detector Modules): دمای لیزرها باید به دقت کنترل شود تا طول موج و توان خروجی پایدار بماند. سنسورهای IC در نزدیکی این قطعات نصب می‌شوند تا به سیستم‌های کنترل دما (مانند TEC – Thermoelectric Coolers) بازخورد دهند.
• فیبر نوری (در برخی کاربردها): پایش دمای محیطی فیبر نوری در نقاط حساس.

    تجهیزات منبع تغذیه (Power Supply Units – PSUs):

• پایش دمای داخلی منابع تغذیه، مبدل‌های AC/DC و DC/DC برای جلوگیری از گرمای بیش از حد قطعات قدرت (مانند MOSFETs, Diodes, Capacitors) و افزایش طول عمر آن‌ها.

    کابینت‌های تجهیزات بیرونی (Outdoor Cabinets/Enclosures):

• نظارت بر دمای داخلی کابینت‌هایی که تجهیزات مخابراتی را در محیط‌های بیرونی (کنار جاده‌ها، روی دکل‌ها) نگهداری می‌کنند. این کابینت‌ها اغلب دارای سیستم‌های تهویه یا خنک‌کننده هستند که توسط سنسورهای دما کنترل می‌شوند.

    باتری‌های پشتیبان (Backup Batteries):

• پایش دمای بسته‌های باتری (معمولاً لیتیوم-یون یا سرب-اسید) که برای تأمین برق اضطراری در صورت قطعی برق شبکه استفاده می‌شوند. دمای بهینه برای طول عمر و عملکرد باتری‌ها بسیار مهم است.

    سیستم‌های خنک‌کننده (Cooling Systems):

• پایش دمای هوای ورودی و خروجی از فن‌ها، سیستم‌های تهویه و چیلرها در مراکز داده و ایستگاه‌های پایه برای بهینه‌سازی مصرف انرژی و کارایی خنک‌کنندگی.

.

2.6.2. کجا و چه زمانی حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به کاهش کیفیت سرویس، خرابی تجهیزات گران‌قیمت، یا قطعی شبکه شود:

    گرم شدن بیش از حد قطعات الکترونیکی:

• حادثه: پردازنده‌ها، تراشه‌های ASIC، آمپلی‌فایرها و ماژول‌های نوری در صورت گرمای بیش از حد، دچار کاهش عملکرد (Throttling)، خطا در پردازش/انتقال داده، و در نهایت خرابی دائمی می‌شوند. این امر می‌تواند منجر به قطعی سرویس، از دست رفتن داده‌ها و هزینه‌های بالای تعمیر/تعویض شود.
• کاربرد سنسور: سنسورهای دما به طور مداوم دمای این قطعات را پایش کرده و در صورت لزوم، سرعت فن‌ها را افزایش می‌دهند، هشدار می‌دهند یا حتی سیستم را خاموش می‌کنند تا از آسیب جلوگیری شود.

.

    تغییرات طول موج لیزر در فیبر نوری:

• حادثه: دمای لیزرها به طور مستقیم بر طول موج نور خروجی تأثیر می‌گذارد. انحراف از طول موج مطلوب می‌تواند منجر به تضعیف سیگنال، تداخل بین کانال‌ها (در سیستم‌های WDM) و کاهش کیفیت ارتباط شود.
• کاربرد سنسور: سنسورهای دما در کنار لیزرها، بازخورد لازم را به مدارهای کنترل دما (TEC) می‌دهند تا طول موج لیزر در محدوده دقیق خود حفظ شود.

.

    کاهش عمر باتری و خطرات ایمنی:

• حادثه: باتری‌های پشتیبان در صورت کارکرد در دماهای خارج از محدوده بهینه (بیش از حد گرم یا سرد)، دچار کاهش شدید طول عمر، کاهش ظرفیت و در موارد شدیدتر (به خصوص لیتیوم-یون)، فرار حرارتی (Thermal Runaway) و آتش‌سوزی می‌شوند.
• کاربرد سنسور: سنسورهای دما در بسته‌های باتری، دمای آن‌ها را پایش کرده و به سیستم مدیریت باتری (BMS) اجازه می‌دهند تا سیستم‌های خنک‌کننده/گرم‌کننده را فعال کرده یا در صورت لزوم، باتری را ایزوله کند.

.

    خرابی منابع تغذیه:

• حادثه: گرمای بیش از حد در منابع تغذیه می‌تواند منجر به خرابی قطعات قدرت، از کار افتادن منبع تغذیه و در نتیجه قطعی برق تجهیزات متصل شود.
• کاربرد سنسور: پایش دما در PSUs به تشخیص زودهنگام مشکلات و جلوگیری از خرابی کامل کمک می‌کند.

.

    افزایش مصرف انرژی در مراکز داده:

• حادثه: عدم کنترل دقیق دما در مراکز داده می‌تواند منجر به کارکرد غیرضروری یا بیش از حد سیستم‌های خنک‌کننده، هدر رفت انرژی و افزایش هزینه‌های عملیاتی شود.
• کاربرد سنسور: سنسورهای دما در نقاط مختلف (رک‌ها، راهروهای سرد/گرم، ورودی/خروجی AHU) به سیستم مدیریت مرکز داده (DCIM) کمک می‌کنند تا خنک‌کنندگی را بهینه کند.

.

3.6.2.  نصب و اجرای عملیاتی سنسور دمای IC در مخابرات

نصب و اجرای سنسورهای دمای IC در تجهیزات مخابراتی نیازمند دقت بالا، طراحی فشرده و یکپارچگی با سیستم‌های نظارت و کنترل است.

نصب فیزیکی:

• نصب روی برد مدار چاپی (PCB): بسیاری از سنسورهای دمای IC به صورت تراشه‌های کوچک (مانند پکیج‌های SOT-23، DFN، MSOP) مستقیماً روی PCB، نزدیک به قطعات حساس به گرما (مانند پردازنده‌ها، FPGAها، آمپلی‌فایرهای قدرت) لحیم می‌شوند.
• پروب‌های دمایی: برای اندازه‌گیری دمای هوا در داخل شاسی، کابینت یا رک، سنسورهای IC ممکن است در داخل پروب‌های کوچک و محافظت شده قرار گیرند و در مسیر جریان هوا نصب شوند.
• تماس حرارتی: برای پایش دمای سطح قطعات (مانند هیت‌سینک‌ها یا بدنه ترانزیستورهای قدرت)، سنسور باید در تماس حرارتی خوب با سطح باشد (مثلاً با استفاده از خمیر حرارتی یا چسب حرارتی).
• مقاومت در برابر محیط: سنسورها و بسته‌بندی آن‌ها باید برای مقاومت در برابر ارتعاشات (به خصوص در تجهیزات دکل)، رطوبت (در کابینت‌های بیرونی) و تداخلات الکترومغناطیسی (EMI) طراحی شوند.

.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسور به یک میکروکنترلر یا یک تراشه مدیریت سیستم (System Management Controller – SMC) که بخشی از برد اصلی تجهیزات است، متصل می‌شود.

• سنسورهای دیجیتال (رایج‌ترین): این سنسورها از پروتکل‌های ارتباطی دیجیتال مانند I2C (SMBus), SPI یا 1-Wire برای ارسال داده‌های دما استفاده می‌کنند. میکروکنترلر یا SMC با استفاده از این پروتکل‌ها، داده‌های دیجیتال را از سنسور درخواست کرده و دما را به صورت مستقیم دریافت می‌کند.
• سنسورهای آنالوگ (کمتر رایج): خروجی ولتاژ سنسور به یک ورودی آنالوگ (ADC) میکروکنترلر متصل می‌شود. میکروکنترلر ولتاژ را خوانده و با استفاده از فرمول کالیبراسیون، آن را به دما تبدیل می‌کند.
• پردازش داده در کنترل‌کننده: میکروکنترلر/SMC داده‌های دمای دریافتی را پردازش می‌کند. این شامل:
• فیلتر کردن: حذف نویز از سیگنال.
• مقایسه با آستانه‌ها: مقایسه دمای اندازه‌گیری شده با مقادیر حداقل و حداکثر مجاز (Thresholds) از پیش تعریف شده برای هر قطعه یا منطقه.

.

    اقدامات کنترلی و هشدار:

• کنترل فن: رایج‌ترین کاربرد، کنترل سرعت فن‌های خنک‌کننده بر اساس دمای قطعات. با افزایش دما، سرعت فن‌ها افزایش می‌یابد.
• هشدارها (Alarms): در صورت عبور دما از آستانه‌های هشدار (Warning Threshold)، سیستم یک هشدار محلی (LED، پیام روی کنسول) یا از راه دور (SNMP Trap به سیستم مدیریت شبکه – NMS) ارسال می‌کند.
• اقدامات حفاظتی (Shutdown/Throttling): اگر دما به آستانه بحرانی (Critical Threshold) برسد، سیستم می‌تواند قدرت پردازنده را کاهش دهد (Throttling) یا در موارد شدید، تجهیزات را به طور کامل خاموش کند تا از آسیب دائمی جلوگیری شود.
• ثبت رویداد (Event Logging): تمام تغییرات دما و رویدادهای مربوط به دما در لاگ‌های سیستم ثبت می‌شوند تا برای تحلیل‌های بعدی، عیب‌یابی و نگهداری پیشگیرانه استفاده شوند.
• کنترل TEC (در ماژول‌های نوری): سنسور دما بازخورد لازم را به مدار کنترل TEC می‌دهد تا دمای لیزر را در نقطه تنظیم دقیق خود حفظ کند.

.

4.6.2. کدام نوع سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

در صنعت مخابرات، به دلیل نیاز به دقت، پایداری، مصرف انرژی پایین و قابلیت ادغام دیجیتال، انواع خاصی از سنسورهای دمای IC ترجیح داده می‌شوند:

    سنسورهای دمای IC دیجیتال (Digital Temperature Sensors):

• ویژگی‌ها: اینها رایج‌ترین نوع سنسورهای IC در تجهیزات مخابراتی هستند. خروجی داده‌های دما به صورت دیجیتال (معمولاً ۱۲ تا ۱۶ بیتی) و با دقت بالا (۰.۱ تا ۰.۵± درجه سانتی‌گراد) ارائه می‌دهند. نویزپذیری کمتری دارند و امکان ارتباط مطمئن با میکروکنترلرها را فراهم می‌کنند.
• مثال‌ها:

    LM75، TMP102، ADT7420 (با پروتکل I2C/SMBus): بسیار پرکاربرد برای پایش دمای داخلی سیستم‌ها، پردازنده‌ها و حافظه‌ها. SMBus یک زیرمجموعه از I2C است که در سیستم‌های مدیریت سخت‌افزار رایج است.

    MAX31725 (با پروتکل SPI): برای کاربردهایی که نیاز به سرعت بالاتر در ارتباط دارند.

    DS18B20 (با پروتکل 1-Wire): کمتر در داخل تجهیزات پیچیده مخابراتی استفاده می‌شود، اما ممکن است برای پایش دمای محیطی در کابینت‌های بیرونی یا بسته‌های باتری کاربرد داشته باشد.

• کاربرد: پایش دمای پردازنده‌ها، حافظه‌ها، ماژول‌های نوری، منابع تغذیه، و دمای کلی شاسی در روترها، سوئیچ‌ها، سرورها و ایستگاه‌های پایه.

.

    سنسورهای دمای IC با رابط‌های خاص (مثلاً برای دیودهای حرارتی):

• ویژگی‌ها: برخی از پردازنده‌ها (مانند CPUها و FPGAها) دارای یک دیود حرارتی داخلی هستند. سنسورهای IC خاصی (مانلاً ADT7461، MAX6657) وجود دارند که برای اندازه‌گیری دمای این دیودهای داخلی طراحی شده‌اند. این سنسورها می‌توانند دمای خود تراشه سنسور و همچنین دمای یک دیود حرارتی خارجی (مانند دیود داخلی CPU) را پایش کنند.
• کاربرد: پایش دمای هسته پردازنده‌های پرقدرت که گرمای زیادی تولید می‌کنند.

.

    سنسورهای دمای IC با خروجی آنالوگ (کمتر رایج):

    ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما.

    مثال‌ها: LM35/TMP36.

    محدودیت‌ها: در تجهیزات مخابراتی مدرن کمتر به صورت مستقیم برای پایش حیاتی استفاده می‌شوند، زیرا سیگنال آنالوگ مستعد نویز است و نیاز به ADC دقیق دارد. با این حال، ممکن است در برخی کاربردهای ساده‌تر یا به عنوان بخشی از یک مدار کنترل بازخورد ساده‌تر استفاده شوند.

.

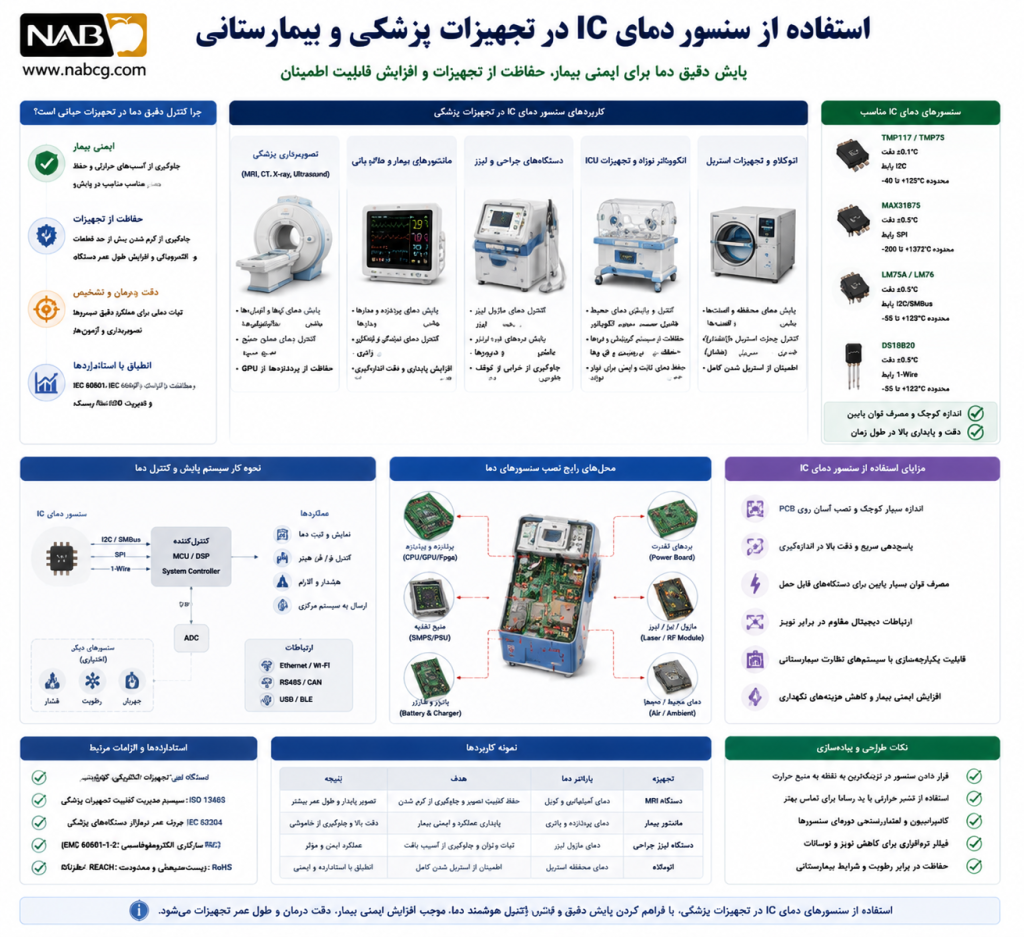

7.2. کاربرد سنسورهای دمای IC در دستگاه‌های پزشکی

1.7.2. دستگاه‌ها و محیط‌های کاربردی:

    دستگاه‌های پایش بیمار (Patient Monitoring Devices):

• دماسنج‌های بالینی (Digital Thermometers): برای اندازه‌گیری دمای بدن بیمار (دهانی، زیر بغل، رکتال، پیشانی). این دماسنج‌ها اغلب از سنسورهای IC بسیار کوچک و دقیق استفاده می‌کنند.
• مانیتورهای علائم حیاتی: پایش مداوم دمای بدن بیمار در بخش‌های مراقبت‌های ویژه (ICU)، اتاق عمل و اورژانس.

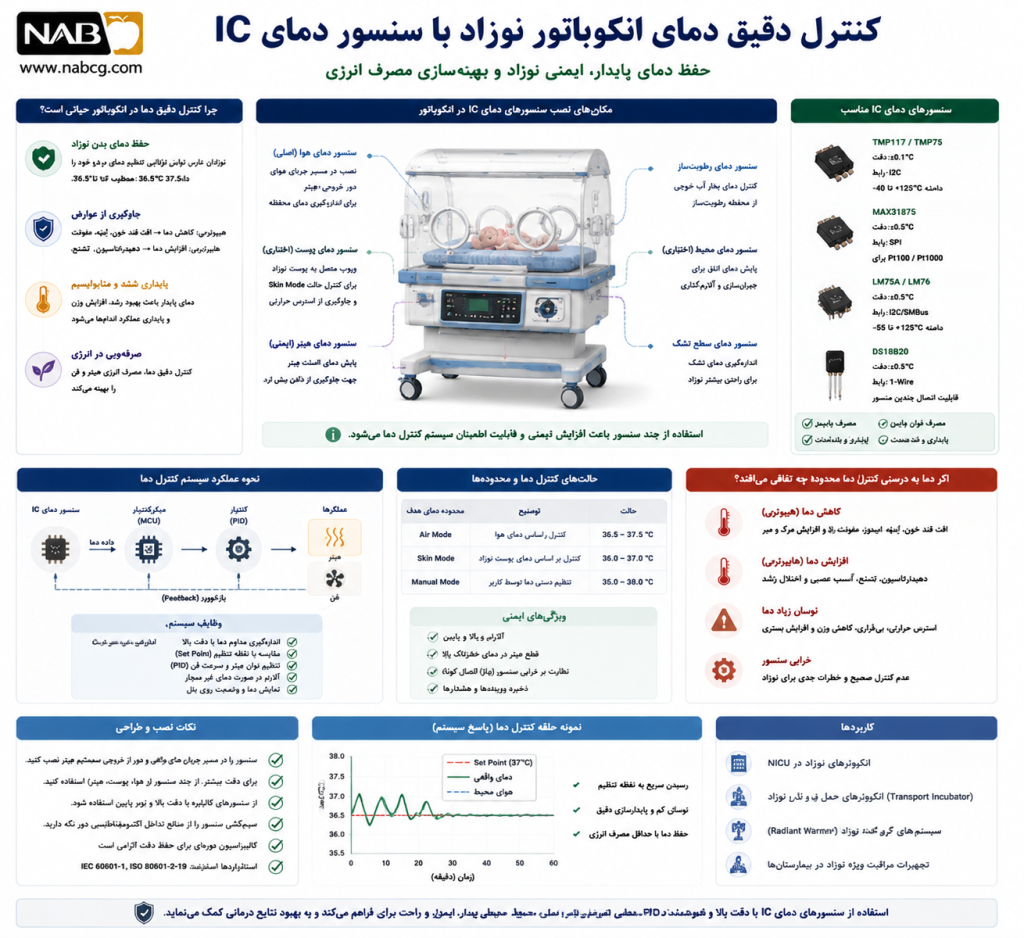

• انکوباتورهای نوزاد (Infant Incubators): کنترل دقیق دمای محیط داخل انکوباتور برای حفظ دمای بدن نوزادان نارس یا بیمار. سنسورها هم دمای هوا و هم دمای پوست نوزاد را پایش می‌کنند.
• دستگاه‌های بیهوشی: پایش دمای گازهای تنفسی و دمای بدن بیمار در طول جراحی.

.

    دستگاه‌های تصویربرداری تشخیصی (Diagnostic Imaging Devices):

• دستگاه‌های MRI (تصویربرداری رزونانس مغناطیسی): پایش دمای سیم‌پیچ‌های ابررسانا (Superconducting Coils) که باید در دماهای بسیار پایین (کریوژنیک) نگهداری شوند. همچنین پایش دمای قطعات الکترونیکی داخلی.
• دستگاه‌های CT Scan و X-ray: پایش دمای تیوب اشعه ایکس و سایر اجزای تولیدکننده گرما برای اطمینان از عملکرد پایدار و جلوگیری از خرابی.

.

    دستگاه‌های درمانی (Therapeutic Devices):

• دستگاه‌های دیالیز: کنترل دمای مایع دیالیز برای جلوگیری از آسیب به بیمار.
• دستگاه‌های لیزر درمانی و جراحی: پایش دمای سر لیزر یا بافت هدف برای اطمینان از اثربخشی درمان و جلوگیری از سوختگی بافت‌های سالم.
• پمپ‌های تزریق (Infusion Pumps): در برخی کاربردها، پایش دمای مایع تزریقی.
• پتوهای گرم‌کننده/سردکننده (Hypothermia/Hyperthermia Blankets): کنترل دقیق دمای پتو برای حفظ دمای بدن بیمار در طول جراحی یا پس از آن.

.

    تجهیزات آزمایشگاهی (Laboratory Equipment):

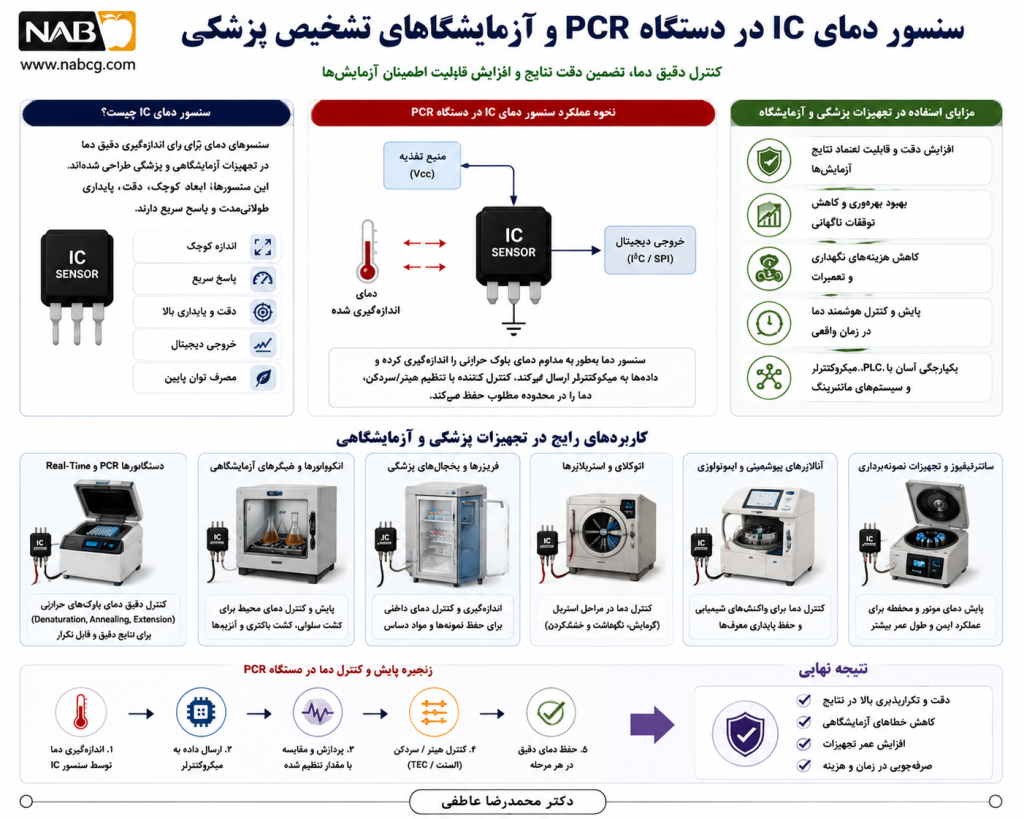

• دستگاه‌های(PCR (Polymerase Chain Reaction: کنترل بسیار دقیق دمای سیکل‌های حرارتی برای تکثیر DNA/RNA. سنسورهای IC با دقت بالا در بلاک حرارتی دستگاه PCR نصب می‌شوند.
• انکوباتورهای آزمایشگاهی: حفظ دمای ثابت برای رشد سلول‌ها و کشت‌های میکروبی.
• سانتریفیوژهای یخچال‌دار: کنترل دمای نمونه‌ها در حین جداسازی.
• فریزرهای فوق‌سرد (Ultra-low Freezers): پایش دمای داخلی برای نگهداری نمونه‌های بیولوژیکی حساس (مانند واکسن‌ها، سلول‌ها) در دماهای بسیار پایین.

.

    سیستم‌های ذخیره‌سازی و حمل و نقل دارو و واکسن:

• یخچال‌ها و فریزرهای دارویی: پایش مداوم دما برای اطمینان از حفظ کیفیت و اثربخشی داروها و واکسن‌ها.
• جعبه‌های حمل و نقل واکسن (Cold Chain Logistics): پایش دما در طول حمل و نقل برای حفظ زنجیره سرد.

.

2.7.2. کجا و چه زمانی حوادث رخ می‌دهد

سنسورهای دمای IC در نقاطی نصب می‌شوند که تغییرات دما می‌تواند منجر به آسیب به بیمار، خرابی دستگاه، یا از بین رفتن نمونه‌های حساس شود:

    آسیب به بیمار (Hyperthermia/Hypothermia/Burns):

• حادثه: افزایش یا کاهش بیش از حد دمای بدن بیمار (هایپرترمی یا هیپوترمی) می‌تواند منجر به عوارض جدی، آسیب به اندام‌ها و حتی مرگ شود. همچنین، گرمای بیش از حد از دستگاه‌های درمانی (مانند لیزر یا پتوهای گرم‌کننده) می‌تواند باعث سوختگی بیمار شود.
• کاربرد سنسور: سنسورهای دمای IC در دماسنج‌ها، مانیتورهای علائم حیاتی، انکوباتورها و دستگاه‌های درمانی، دمای بدن بیمار یا دمای دستگاه را پایش کرده و در صورت انحراف از محدوده ایمن، هشدار می‌دهند یا عملکرد دستگاه را تنظیم می‌کنند.

.

    خرابی یا عملکرد نامناسب دستگاه:

• حادثه: گرمای بیش از حد قطعات الکترونیکی (پردازنده‌ها، منابع تغذیه، لیزرها) در دستگاه‌های پزشکی می‌تواند منجر به کاهش عملکرد، خطا در تشخیص/درمان و در نهایت خرابی دستگاه شود.
• کاربرد سنسور: سنسورهای دما در داخل دستگاه‌ها، دمای قطعات حیاتی را پایش کرده و سیستم‌های خنک‌کننده (فن‌ها) را کنترل می‌کنند یا در صورت لزوم، دستگاه را خاموش می‌کنند.

.

    از بین رفتن نمونه‌های بیولوژیکی یا داروها:

• حادثه: نگهداری نمونه‌های خون، بافت، واکسن‌ها یا داروها در دماهای نامناسب (بیش از حد گرم یا سرد) می‌تواند منجر به فساد، از دست دادن اثربخشی یا تغییر خواص آن‌ها شود.
• کاربرد سنسور: سنسورهای دما در یخچال‌ها، فریزرها، انکوباتورهای آزمایشگاهی و جعبه‌های حمل و نقل، دمای محیط نگهداری را پایش کرده و در صورت انحراف، هشدار می‌دهند تا از آسیب به نمونه‌ها/داروها جلوگیری شود.

.

    خطا در تشخیص یا درمان:

• حادثه: در دستگاه‌هایی مانند PCR، کنترل نادرست دما می‌تواند منجر به نتایج آزمایشگاهی نادرست یا عدم موفقیت در فرآیندهای بیوشیمیایی شود که پیامدهای جدی برای تشخیص و درمان بیمار دارد.
• کاربرد سنسور: سنسورهای دما با دقت بالا، کنترل حلقه بسته دما را در این دستگاه‌ها امکان‌پذیر می‌سازند.

.

3.7.2. اجرا و نصب عملیاتی سنسور دمای IC در دستگاه‌های پزشکی

نصب و اجرای سنسورهای دمای IC در دستگاه‌های پزشکی نیازمند رعایت استانداردهای سخت‌گیرانه پزشکی، دقت بالا، و قابلیت اطمینان است.

نصب فیزیکی:

• تماس مستقیم با بیمار (Patient Contact): در دماسنج‌ها و مانیتورهای علائم حیاتی، سنسورها باید به گونه‌ای طراحی شوند که ایمن، زیست‌سازگار (Biocompatible) و قابل استریل‌سازی باشند و تماس حرارتی خوبی با بدن بیمار برقرار کنند.
• جاسازی در دستگاه: سنسورها مستقیماً روی برد مدار چاپی (PCB) نزدیک به پردازنده‌ها، منابع تغذیه، یا سایر قطعات تولیدکننده گرما لحیم می‌شوند.
• پروب‌های دمایی: برای اندازه‌گیری دمای مایعات (مانند مایع دیالیز) یا هوا در محفظه‌ها (مانند انکوباتور)، سنسورهای IC در داخل پروب‌های ضد آب و مقاوم (معمولاً از جنس استیل ضد زنگ) قرار می‌گیرند.
• مقاومت در برابر محیط: سنسورها و بسته‌بندی آن‌ها باید در برابر رطوبت، مواد شیمیایی (مانند مواد ضدعفونی‌کننده)، ارتعاشات و تداخلات الکترومغناطیسی (EMI) مقاوم باشند.

.

شناسایی دما و اجرای عملیات:

• اتصال الکتریکی: سنسور به یک میکروکنترلر یا یک واحد کنترل الکترونیکی (ECU) در دستگاه پزشکی متصل می‌شود.
• سنسورهای دیجیتال (رایج‌ترین): این سنسورها از پروتکل‌های ارتباطی دیجیتال مانند I2C (SMBus), SPI یا 1-Wire برای ارسال داده‌های دما استفاده می‌کنند. میکروکنترلر داده‌های دیجیتال را از سنسور درخواست کرده و دما را به صورت مستقیم دریافت می‌کند.
• سنسورهای آنالوگ: خروجی ولتاژ سنسور به یک ورودی آنالوگ (ADC) میکروکنترلر متصل می‌شود. میکروکنترلر ولتاژ را خوانده و با استفاده از فرمول کالیبراسیون، آن را به دما تبدیل می‌کند.
• پردازش داده در کنترل‌کننده: میکروکنترلر داده‌های دمای دریافتی را پردازش می‌کند. این شامل:
• فیلتر کردن: حذف نویز از سیگنال برای افزایش پایداری و دقت.
• کالیبراسیون: اعمال تصحیحات لازم برای افزایش دقت اندازه‌گیری، به ویژه در دماسنج‌های بالینی که نیاز به دقت بسیار بالا دارند.
• مقایسه با آستانه‌ها: مقایسه دمای اندازه‌گیری شده با مقادیر حداقل و حداکثر مجاز (Thresholds) از پیش تعریف شده برای هر پارامتر (مثلاً محدوده دمای طبیعی بدن، دمای بهینه برای نمونه).

.

    اقدامات کنترلی و هشدار:

• نمایش دما: دمای اندازه‌گیری شده روی نمایشگر دستگاه برای پزشک یا پرستار نمایش داده می‌شود.
• سیستم هشدار: در صورت عبور دما از آستانه‌های ایمنی، دستگاه یک هشدار صوتی/تصویری (آلارم) فعال می‌کند تا پرسنل پزشکی را مطلع سازد.
• کنترل حلقه بسته (Closed-Loop Control): در دستگاه‌هایی مانند انکوباتورها، پتوهای گرم‌کننده و دستگاه‌های PCR، سنسور دما بازخورد لازم را به سیستم کنترل می‌دهد تا دمای مطلوب را به طور خودکار حفظ کند (مثلاً با تنظیم توان هیتر یا سرعت فن).
• اقدامات حفاظتی: در موارد بحرانی، دستگاه می‌تواند به طور خودکار خاموش شود یا عملکرد خود را کاهش دهد تا از آسیب به بیمار یا دستگاه جلوگیری شود.
• ثبت داده: داده‌های دما به صورت مداوم ثبت می‌شوند تا برای تحلیل‌های بعدی، سوابق پزشکی، عیب‌یابی و اطمینان از رعایت استانداردها استفاده شوند.

.

4.7.2. کدام نوع سنسور از دسته سنسور IC مدار مجتمع برای این کاربرد استفاده می‌شود؟

انتخاب نوع سنسور دمای IC در دستگاه‌های پزشکی به دقت مورد نیاز، محدوده دما، سرعت پاسخ، اندازه فیزیکی، مصرف انرژی، قابلیت اطمینان و الزامات زیست‌سازگاری و استریل‌سازی بستگی دارد.

    سنسورهای دمای IC دیجیتال (Digital Temperature Sensors):

• ویژگی‌ها: اینها رایج‌ترین و مناسب‌ترین نوع سنسورهای IC برای کاربردهای پزشکی هستند. خروجی داده‌های دما به صورت دیجیتال (معمولاً ۱۲ تا ۱۶ بیتی) و با دقت بسیار بالا (۰.۰۵ تا ۰.۲۵± درجه سانتی‌گراد) ارائه می‌دهند. نویزپذیری کمتری دارند، نیاز به کالیبراسیون ADC در سمت میکروکنترلر را از بین می‌برند و مصرف انرژی پایینی دارند که برای دستگاه‌های باتری‌محور مهم است.

• مثال‌ها:

    TMP112، ADT7320، MAX30205: این سنسورها به طور خاص برای کاربردهای پزشکی طراحی شده‌اند و اغلب دارای دقت بسیار بالا، اندازه کوچک و پکیج‌های مناسب برای تماس با پوست یا جاسازی در پروب‌ها هستند. پروتکل‌های ارتباطی رایج I2C یا SPI هستند.

    DS18B20 (با پروتکل 1-Wire): در برخی کاربردهای کمتر حساس یا برای پایش دمای محیطی در تجهیزات آزمایشگاهی یا یخچال‌ها کاربرد دارد.

• کاربرد: دماسنج‌های بالینی، مانیتورهای علائم حیاتی، انکوباتورهای نوزاد، دستگاه‌های PCR، تجهیزات آزمایشگاهی، پایش دمای قطعات داخلی دستگاه‌ها.

.

    سنسورهای دمای IC آنالوگ (Analog Temperature Sensors):

• ویژگی‌ها: خروجی ولتاژ خطی متناسب با دما. ساده و ارزان.
• مثال‌ها: LM35/TMP36.
• محدودیت‌ها: در کاربردهای پزشکی حیاتی به دلیل نیاز به دقت بسیار بالا و نویزپذیری سیگنال آنالوگ کمتر استفاده می‌شوند.
• کاربرد: ممکن است در برخی کاربردهای کمتر حساس یا برای پایش دمای محیطی در داخل کابینت‌های تجهیزات پزشکی کاربرد داشته باشند.

.

3. پیاده‌سازی عملیاتی: نصب، سیم‌کشی و شناسایی

پیاده‌سازی صحیح سنسورهای دمای IC در محیط‌های صنعتی نیازمند درک دقیق از بهترین روش‌های نصب، ملاحظات سیم‌کشی و نحوه شناسایی و یکپارچه‌سازی آنها با سیستم‌های کنترل موجود است.

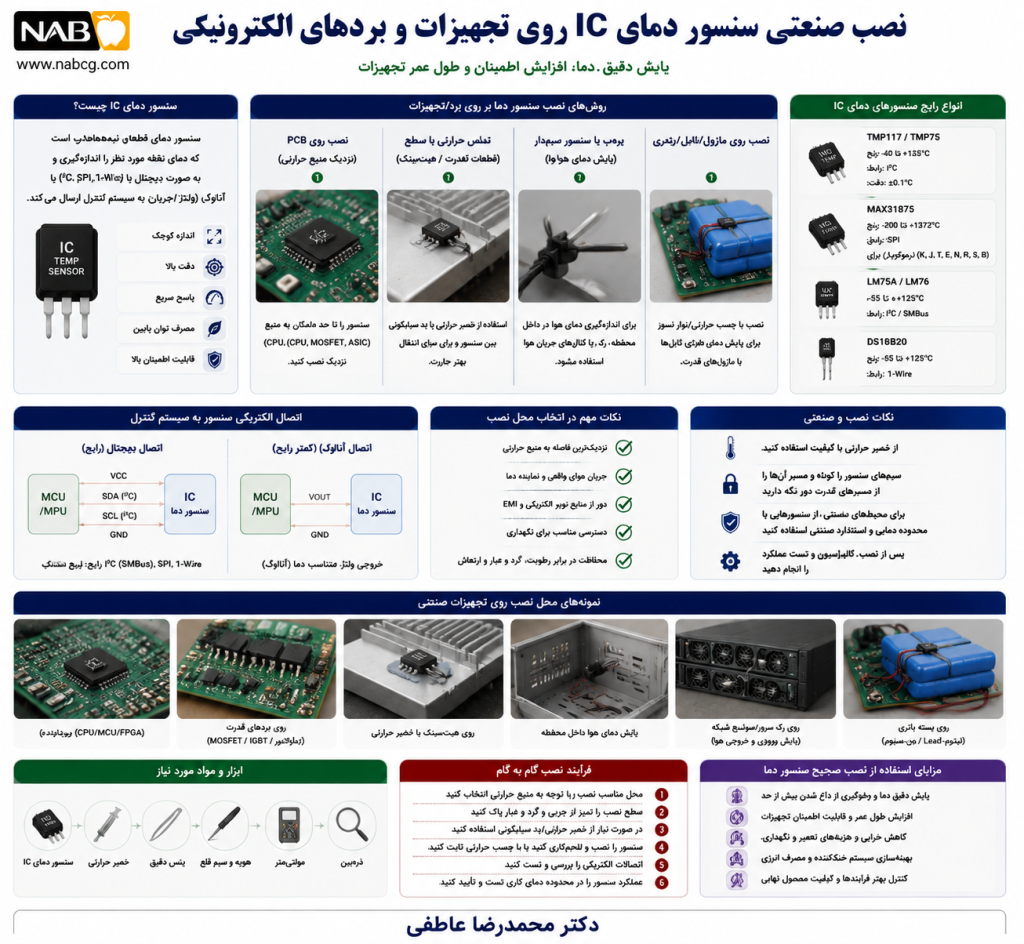

1.3. بهترین روش‌های نصب و ملاحظات مونتاژ

نصب صحیح سنسورهای دما برای دستیابی به اندازه‌گیری‌های دقیق و قابل اعتماد و جلوگیری از خرابی زودرس سنسور یا خطرات ایمنی، به ویژه در محیط‌های صنعتی، بسیار مهم است.

• انتخاب روش مونتاژ مناسب: روش‌های مختلفی برای مونتاژ سنسورها وجود دارد، از جمله اتصالات رزوه دار برای محکم کردن مجموعه سنسور، فلنج یا گلند که مهر و موم قوی و ضد فشار را فراهم می‌کنند، و مونتاژ قابل تنظیم که انعطاف‌پذیری در تنظیم عمق قرارگیری سنسور را می‌دهد. روش‌های دیگر شامل جوشکاری به مخزن، اتصال بایونت (برای نصب و حذف سریع) و نصب سطحی (با استفاده از رزوه، جوشکاری یا بست) هستند. به عنوان مثال، نصب ترموکوپل‌های سطحی (tube skin) با جوشکاری یک گیره به سطح لوله هیتر انجام می‌شود.
• جابجایی با دقت: سنسورهای دما ابزارهای حساسی هستند و باید با دقت جابجا شوند تا از آسیب مکانیکی جلوگیری شود. خم کردن عناصر حسگر یا اعمال تنش بیش از حد به آنها باید اجتناب شود.

.

• ملاحظات مکان قرارگیری: سنسور باید در مکانی قرار گیرد که به درستی نشان‌دهنده دمای مورد نظر باشد و از منابع حرارتی مستقیم مانند قطعات الکترونیکی، موتورها یا نور مستقیم خورشید دور باشد. اطمینان از جریان هوای کافی در اطراف سنسور برای جلوگیری از گرادیان‌های دما حیاتی است. اجتناب از مناطق مرده یا جیب‌های هوا که می‌توانند منجر به پاسخ کند یا اندازه‌گیری نادرست شوند، مهم است.
• جداسازی حرارتی: برای جلوگیری از تأثیر دمای محیط بر سنسور، باید جداسازی حرارتی یا فاصله فیزیکی مناسبی فراهم شود.
• عمق غوطه‌وری: در مورد پروب‌های غوطه‌وری، اطمینان از عمق غوطه‌وری کافی (مثلاً حداقل 2/3 طول ترموول) برای تماس حرارتی خوب بین نوک سنسور و محیط اندازه‌گیری شده، منجر به خوانش‌های دقیق‌تر و سریع‌تر می‌شود.
• ملاحظات خاص HVAC: برای کاربردهای تهویه مطبوع، سنسورها در نقاط تشخیص دما مانند هیت سینک واحدهای داخلی و خارجی، فن کویل‌ها، لوله اگزوز کمپرسور، و لوله‌های آب نصب می‌شوند. انواع بسته‌بندی مانند رزوه دار، پوشش اپوکسی، قاب فلزی و قاب پلاستیکی برای محیط‌های مختلف (سطوح فلزی، هوای مستقیم، آب) مناسب هستند.

2.3. سیم‌کشی و رابط‌های ارتباطی

سنسورهای دمای IC خروجی‌های آنالوگ یا دیجیتال را ارائه می‌دهند. سنسورهای آنالوگ، ولتاژ یا جریان متناسب با دما را تولید می‌کنند، در حالی که سنسورهای دیجیتال دارای مبدل‌های A-D داخلی هستند و برای ورودی به سیستم‌های کنترل و پایش دیجیتال آماده‌اند.

• رابط‌های دیجیتال: رابط‌های ارتباطی دیجیتال رایج شامل I2C، SPI و OneWire هستند. این پروتکل‌ها امکان انتقال داده‌های دما را به صورت دیجیتال فراهم می‌کنند و پیچیدگی طراحی الکترونیکی را کاهش می‌دهند.
• توصیه‌های سیم‌کشی: توصیه می‌شود از سیم‌های زوج تابیده 18 تا 22 AWG یا کابل‌های شیلددار برای تمام نصب‌های سنسور استفاده شود. در هنگام استفاده از کابل شیلددار، اطمینان حاصل شود که فقط یک سر کابل به زمین متصل شود تا از ایجاد حلقه زمین (Ground Loop) جلوگیری شود.
• ملاحظات اتصال: بررسی سیم‌کشی سنسور برای هرگونه آسیب، اتصالات شل یا خوردگی بسیار مهم است. استفاده از کانکتورها و کابل‌های مناسب برای سنسور به منظور به حداقل رساندن مقاومت و اطمینان از تماس خوب ضروری است. پایداری منبع تغذیه نیز برای عملکرد صحیح سنسور حیاتی است. به عنوان مثال، در اتصال LM335A به مبدل‌های A/D، دقت خوانش به دقت ولتاژ مرجع و دقت خود سنسور LM335A بستگی دارد.

.

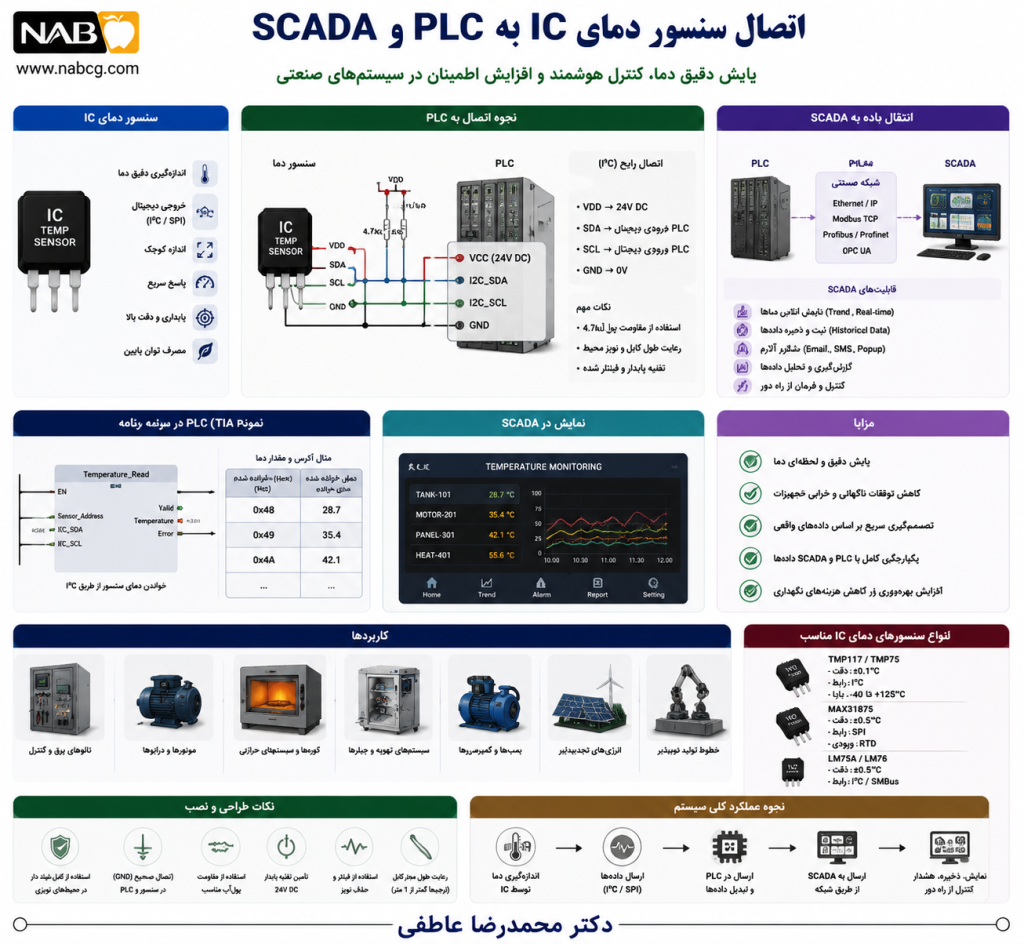

3.3. شناسایی سنسور و یکپارچه‌سازی در سیستم‌های کنترل

سنسورهای دمای IC، به ویژه انواع دیجیتال، به دلیل قابلیت‌های یکپارچه‌سازی آسان، به طور فزاینده‌ای در سیستم‌های کنترل صنعتی مدرن مورد استفاده قرار می‌گیرند.

• شناسایی سنسور: سنسورهای دمای دیجیتال دارای مدار مجتمع داخلی هستند که تبدیل دما را انجام می‌دهد. مقدار دما در یک رجیستر دیجیتال قرار می‌گیرد و با استفاده از پروتکل‌های فرمان صحیح (مانند I2C، SPI یا OneWire) و آدرس‌ها و دستورالعمل‌های مربوطه در دسترس و قابل انتقال است. این روش شناسایی، فرآیند خواندن دما را ساده می‌کند.
• یکپارچه‌سازی در سیستم‌های کنترل صنعتی (ICS): سنسورهای IC داده‌های دما را به سیگنال‌های قابل خواندن تبدیل می‌کنند که می‌توانند توسط سیستم‌های کنترل تفسیر و مورد استفاده قرار گیرند. این سنسورها در سیستم‌های کنترل صنعتی (ICS) مانند SCADA (کنترل نظارتی و جمع‌آوری داده)، DCS (سیستم کنترل توزیع شده) و PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) برای جمع‌آوری و پایش داده‌های بلادرنگ استفاده می‌شوند.
• پیاده‌سازی در کارخانه‌های هوشمند: فناوری IO-Link به طور فزاینده‌ای برای تبدیل سنسورهای سنتی به سنسورهای هوشمند در کارخانه‌های هوشمند استفاده می‌شود. این فناوری امکان پیکربندی از راه دور، ارتباط و تشخیص بلادرنگ سنسور را فراهم می‌کند. همچنین، با فعال کردن دستگاه‌های خود راه‌انداز با تنظیم پارامتر خودکار، تعویض و جایگزینی سریع و آسان سنسورها را ممکن می‌سازد. این یکپارچگی پیشرفته، امکان تصمیم‌گیری بهتر و فرآیندهای تولید انعطاف‌پذیر و بهینه‌سازی شده را فراهم می‌کند.

.

4. عملکرد و قابلیت اطمینان: پایش، عیب‌یابی و ایمنی

اطمینان از عملکرد دقیق و قابل اعتماد سنسورهای دمای IC برای کارایی عملیاتی و ایمنی در محیط‌های صنعتی بسیار مهم است. این بخش به روش‌های کالیبراسیون، عیب‌یابی، نقش سنسورها در نگهداری پیش‌بینانه و سیستم‌های مدیریت حرارتی می‌پردازد.

.

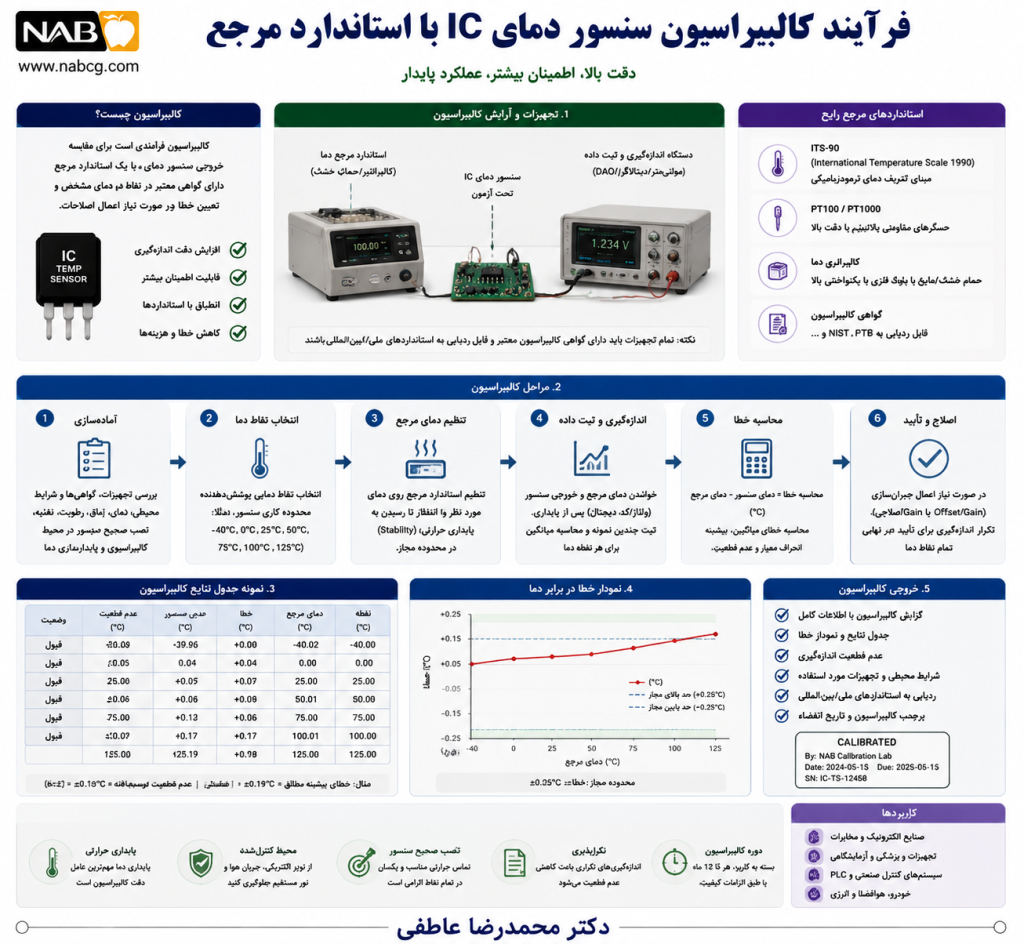

1.4. روش‌های کالیبراسیون و اهمیت آنها برای استفاده صنعتی

کالیبراسیون سنسورهای دما برای اطمینان از اندازه‌گیری‌های دقیق، قابل اعتماد و سازگار، و همچنین برای رعایت استانداردهای صنعتی (مانند ISO 9001) ضروری است.

    فرآیند کالیبراسیون:

• آماده‌سازی محیط پایدار: فرآیند کالیبراسیون باید در محیطی پایدار و عاری از نوسانات دما و جریان هوا انجام شود که می‌تواند بر دقت اندازه‌گیری‌ها تأثیر بگذارد.
• استفاده از استاندارد مرجع: از یک استاندارد دمای مرجع مانند دماسنج کالیبره شده، کالیبراتور بلوک خشک یا حمام دما استفاده شود. اطمینان حاصل شود که استاندارد مرجع قابل ردیابی به یک استاندارد ملی یا بین‌المللی است.
• قرار دادن سنسور و مرجع: سنسور دما و استاندارد مرجع نزدیک به هم قرار داده شوند تا از اندازه‌گیری یک محیط اطمینان حاصل شود. به هر دو دستگاه اجازه داده شود تا به تعادل حرارتی برسند.
• ثبت خوانش‌های اولیه: پس از تثبیت سنسور و استاندارد مرجع، خوانش‌های اولیه از هر دو ثبت شوند.
• مقایسه و تحلیل: خوانش‌های سنسور دما با استاندارد مرجع مقایسه شوند و هرگونه اختلاف ثبت شود. این مقایسه به شناسایی هرگونه رانش کالیبراسیون یا عدم دقت در سنسور کمک می‌کند.

.

• تنظیم کالیبراسیون سنسور: در صورت یافتن اختلافات، تنظیمات کالیبراسیون سنسور طبق دستورالعمل‌های سازنده تنظیم شود. این ممکن است شامل وارد کردن عوامل تصحیح در نرم‌افزار سنسور یا انجام تنظیمات فیزیکی باشد.
• بررسی مجدد و تأیید: پس از انجام تنظیمات، خوانش‌های سنسور در تمام نقاط کالیبراسیون مجدداً بررسی شوند تا دقت کالیبراسیون تأیید شود.
• مستندسازی فرآیند: فرآیند کالیبراسیون، شامل تمام خوانش‌ها، تنظیمات و نتایج نهایی، به طور کامل مستند شود. این مستندسازی برای رعایت استانداردهای صنعتی و مراجع آتی ضروری است.
• نقاط کالیبراسیون: نقاطی که سنسور در آنها آزمایش می‌شود باید کل محدوده عملیاتی سنسور را پوشش دهند و شامل دماهای حیاتی مرتبط با کاربرد باشند. نقاط ثابت مانند آب یخ (0 درجه سانتی‌گراد) و آب جوش (100 درجه سانتی‌گراد) معمولاً استفاده می‌شوند.
• کالیبراسیون در محل: در صورت امکان، کالیبراسیون سنسور در محل (in situ) با مقایسه با تجهیزات مرجع ترجیح داده می‌شود. اگر سنسور باید برای کالیبراسیون خارج شود، کالیبراسیون باید به گونه‌ای تنظیم شود که ویژگی‌های حرارتی فرآیند را تا حد امکان شبیه‌سازی کند.
• فرکانس کالیبراسیون: فرکانس توصیه شده برای کالیبراسیون به عوامل متعددی از جمله استفاده از سنسور، محیط کار و الزامات نظارتی بستگی دارد. به طور کلی، کالیبراسیون سالانه برای اکثر پروب‌های دمای صنعتی توصیه می‌شود. با این حال، در شرایط استفاده فشرده یا در محیط‌های خورنده، ممکن است نیاز به افزایش این فرکانس به هر شش ماه یکبار باشد.

.

2.4.عیب‌یابی مشکلات رایج سنسور

تشخیص و رفع مشکلات سنسور دما برای حفظ عملکرد سیستم و جلوگیری از خرابی‌های پرهزینه حیاتی است.

    علائم سنسور معیوب:

• خرابی متناوب سنسور.
• نمایش “مدار باز” توسط ابزارها.
• دماسنج تجهیزات به درستی دما را نشان نمی‌دهد.
• تجهیزات به درستی گرم یا سرد نمی‌شوند.
• گرمای بیش از حد تجهیزات.
• تجهیزات به درستی کار نمی‌کنند.

.

    مراحل عیب‌یابی:

• بازرسی فیزیکی: سنسور را از نظر آسیب فیزیکی بررسی کنید.
• بررسی منابع حرارتی محلی: اطمینان حاصل کنید که منابع حرارتی محلی بر خوانش سنسور تأثیر نمی‌گذارند.
• رفع خطاهای خارج از محدوده: خطاهای مربوط به خارج از محدوده را برطرف کنید.
• بررسی سیم‌کشی و اتصالات: اطمینان حاصل کنید که از نوع کابل صحیح استفاده شده است و اتصالات سیم‌کشی (شل، آسیب‌دیده، خورده) را بررسی کنید. اتصالات ضعیف می‌توانند مقاومت ایجاد کرده و منجر به افت ولتاژ و خوانش‌های نادرست شوند.
• بررسی تنظیمات کنترل‌کننده/خوانشگر: اطمینان حاصل کنید که کنترل‌کننده دما یا دستگاه خوانش به درستی برای نوع سنسور پیکربندی شده است.
• بررسی فرستنده دما: اگر مشکوک به مشکل در فرستنده دما هستید، از یک جعبه مقاومت یا دهه برای شبیه‌سازی پروب استفاده کنید.

.

    روش‌های تست سنسور:

• مولتی‌متر: از مولتی‌متر برای بررسی پیوستگی یا مقاومت سنسور استفاده کنید.
• تست حمام یخ/آب جوش: نقاط تست در 0 درجه سانتی‌گراد (آب یخ) و 100 درجه سانتی‌گراد (آب جوش) ایجاد کنید و مقاومت یا ولتاژ خروجی را اندازه‌گیری کنید.
• مقایسه با دماسنج کالیبره شده: خوانش‌های سنسور را با یک دماسنج دقیق و کالیبره شده مقایسه کنید.
• پایش رانش سنسور: رفتار سنسور را در طول زمان پایش کنید و در صورت مشاهده رانش مداوم، تعویض سنسور را در نظر بگیرید.
• محافظت در برابر تداخل: سنسور را از عوامل خارجی مانند تداخل الکترومغناطیسی که می‌تواند بر دقت آن تأثیر بگذارد، محافظت کنید.

.

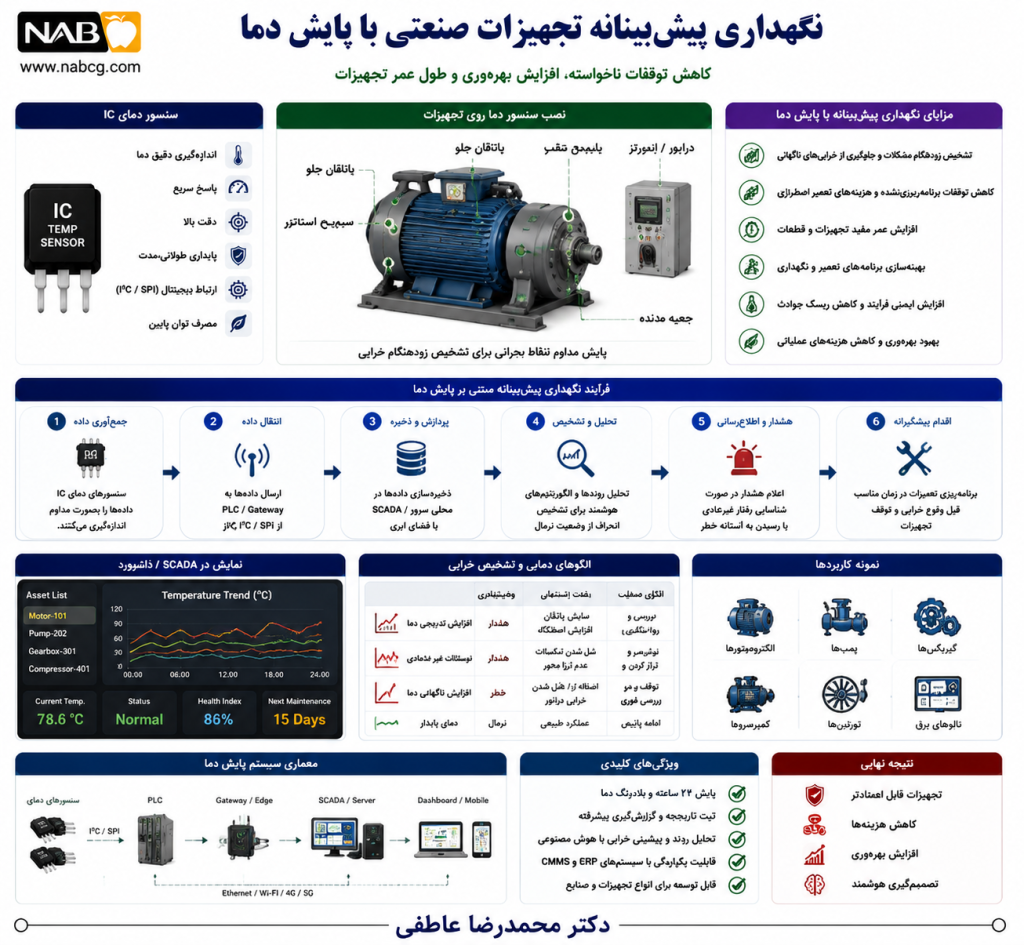

3.4. نقش در نگهداری پیش‌بینانه و تشخیص ناهنجاری

سنسورهای دما نقش مهمی در نگهداری پیش‌بینانه و تشخیص ناهنجاری در سیستم‌های صنعتی ایفا می‌کنند و به شناسایی مشکلات احتمالی قبل از تبدیل شدن به خرابی‌های پرهزینه کمک می‌کنند.

    نگهداری پیش‌بینانه:

    تشخیص زودهنگام مشکلات: سنسورهای دما برای پایش تجهیزاتی که در محدوده‌های دمایی باریک کار می‌کنند، ضروری هستند. نوسانات دما می‌تواند مشکلات قابل توجهی ایجاد کند، بنابراین سنسورها برای تشخیص زودهنگام مسائل بالقوه قبل از تشدید آنها ضروری هستند.

 نمونه‌ها:

• یخچال‌ها و انبارهای سرد: پایش هرگونه انحراف از محدوده‌های تعیین شده برای اطمینان از ذخیره‌سازی صحیح محصولات.
• یاتاقان‌ها: پایش افزایش گرما ناشی از اصطکاک بیش از حد، که نشان‌دهنده مشکلات تعادل یا روغن‌کاری است.
• سیستم‌های الکتریکی: تشخیص گرما از اتصالات ضعیف که می‌تواند منجر به خطرات شود.
• محیط‌های IT (سرورها و رایانه‌ها): محافظت در برابر گرمای بیش از حد، که می‌تواند نشان‌دهنده خرابی فن یا مشکل الکتریکی باشد.

.

    تشخیص ناهنجاری:

• افزایش ایمنی سیستم‌های کنترل صنعتی (ICS): تشخیص ناهنجاری برای شناسایی دستگاه‌هایی با وضعیت عملکرد غیرعادی یا دسترسی غیرمجاز، با هدف محافظت از ICS در برابر دسترسی غیرمجاز، بدافزار، خطاهای عملیاتی و خرابی‌های سخت‌افزاری، حیاتی است.
• همبستگی‌های پیچیده: ساختار پیچیده ICS همبستگی‌های زمانی پیچیده‌ای را بین دستگاه‌ها با پارامترهای متعدد ایجاد می‌کند. سنسورها و عملگرها در یک ICS با یکدیگر در سراسر مرحله فعلی و فراتر از آن همبستگی دارند.
• روش‌های تشخیص: تشخیص ناهنجاری را می‌توان با استفاده از روش‌های آماری و یادگیری ماشین انجام داد. این روش‌ها به شناسایی همبستگی‌های پنهان بین پارامترهای تجهیزات کمک می‌کنند که در طول عملیات عادی پایدار می‌مانند اما در طول حالت‌های غیرعادی به طور قابل توجهی تغییر می‌کنند.
• هشدارهای بلادرنگ: IIoT امکان پایش بلادرنگ شرایط کار و تجهیزات را فراهم می‌کند و در نتیجه احتمال حوادث را کاهش می‌دهد. اگر تجهیزات بیش از حد گرم شوند یا به وضعیت بحرانی نزدیک شوند، IIoT یک هشدار را برای جلوگیری از آسیب و اطمینان از رعایت استانداردهای ایمنی فعال می‌کند.

.

4.4. مدارهای حفاظت در برابر دمای بیش از حد و سیستم‌های مدیریت حرارتی

سنسورهای دمای IC در مدارهای حفاظت در برابر دمای بیش از حد و سیستم‌های مدیریت حرارتی برای جلوگیری از آسیب به تجهیزات و حفظ عملکرد بهینه بسیار مهم هستند.

• پایش و کنترل دما: سنسورهای IC بر روی بردهای مدار چاپی و در رایانه‌ها برای پایش و کنترل دما استفاده می‌شوند.
• مدیریت حرارتی: مدیریت حرارتی به معمار سیستم اجازه می‌دهد تا یک راه‌حل خنک‌کننده بر اساس مصرف برق واقعی، نه حداکثر توان، طراحی کند. سنسورهای حرارتی روی تراشه، به عنوان هسته سیستم مدیریت حرارتی، دمای اتصال روی تراشه را پایش می‌کنند.
• حفاظت از اجزا: سنسورهای دما برای پایش سلامت سیستم در زمان واقعی و جلوگیری از خرابی و در عین حال به حداکثر رساندن عملکرد موتورها و سایر سنسورها حیاتی هستند. آنها امکان پایش دمای آستانه را برای محافظت از مدارهای مدیریت توان و سلول‌های باتری فراهم می‌کنند.
• فعال‌سازی سیستم‌های خنک‌کننده/گرم‌کننده: سنسورها فعال‌سازی سیستم‌های خنک‌کننده (مانند فن‌ها یا پمپ‌ها) یا گرم‌کننده را برای جلوگیری از خرابی قطعات در دماهای شدید امکان‌پذیر می‌سازند.
• خاموشی در دمای بیش از حد: سیستم کنترل می‌تواند در صورت افزایش دما از آستانه‌های بحرانی، یک خاموشی کامل را آغاز کند تا از آسیب بیشتر یا شرایط خطرناک جلوگیری شود.
• ترمیستورهای PTC: این ترمیستورها مقاومتشان به طور قابل توجهی با افزایش دما از یک حد معین، افزایش می‌یابد. این ویژگی آنها را برای استفاده به عنوان دستگاه‌های حفاظت دما مناسب می‌سازد که دماهای بالا را برای محافظت از مدارها در برابر گرمای بیش از حد تشخیص می‌دهند.
• مدارهای آنالوگ حفاظت از دمای بیش از حد: مدارهای آنالوگ حفاظت از دمای بیش از حد می‌توانند با استفاده از سنسورهای دمای IC و تقویت‌کننده‌های عملیاتی (op-amps) طراحی شوند. این مدارها خروجی خطی سنسور را تقویت می‌کنند تا یک سیگنال کنترل مفید برای فعال‌سازی اقدامات حفاظتی تولید کنند.

.

5.4. درک اثر خودگرمایش

اثر خودگرمایش (Self-Heating Effect) پدیده‌ای است که در آن جریان الکتریکی عبوری از یک سنسور، گرما تولید می‌کند و باعث افزایش دمای سنسور بالاتر از دمای واقعی محیط می‌شود. این اثر می‌تواند منجر به خوانش‌های نادرست دما شود.

    علل و پیامدها: خودگرمایش عمدتاً ناشی از اثر گرمایش ژول (Joule heating effect) است که در آن مقاومت الکتریکی گرما تولید می‌کند. میزان گرما به میزان جریان عبوری از سنسور و مقاومت آن بستگی دارد. این پدیده به ویژه در RTDها که سنسورهای پسیو هستند و برای تولید سیگنال مفید به جریان اندازه‌گیری نیاز دارند، رایج است. خوانش‌های ناسازگار ناشی از خودگرمایش می‌تواند منجر به کنترل ضعیف فرآیند، کاهش کیفیت محصول و افزایش هزینه‌های عملیاتی شود. با گذشت زمان، گرمای ناشی از خودگرمایش می‌تواند سنسور را فرسوده کرده و طول عمر آن را کوتاه کند.

    استراتژی‌های کاهش:

• کاهش جریان: کاهش جریان عبوری از سنسور یک راه ساده برای کاهش میزان گرمای تولید شده است. با این حال، جریان نباید بیش از حد کاهش یابد، زیرا ممکن است بر قدرت سیگنال سنسور تأثیر بگذارد.
• بهبود انتقال حرارت: بهبود نحوه انتقال حرارت سنسور به محیط اطراف می‌تواند به کاهش خودگرمایش کمک کند. این کار را می‌توان با استفاده از مواد با هدایت حرارتی بهتر برای سنسور یا طراحی سنسور به گونه‌ای که تماس خوبی با محیط داشته باشد، انجام داد.
• استفاده از جریان‌های پالسی: به جای استفاده از جریان پیوسته، اعمال پالس‌های کوتاه جریان می‌تواند به سنسور زمان دهد تا بین پالس‌ها خنک شود. اندازه‌گیری دما در طول پالس انجام می‌شود و به جلوگیری از خطاهای ناشی از گرمای انباشته شده کمک می‌کند.
• کالیبراسیون و جبران‌سازی: کالیبراسیون سنسور در محیط واقعی که در آن استفاده خواهد شد، می‌تواند به حساب آوردن خودگرمایش کمک کند. نرم‌افزار همچنین می‌تواند خوانش‌ها را بر اساس مقادیر جریان و مقاومت شناخته شده برای جبران خودگرمایش تنظیم کند.

.

5. استانداردها و انطباق صنعتی

رعایت استانداردها و مقررات صنعتی برای اطمینان از ایمنی، کارایی عملیاتی و کیفیت محصول در کاربردهای سنسور دمای IC بسیار مهم است.

1.5. استانداردهای ایمنی مرتبط

• IEC 61010-1: این استاندارد الزامات ایمنی عمومی را برای انواع تجهیزات الکتریکی اندازه‌گیری، کنترل و آزمایشگاهی و لوازم جانبی آنها مشخص می‌کند. این استاندارد به خطرات مختلفی مانند شوک الکتریکی، آتش‌سوزی، خطرات مکانیکی و خطرات مربوط به منابع انرژی می‌پردازد. رعایت این استاندارد برای محافظت از کاربران و تجهیزات در برابر خطرات ضروری است.
• IEC 61508: این استاندارد رویکردی کلی برای تمام فعالیت‌های مربوط به ایمنی در طول عمر محصول برای سیستم‌هایی که شامل عناصر الکتریکی و/یا الکترونیکی قابل برنامه‌ریزی (E/E/PE) برای انجام عملکردهای ایمنی هستند، تعریف می‌کند. این استاندارد بر تشخیص زودهنگام خطا و جلوگیری از خرابی تأکید دارد.
• ISO 9001: این استاندارد بین‌المللی الزامات سیستم‌های مدیریت کیفیت (QMS) را مشخص می‌کند. در زمینه کالیبراسیون، ISO 9001 به کسب‌وکارها کمک می‌کند تا دقت و تکرارپذیری اندازه‌گیری‌های خود را بهبود بخشند. این استاندارد مستلزم داشتن یک رویه مستند برای کالیبراسیون تمام دستگاه‌های اندازه‌گیری و سایر اقلام مورد استفاده در QMS است که شامل فرکانس کالیبراسیون، مسئولیت‌ها و سوابق نگهداری شده می‌شود.
• ISO 17025: این استاندارد الزامات خاصی را برای نشان دادن صلاحیت آزمایشگاه‌های آزمایش و کالیبراسیون شامل می‌شود. برخلاف ISO 9001 که عمومی‌تر است، ISO 17025 به طور خاص برای آزمایشگاه‌ها طراحی شده است و الزامات فنی و مدیریتی دقیق‌تری را برای اطمینان از اعتبار نتایج کالیبراسیون ارائه می‌دهد. داشتن گواهینامه ISO 9001 برای رعایت ISO 17025 الزامی نیست، اما پیاده‌سازی آن می‌تواند به شرکت‌ها در مدیریت ریسک‌ها و بهبود مستمر کمک کند.

.

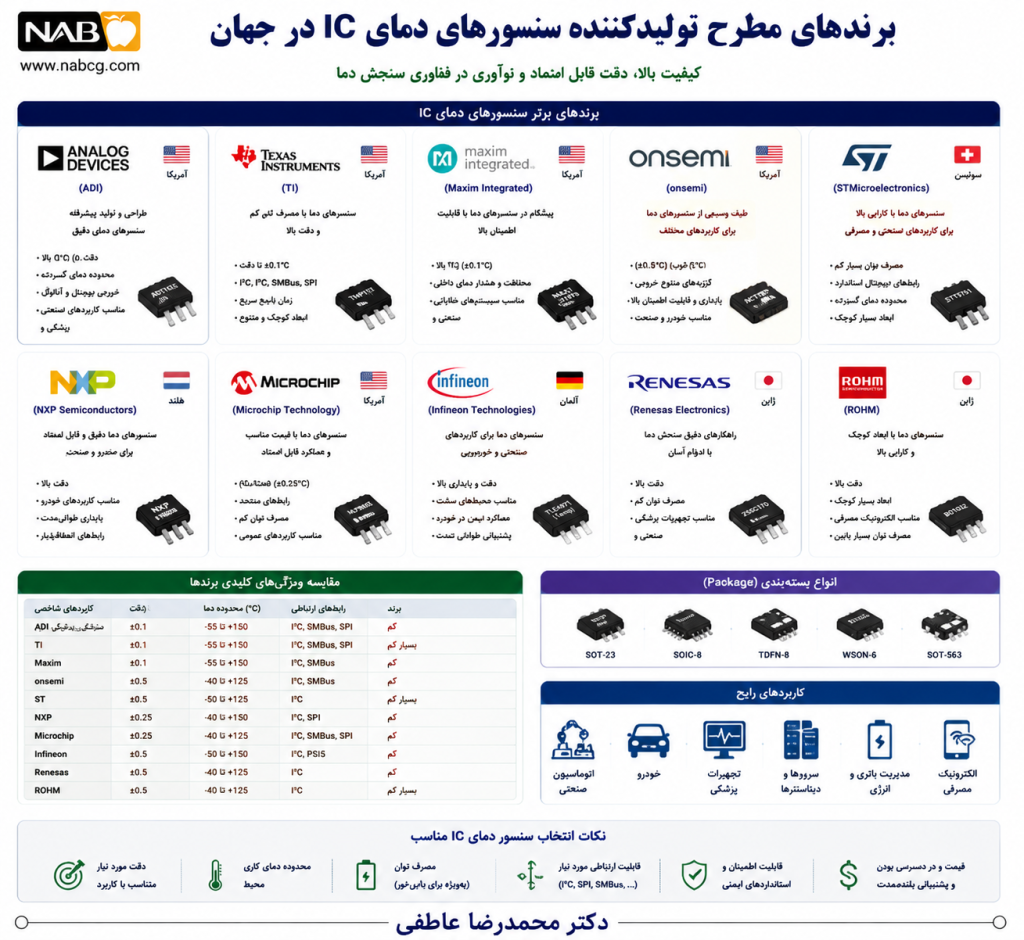

6. تولیدکنندگان پیشرو و نمونه‌های محصول

بازار سنسورهای دمای IC توسط چندین تولیدکننده پیشرو هدایت می‌شود که طیف وسیعی از محصولات را برای کاربردهای صنعتی مختلف ارائه می‌دهند. این تولیدکنندگان به طور مداوم در حال نوآوری برای ارائه سنسورهایی با دقت بالا، مصرف انرژی پایین و بسته‌بندی‌های کوچک و انعطاف‌پذیر هستند.

برخی از تولیدکنندگان برجسته در این حوزه عبارتند از:

• ( Analog Devices (ADI: این شرکت طیف گسترده‌ای از سنسورهای دمای IC آنالوگ و دیجیتال را ارائه می‌دهد که دقت بالا (تا ±0.1 درجه سانتی‌گراد) و قابلیت اطمینان را دارند. سنسورهای ADI اغلب دارای مبدل‌های A/D داخلی، مراجع و رجیسترهای هشدار حد هستند. نمونه‌هایی از محصولات آنها شامل MAX31827، MAX31889، ADT7422 و LTC2986 هستند که برای کاربردهای صنعتی، ارتباطات، خودرو و مراقبت‌های بهداشتی دیجیتال مناسب می‌باشند.
• Texas Instruments (TI): TI راه‌حل‌های مقیاس‌پذیر سنجش دما را برای اتوماسیون کارخانه، تست و اندازه‌گیری، و سیستم‌های تحویل توان ارائه می‌دهد. محصولات آنها شامل سنسورهای دمای دیجیتال و آنالوگ با دقت بالا و مصرف انرژی پایین هستند. TMP117 یک نمونه برجسته از TI است که یک سنسور دمای دیجیتال با دقت 0.1 درجه سانتی‌گراد است و می‌تواند جایگزینی برای RTDهای PT100/PT1000 باشد.

.

• Dwyer Instruments: این شرکت سنسورهای دمای IC را برای کاربردهای مختلف از جمله پایش دمای روغن موتور خودرو/صنعتی، دمای هوای ورودی و سیستم‌های HVAC ارائه می‌دهد.
• Durex Industries: این تولیدکننده سنسورهای دمای استاندارد و سفارشی را برای کاربردهای ترموکوپل، RTD و ترمیستور، و همچنین سنسورهای IC ارائه می‌دهد.
• ABLIC Inc.: این شرکت سنسورهای دمای IC با خروجی دیجیتال، خروجی آنالوگ و سنسورهای سوئیچ دما (ترموستات IC) را ارائه می‌دهد که برای پایش و کنترل دما با دقت بالا و مصرف جریان فوق‌العاده پایین مناسب هستند.
• سایر تولیدکنندگان: Monnit Corporation (سنسورهای بی‌سیم صنعتی) ، Amphenol Advanced Sensors (Thermometrics) ، Honeywell و TE Connectivity نیز از تولیدکنندگان مهم در این زمینه هستند.

نمونه‌های محصول اغلب در بسته‌بندی‌های متنوعی مانند TO-92، SOT-23B، TSSOP و SC-70 در دسترس هستند تا نیازهای طراحی مختلف را برآورده کنند. همچنین، پروب‌های دمای IC می‌توانند در یک لوله فلزی (غلاف) مانند فولاد ضد زنگ قرار گیرند و با یا بدون رزوه ارائه شوند که برای کاربردهای غوطه‌وری مناسب است.

.

7. نتیجه‌گیری و توصیه‌ها برای پیاده‌سازی صنعتی

سنسورهای دمای مجتمع (IC) به عنوان ابزاری قدرتمند و مقرون به صرفه در پایش و کنترل دما در طیف وسیعی از کاربردهای صنعتی ظاهر شده‌اند. توانایی آنها در ارائه خروجی مستقیم و خطی، همراه با اندازه کوچک و زمان پاسخ سریع، آنها را به گزینه‌ای جذاب برای ادغام در سیستم‌های الکترونیکی و فرآیندهای صنعتی تبدیل می‌کند.

با وجود محدوده دمایی عملیاتی نسبتاً محدود (معمولاً 55- تا 150+ درجه سانتی‌گراد) در مقایسه با ترموکوپل‌ها و RTDها، سنسورهای IC با حذف نیاز به مدارهای تهویه سیگنال پیچیده و خطی‌سازی خارجی، طراحی سیستم را به طور قابل توجهی ساده می‌کنند. این ویژگی به ویژه در کاربردهایی که هزینه و فضای فیزیکی از ملاحظات حیاتی هستند، مانند بردهای مدار چاپی، کنترل CPU در رایانه‌ها، و دستگاه‌های مخابراتی، مزیت رقابتی ایجاد می‌کند. گرایش به سمت خروجی‌های دیجیتال با رابط‌های استاندارد (مانند I2C و SPI) نیز یکپارچه‌سازی بی‌درنگ با سیستم‌های کنترل دیجیتال و پلتفرم‌های IIoT را تسهیل می‌کند و امکان پایش بلادرنگ و تحلیل داده‌های پیشرفته را فراهم می‌آورد.

در محیط‌های صنعتی، سنسورهای IC در بخش‌های مختلفی از جمله تولید و کنترل فرآیند (مانند تولید نیمه‌هادی‌ها، صنایع غذایی و دارویی)، صنعت خودرو (مدیریت حرارتی باتری، پایش سیالات موتور)، سیستم‌های HVAC (پایش دمای محیط و سیالات) و حتی پایش ژئوتکنیکی (سازه‌های بتنی) به کار می‌روند. این کاربردها نشان‌دهنده نقش حیاتی سنسورهای IC در حفظ کارایی، کیفیت محصول و ایمنی عملیاتی است.

توصیه‌ها برای پیاده‌سازی صنعتی:

• انتخاب سنسور مناسب: همیشه سنسور IC را بر اساس محدوده دمایی خاص کاربرد، الزامات دقت، و محیط عملیاتی (مانند نیاز به مقاومت در برابر رطوبت، لرزش یا مواد شیمیایی) انتخاب کنید. در صورت نیاز به پایش دماهای خارج از محدوده IC، از فناوری‌های جایگزین مانند ترموکوپل‌ها یا RTDها استفاده شود.
• نصب بهینه: به محل قرارگیری سنسور توجه ویژه‌ای شود تا از اندازه‌گیری نماینده اطمینان حاصل شود. از قرار دادن سنسور در نزدیکی منابع حرارتی مستقیم یا در مناطق مرده که می‌توانند خوانش‌های نادرست ایجاد کنند، خودداری شود. استفاده از روش‌های مونتاژ مناسب (مانانند غوطه‌وری، نصب سطحی) و اطمینان از تماس حرارتی خوب، برای دقت اندازه‌گیری حیاتی است.
• سیم‌کشی و یکپارچه‌سازی دقیق: از کابل‌کشی مناسب (مانند زوج تابیده شیلددار) برای به حداقل رساندن نویز و اطمینان از یکپارچگی سیگنال استفاده شود. در سیستم‌های دیجیتال، از رابط‌های استاندارد (I2C، SPI) برای ساده‌سازی ارتباط با کنترل‌کننده‌ها و سیستم‌های پایش استفاده شود.
• کالیبراسیون منظم: کالیبراسیون دوره‌ای سنسورها با استفاده از استانداردهای مرجع قابل ردیابی، برای حفظ دقت و قابلیت اطمینان اندازه‌گیری‌ها ضروری است. فرکانس کالیبراسیون باید بر اساس شدت استفاده و محیط عملیاتی تعیین شود.
• بهره‌برداری از قابلیت‌های پیشرفته: برای افزایش ایمنی و کارایی، سنسورهای IC را در سیستم‌های نگهداری پیش‌بینانه و تشخیص ناهنجاری ادغام کنید. این کار امکان پایش بلادرنگ، تشخیص زودهنگام مشکلات و فعال‌سازی اقدامات پیشگیرانه را فراهم می‌کند.
• رعایت استانداردها: اطمینان از رعایت استانداردهای ایمنی و کیفیت صنعتی مرتبط (مانند IEC 61010، IEC 61508، ISO 9001) در تمام مراحل طراحی، نصب و عملیات سیستم‌های مبتنی بر سنسور IC.
