ترمیستور چیست؟ انواع، عملکرد و کاربردهای صنعتی

۱. مقدمه: آشنایی با ترمیستورها در صنعت

ترمیستورها، به عنوان حسگرهای دما، نقش حیاتی در طیف وسیعی از کاربردهای صنعتی ایفا می‌کنند. این قطعات الکترونیکی، که نامشان ترکیبی از واژه‌های “Thermal” (حرارت) و “Resistor” (مقاومت) است، نوعی مقاومت الکتریکی هستند که مقدار مقاومت آن‌ها با تغییرات دما به صورت قابل پیش‌بینی و غیرخطی تغییر می‌کند. این ویژگی منحصر به فرد، ترمیستورها را به ابزاری ارزشمند برای اندازه‌گیری، کنترل و جبران دما در مدارهای الکترونیکی و سیستم‌های صنعتی تبدیل کرده است.

به عنوان یک جزء غیرفعال در مدار، ترمیستورها نیازی به منبع انرژی اضافی برای عملکرد خود ندارند و تنها به عنوان مصرف‌کننده توان الکتریکی عمل می‌کنند. این سادگی در کنار دقت بالا، هزینه پایین، سرعت پاسخ‌دهی مناسب و دوام، آن‌ها را به گزینه‌ای مطلوب برای کاربردهای متنوع صنعتی و آزمایشگاهی تبدیل کرده است.

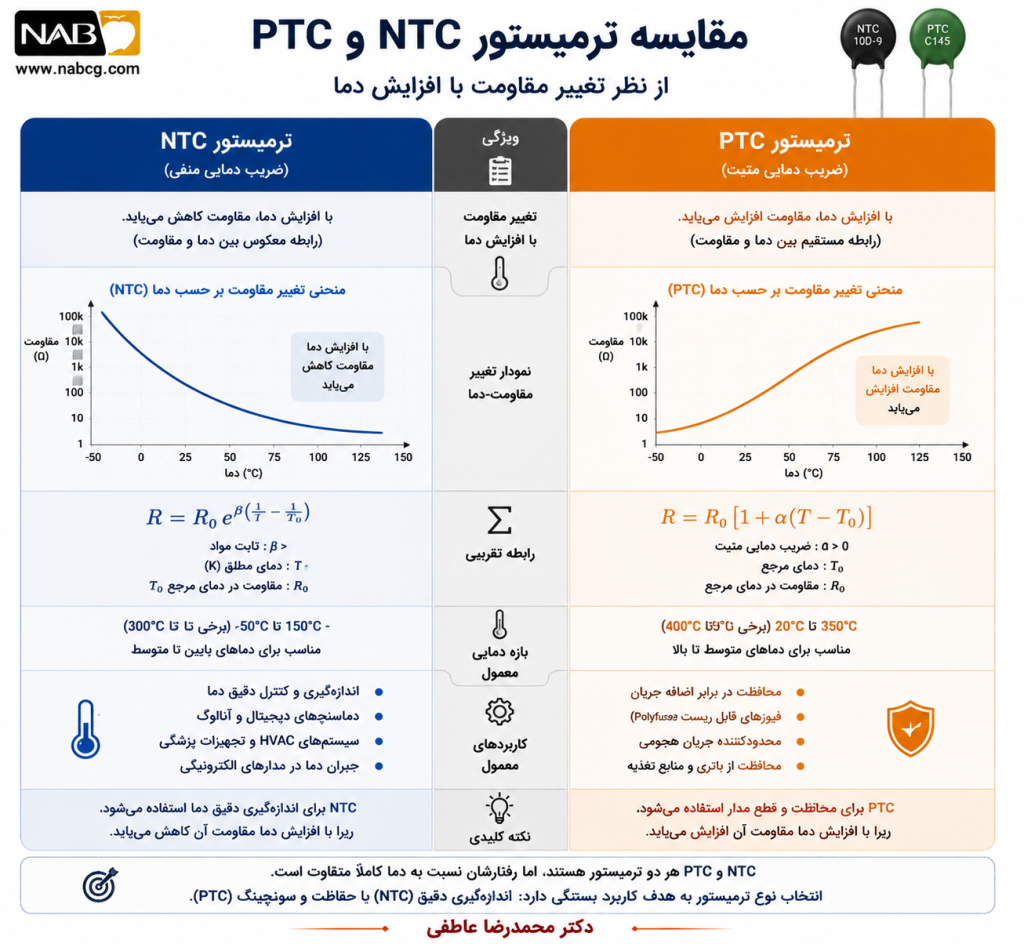

۱.۱. انواع اصلی ترمیستور (NTC و PTC) و تفاوت‌های بنیادین آن‌ها

ترمیستورها به طور کلی به دو دسته اصلی تقسیم می‌شوند که هر یک ویژگی‌ها و کاربردهای متمایزی دارند:

    ترمیستور( NTC (Negative Temperature Coefficient – ضریب دمایی منفی: در این نوع از ترمیستور، با افزایش دما، مقاومت الکتریکی آن کاهش می‌یابد. این رفتار معکوس، ترمیستورهای NTC را برای کاربردهای اندازه‌گیری دقیق دما و به عنوان حسگرهای رایج در سیستم‌های کنترلی مناسب می‌سازد. منحنی مشخصه دما-مقاومت در NTC پیوسته‌تر بوده و رزولوشن بالاتری دارد که به دقت بیشتر در اندازه‌گیری کمک می‌کند.

    ترمیستور( PTC (Positive Temperature Coefficient – ضریب دمایی مثبت: برخلاف NTC، در ترمیستورهای PTC، با افزایش دما، مقاومت الکتریکی آن‌ها نیز افزایش می‌یابد. این ویژگی، ترمیستورهای PTC را به گزینه‌ای ایده‌آل برای کاربردهای محافظت مدار، مانند محدودکننده‌های جریان یا فیوزهای قابل تنظیم، تبدیل می‌کند. تغییر مقاومت در PTC به ازای هر درجه افزایش دما می‌تواند بین ۳ تا ۵ درصد باشد که نشان‌دهنده تغییرات شدیدتر است و برای کاربردهای سوئیچینگ و حفاظتی بسیار مناسب است.

این تفاوت در نحوه تغییر مقاومت با دما، فراتر از یک تعریف ساده است و پیامدهای مهمی در انتخاب و طراحی سیستم‌های صنعتی دارد. دقت اندازه‌گیری بالاتر و منحنی پیوسته‌تر NTC آن را برای کاربردهایی که نیاز به نظارت دقیق بر دما در یک بازه مشخص دارند، مانند سیستم‌های HVAC یا دماسنج‌های پزشکی، مناسب می‌سازد. در مقابل، تغییرات شدید مقاومت در PTC آن را به ابزاری قدرتمند برای عملکردهای حفاظتی و سوئیچینگ تبدیل می‌کند، جایی که نیاز به واکنش سریع و قطع مدار در مواجهه با افزایش ناگهانی دما وجود دارد. این تمایز عملکردی، مهندسان را ملزم می‌کند تا در انتخاب نوع ترمیستور، نه تنها رابطه مقاومت-دما، بلکه هدف اصلی کاربرد (اندازه‌گیری دقیق یا حفاظت سریع) و رفتار دینامیکی مورد انتظار از سنسور را نیز در نظر بگیرند. این رویکرد استراتژیک در طراحی سیستم‌های صنعتی، به جلوگیری از حوادث و تضمین عملکرد بهینه کمک شایانی می‌کند.

2.1. جایگاه ترمیستور در سیستم‌های کنترل صنعتی

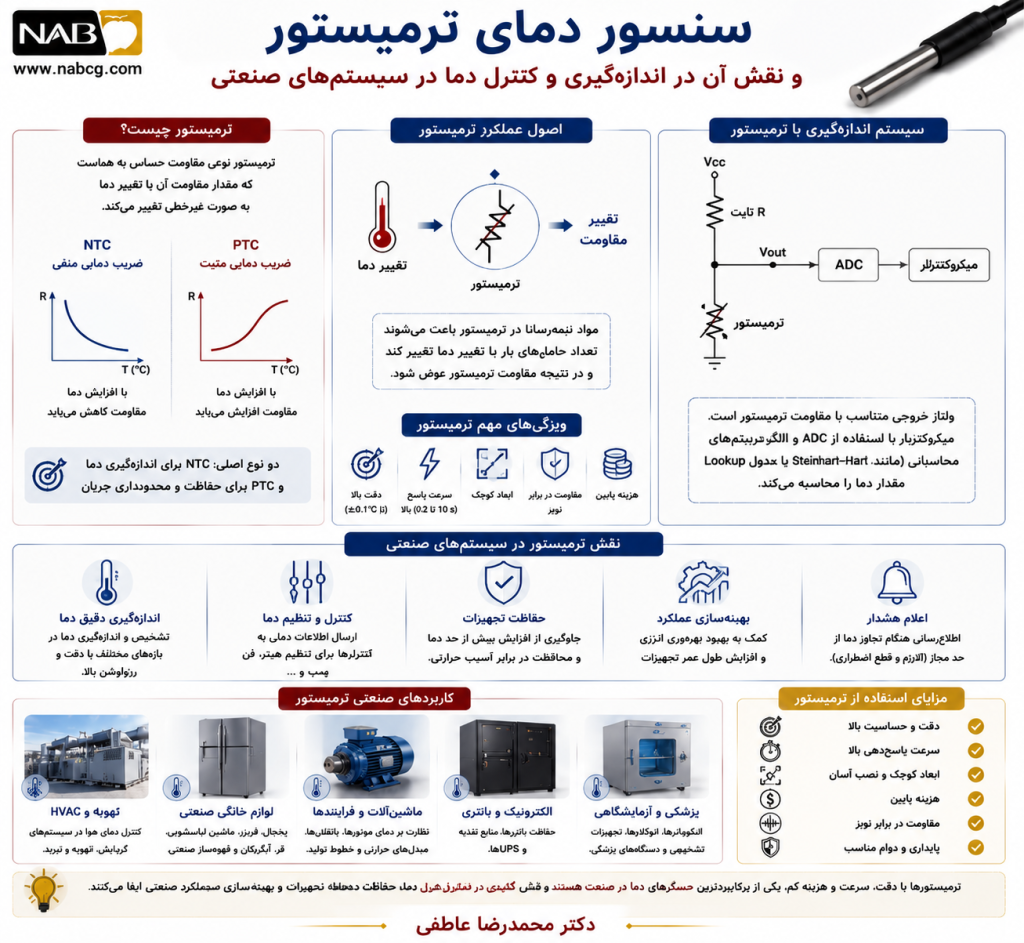

ترمیستورها به عنوان عناصر حساس به دما، نقشی محوری در نظارت و کنترل فرآیندهای صنعتی ایفا می‌کنند. توانایی آن‌ها در اندازه‌گیری دقیق دما و واکنش به تغییرات حرارتی، امکان بهینه‌سازی عملکرد، افزایش ایمنی و جلوگیری از آسیب به تجهیزات را فراهم می‌آورد. از کنترل دمای ماشین‌آلات سنگین گرفته تا نظارت بر شرایط محیطی حساس در انبارها، ترمیستورها به عنوان چشم و گوش سیستم‌های کنترل عمل می‌کنند و اطلاعات حیاتی را برای تصمیم‌گیری‌های خودکار و دستی فراهم می‌آورند.

۲. اصول عملکرد و ویژگی‌های فنی ترمیستور

1.2. مبانی فیزیکی تغییر مقاومت با دما

ترمیستورها از مواد نیمه‌رسانا، عمدتاً اکسیدهای فلزی مانند نیکل، کبالت، مس، آهن، تیتانیوم و منگنز، ساخته می‌شوند. این مواد به گونه‌ای انتخاب می‌شوند که مقاومت الکتریکی آن‌ها به شدت به دما وابسته باشد. با تغییر دما، تعداد حامل‌های بار (الکترون‌ها و حفره‌ها) در ساختار نیمه‌رسانای ترمیستور تغییر می‌کند. در ترمیستورهای NTC، افزایش دما باعث افزایش تعداد حامل‌های بار و در نتیجه کاهش مقاومت می‌شود، در حالی که در PTC، افزایش دما منجر به افزایش مقاومت می‌گردد.

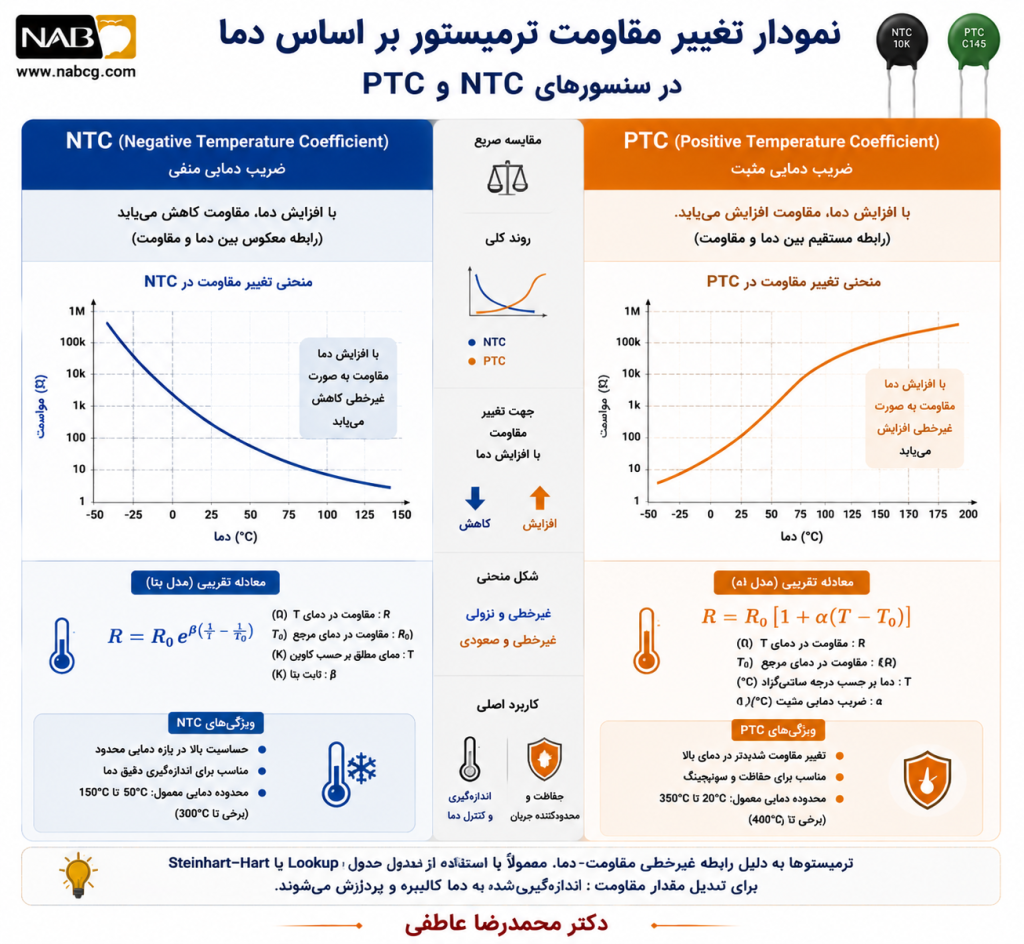

رابطه بین مقاومت و دما در ترمیستورها غیرخطی است. برای توصیف این رابطه، به ویژه برای ترمیستورهای NTC، اغلب از معادله آرنیوس یا معادله Steinhart-Hart استفاده می‌شود. مقاومت نامی ترمیستورها معمولاً در دمای ۲۵ درجه سانتی‌گراد (R25) تعیین می‌شود و این مقدار به عنوان نقطه مرجع برای مشخصات آن‌ها در دیتاشیت‌ها ذکر می‌گردد.

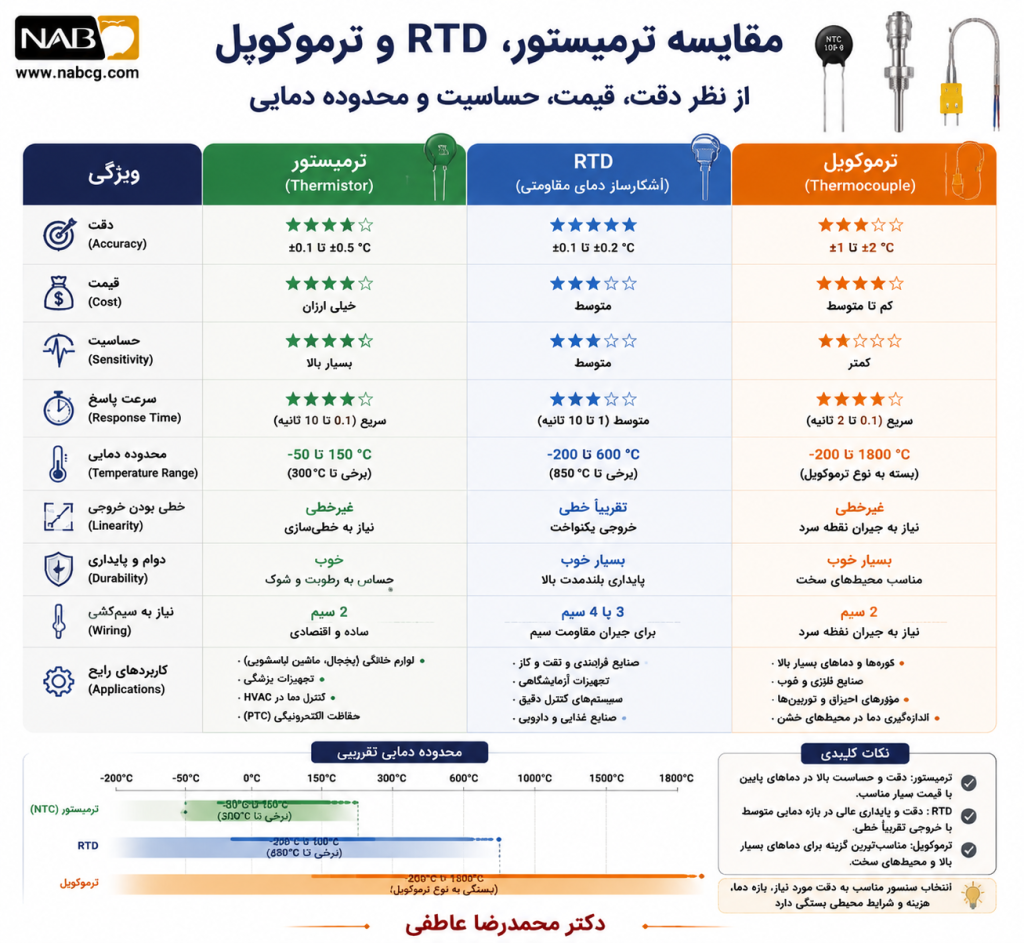

۲.۲. مزایا و معایب ترمیستورها در مقایسه با RTD و ترموکوپل

ترمیستورها در کنار سایر حسگرهای دما مانند RTD (آشکارساز دمای مقاومتی) و ترموکوپل، هر یک دارای نقاط قوت و ضعف خاص خود هستند:

مزایا:

• قیمت پایین: ترمیستورها به طور قابل توجهی ارزان‌تر از RTDها و ترموکوپل‌ها هستند که آن‌ها را به گزینه‌ای اقتصادی برای کاربردهای با بودجه محدود تبدیل می‌کند.
• حساسیت بالا: این حسگرها به تغییرات کوچک دما بسیار حساس هستند و رزولوشن بالایی در اندازه‌گیری ارائه می‌دهند. به عنوان مثال، دقت آن‌ها می‌تواند تا ±۰.۱ درجه سانتی‌گراد برسد.
• سرعت پاسخ‌دهی بالا: زمان پاسخ ترمیستورها به تغییرات دما سریع است، معمولاً در بازه ۰.۲ تا ۱۰ ثانیه. این ویژگی برای کاربردهایی که نیاز به تشخیص سریع تغییرات دما دارند، حیاتی است.
• اندازه کوچک: ابعاد کوچک ترمیستورها امکان اندازه‌گیری دما در مناطق محدود و خاص را فراهم می‌کند.
• مقاومت در برابر نویز: ترمیستورهای NTC به طور خاص در برابر نویزهای الکتریکی مقاوم هستند که آن‌ها را برای محیط‌های صنعتی با تداخل الکترومغناطیسی مناسب می‌سازد.
• قابلیت خواندن با میکروکنترلر: می‌توانند به راحتی توسط هر میکروکنترلری خوانده شوند و برای مدارهای الکترونیکی پایه بسیار مفید هستند.
• پایداری و دوام: ترمیستورها برای کاربردهای صنعتی و آزمایشگاهی مناسب هستند و عمر پایداری دارند.

معایب:

• خروجی غیرخطی: یکی از اصلی‌ترین معایب ترمیستورها، رابطه غیرخطی مقاومت-دما است. این غیرخطی بودن نیاز به مدارهای خطی‌سازی پیچیده یا الگوریتم‌های نرم‌افزاری (مانند جدول Lookup یا معادله Steinhart-Hart) دارد تا بتوان دما را با دقت از مقدار مقاومت استخراج کرد.
• محدوده دمایی محدود: در مقایسه با RTDها و ترموکوپل‌ها، ترمیستورها محدوده دمایی عملیاتی کمتری دارند. به طور کلی، NTC برای دماهای پایین‌تر (معمولاً بین -۵۰ تا ۱۵۰ درجه سانتی‌گراد، برخی تا ۳۰۰ درجه) و PTC برای دماهای بالاتر (معمولاً بین ۲۰ تا ۳۵۰ درجه سانتی‌گراد) مناسب هستند.
• شکنندگی و پایداری: برخی منابع به شکنندگی ترمیستورها، به ویژه در اشکال خاص، و همچنین ناپایداری در دماهای بالا یا رطوبت زیاد اشاره دارند.
• اثر خودگرمایی (Self-Heating): عبور جریان از ترمیستور می‌تواند باعث تولید گرما در خود سنسور شود که بر دقت اندازه‌گیری تأثیر می‌گذارد. برای کاهش این اثر، باید جریان کاری ترمیستور تا حد ممکن کم باشد.
• قابلیت کنترل جریان پایین: ترمیستورهای نوع مهره‌ای، به دلیل اندازه کوچک، قابلیت کنترل جریان پایینی دارند.

.

بررسی دقیق مزایا و معایب ترمیستورها نشان می‌دهد که انتخاب آن‌ها در صنعت یک فرآیند بهینه‌سازی پیچیده است. به عنوان مثال، حساسیت بالای ترمیستورها، که یک مزیت کلیدی است، به طور مستقیم به غیرخطی بودن آن‌ها (یک عیب) منجر می‌شود؛ تغییرات بزرگ مقاومت در برابر تغییرات کوچک دما، یک پاسخ غیرخطی ایجاد می‌کند که نیاز به جبران‌سازی دارد. به همین ترتیب، اندازه کوچک آن‌ها که امکان اندازه‌گیری در فضاهای محدود را فراهم می‌کند، می‌تواند به شکنندگی آن‌ها در محیط‌های خشن منجر شود، مگر اینکه با محفظه‌سازی مناسب محافظت شوند. این وابستگی متقابل به این معناست که مهندسان باید نه تنها به مزایای ظاهری، بلکه به پیامدهای عملیاتی هر ویژگی نیز توجه کنند. این رویکرد به طراحان سیستم کمک می‌کند تا تصمیمات آگاهانه‌تری بگیرند که نه تنها نیازهای عملکردی را برآورده کند، بلکه ملاحظات عملیاتی و هزینه‌های کلی چرخه عمر سیستم را نیز در نظر بگیرد.

3.2. ساختار، مواد تشکیل‌دهنده و اشکال رایج

ترمیستورها معمولاً با مخلوط کردن پودرهای نیمه‌رسانا (مانند اکسیدهای فلزی) با یک چسباننده، ایجاد دوغاب، شکل‌دهی، خشک کردن در کوره و سپس آب‌بندی با یک پوشش شیشه‌ای یا اپوکسی برای محافظت و افزایش پایداری ساخته می‌شوند. این فرآیند تولید، امکان ساخت ترمیستورها در اشکال و اندازه‌های متنوع را فراهم می‌کند.

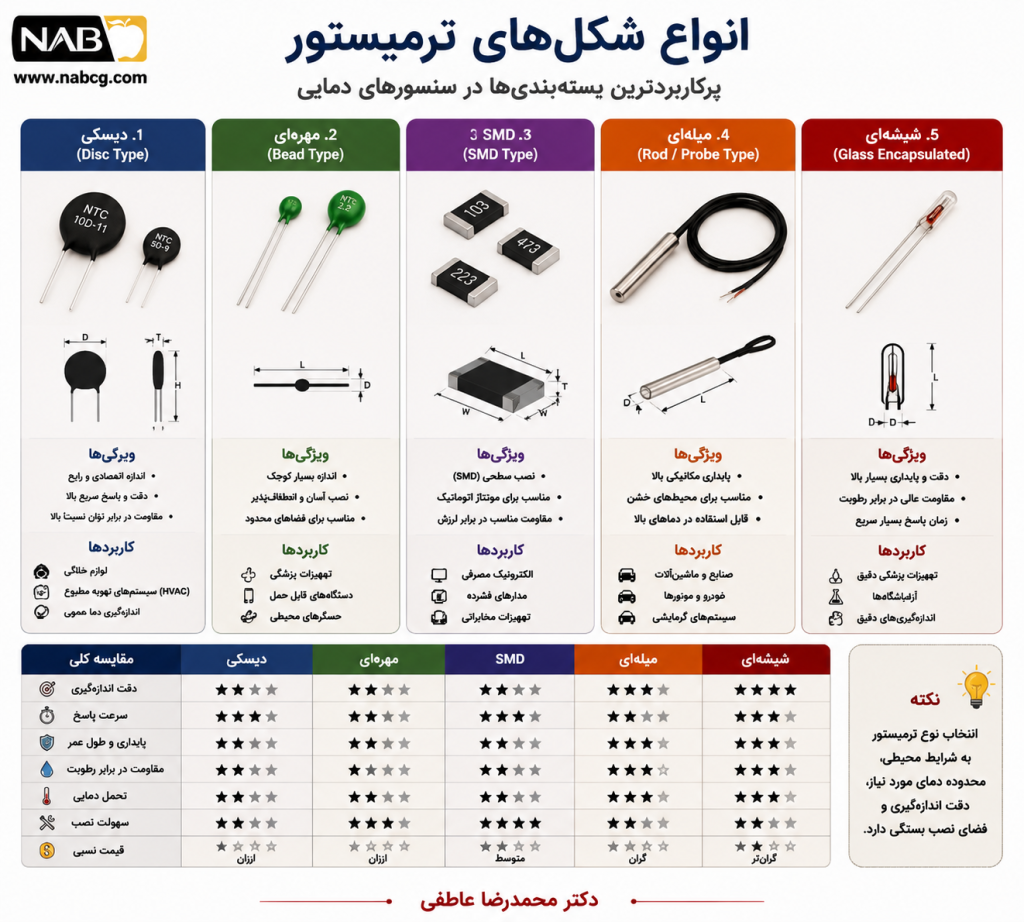

اشکال رایج ترمیستورها شامل موارد زیر است:

• دیسکی (Disk): دارای بدنه دیسکی یا تراشه‌ای با سطح فلزی بزرگتر، زمان پاسخ‌دهی کندتر اما قابلیت انتقال جریان بالاتر.
• مهره‌ای (Bead): به شکل مهره، کوچکترین اندازه و سریع‌ترین زمان پاسخ‌دهی را دارند، اما قابلیت کنترل جریان پایینی دارند. اغلب در شیشه محصور می‌شوند تا در دماهای بسیار بالا کار کنند.
• میله‌ای (Rod): شکلی شبیه به میله دارند.
• ( SMD (Surface Mount Device: برای مونتاژ سطحی روی مدارهای چاپی طراحی شده‌اند. اندازه بسیار کوچکی دارند و به دلیل سهولت در مونتاژ و قابلیت اتوماسیون، در طیف وسیعی از کاربردها استفاده می‌شوند.
• محصور شده در شیشه (Glass Encapsulated): این ترمیستورها در یک بدنه شیشه‌ای مهر و موم شده‌اند تا محدوده دمای عملیاتی خود را بهبود بخشند و از آسیب‌های مکانیکی و نفوذ رطوبت محافظت شوند. آن‌ها می‌توانند در دماهای بالای ۱۵۰ درجه سانتی‌گراد کار کنند.

4.2. محدوده‌های دمایی و دقت عملکردی انواع ترمیستور

محدوده دمایی و دقت عملکرد ترمیستورها بسته به نوع (NTC یا PTC) و مواد سازنده آن‌ها متفاوت است:

• NTC: به طور کلی برای دماهای پایین‌تر مناسب هستند، معمولاً در بازه -۵۰ تا ۱۵۰ درجه سانتی‌گراد. برخی منابع به بازه -۵۵ تا ۲۰۰ درجه سانتی‌گراد و حتی تا ۳۰۰ درجه سانتی‌گراد با دقت بالا اشاره می‌کنند. دقت اندازه‌گیری ترمیستورهای NTC می‌تواند به ±۰.۱ درجه سانتی‌گراد برسد.
• PTC: به طور کلی برای دماهای بالاتر مناسب هستند، معمولاً در بازه ۲۰ تا ۳۵۰ درجه سانتی‌گراد. منحنی مشخصه دما-مقاومت آن‌ها تا ۳۵۰ درجه سانتی‌گراد خطی است که برای کاربرد در این بازه دمایی مفید است.

به طور کلی، ترمیستورها می‌توانند در محدوده دمایی وسیعی از حدود -۲۷۰ درجه سانتی‌گراد (تئوری) تا ۱۲۰۰ درجه سانتی‌گراد (تئوری) عمل کنند، اما در عمل، محدوده کاربردی آن‌ها محدودتر است و حداکثر تا ۳۱۶ درجه سانتی‌گراد را پوشش می‌دهند. این محدودیت در مقایسه با ترموکوپل‌ها که می‌توانند دماهای بسیار بالاتری را اندازه‌گیری کنند، قابل توجه است.

۳. کاربردهای دقیق ترمیستور در دستگاه‌ها، ماشین‌آلات و محیط‌های خاص صنعتی

ترمیستورها به دلیل حساسیت بالا به تغییرات دما، کاربردهای گسترده‌ای در دستگاه‌ها، ماشین‌آلات و محیط‌های صنعتی دارند. این کاربردها فراتر از صرف اندازه‌گیری دما بوده و شامل نقش‌های حفاظتی و نظارتی حیاتی می‌شوند.

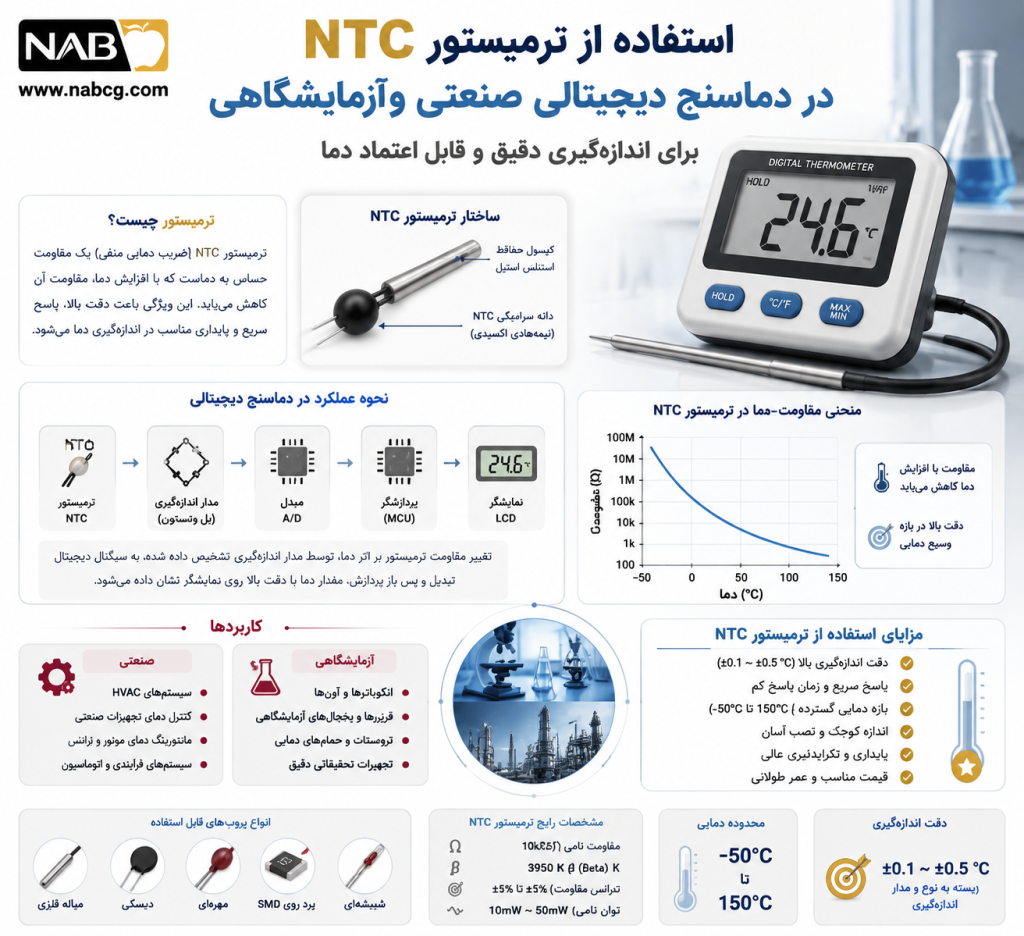

1.3. کاربرد سنسور دمای ترمیستور در دماسنج‌های دیجیتالی صنعتی و آزمایشگاهی

دماسنج‌های دیجیتالی مجهز به ترمیستور در طیف وسیعی از دستگاه‌ها و محیط‌ها برای پایش دقیق دما به کار می‌روند:

1.1.3. مکان‌ها، دستگاه‌ها و محیط‌های استفاده:

    دماسنج‌های دستی (Handheld Digital Thermometers):

• صنایع غذایی: برای اندازه‌گیری دمای داخلی مواد غذایی (پخت، نگهداری، سردخانه) جهت اطمینان از ایمنی و کیفیت (مثلاً دماسنج‌های نفوذی برای گوشت، مایعات).
• HVAC (گرمایش، تهویه و تهویه مطبوع): اندازه‌گیری دمای هوا در کانال‌ها، اتاق‌ها و سطوح برای بهینه‌سازی سیستم‌ها.
• محیط زیست: پایش دمای آب، خاک یا هوا در مطالعات میدانی.
• بازرسی و نگهداری: اندازه‌گیری دمای سطوح تجهیزات برای تشخیص مشکلات (مانند موتورها، بلبرینگ‌ها).

    تجهیزات آزمایشگاهی:

• انکوباتورها (Incubators): برای حفظ دمای ثابت و دقیق برای کشت سلولی، میکروبی و آزمایشات بیولوژیکی.
• حمام‌های آب (Water Baths) و حمام‌های روغن (Oil Baths): کنترل دقیق دمای مایعات برای واکنش‌های شیمیایی، آنزیمی و آزمایشات فیزیکی.
• آون‌ها (Ovens) و خشک‌کن‌ها (Dryers): پایش دمای داخلی برای خشک کردن نمونه‌ها یا استریل‌سازی.
• یخچال‌ها و فریزرها (Refrigerators & Freezers) آزمایشگاهی: نگهداری نمونه‌های حساس (داروها، مواد بیولوژیکی، معرف‌ها) در دمای دقیق و ثابت.
• سانتریفیوژهای سرد (Refrigerated Centrifuges): حفظ دمای نمونه در حین فرآیند جداسازی.
• pH مترها و هدایت‌سنج‌ها: برای جبران دمایی اندازه‌گیری‌ها، زیرا pH و هدایت الکتریکی به دما وابسته هستند.

    تجهیزات پزشکی و تشخیصی:

• دماسنج‌های بالینی (Clinical Thermometers): برای اندازه‌گیری دمای بدن (دهانی، زیر بغل، رکتال).
• تجهیزات آزمایشگاهی پزشکی: دستگاه‌های آنالیز خون، دستگاه‌های PCR که نیاز به کنترل دمای دقیق دارند.

    فرآیندهای صنعتی خاص:

    در برخی فرآیندهای شیمیایی یا تولیدی که نیاز به پایش دمای دقیق در محدوده دمایی متوسط (مثلاً -50^{\circ}C تا 150^{\circ}C) دارند، ترمیستورها به عنوان سنسور اصلی یا پشتیبان استفاده می‌شوند.

2.1.3. نقاط حادثه‌خیز و کاربرد ترمیستور در آن‌ها:

    خوانش نادرست دما و پیامدهای آن:

• صنایع غذایی: دمای نامناسب پخت یا نگهداری می‌تواند منجر به رشد باکتری‌های بیماری‌زا (مانند سالمونلا، E. coli) و فساد محصول شود که خطرات جدی برای سلامت مصرف‌کننده دارد.
• آزمایشگاه: دمای نامناسب در انکوباتورها می‌تواند باعث از بین رفتن کشت‌های سلولی یا میکروبی، تغییر در نتایج واکنش‌های شیمیایی، یا تخریب نمونه‌های حساس شود که منجر به هدر رفتن زمان، منابع و نتایج غیرقابل اعتماد می‌گردد.
• داروسازی: نگهداری داروها و واکسن‌ها در دمای نامناسب می‌تواند منجر به کاهش اثربخشی یا حتی سمی شدن آن‌ها شود.
• پزشکی: اندازه‌گیری نادرست دمای بدن می‌تواند منجر به تشخیص اشتباه تب یا هیپوترمی و تأخیر در درمان مناسب شود.
• خرابی تجهیزات به دلیل دمای نامناسب: در برخی دستگاه‌ها، افزایش یا کاهش بیش از حد دما می‌تواند به اجزای داخلی آسیب برساند.
• عدم انطباق با استانداردها: بسیاری از صنایع (غذا، دارو، آزمایشگاه) دارای استانداردهای سختگیرانه‌ای برای کنترل دما هستند. عدم دقت در اندازه‌گیری می‌تواند منجر به عدم انطباق و مشکلات قانونی شود.

ترمیستورها با ارائه اندازه‌گیری‌های دمایی دقیق و قابل اعتماد، به پیشگیری از این حوادث کمک می‌کنند. آن‌ها به سیستم کنترل اجازه می‌دهند تا دما را در محدوده مطلوب حفظ کند، در صورت انحراف هشدار دهد یا فرآیند را متوقف کند.

3.1.3. نصب و اجرا روی دستگاه و شناسایی دما

نصب و بسته‌بندی (Encapsulation):

ترمیستورهای NTC به ندرت به صورت “برهنه” استفاده می‌شوند، زیرا بسیار شکننده هستند و به رطوبت حساسند. آن‌ها معمولاً در یکی از اشکال زیر بسته‌بندی می‌شوند:

• مهره شیشه‌ای (Glass Bead): ترمیستور کوچک در یک پوشش شیشه‌ای مهر و موم شده قرار می‌گیرد. این نوع برای دماهای بالاتر و محیط‌های خورنده مناسب است.
• دیسک یا چیپ (Disk or Chip): ترمیستور به شکل دیسک یا چیپ کوچک ساخته شده و ممکن است با یک پوشش اپوکسی محافظت شود.
• پراب (Probe): رایج‌ترین شکل برای دماسنج‌های دیجیتالی. ترمیستور در نوک یک لوله فلزی (معمولاً فولاد ضد زنگ) یا پلاستیکی قرار گرفته و با اپوکسی یا رزین پر می‌شود. این پراب‌ها می‌توانند به اشکال مختلف (نفوذی، سطحی، هوایی) برای کاربردهای خاص طراحی شوند.
• نصب: پراب ترمیستور بسته به کاربرد، مستقیماً در سیال (مایع، گاز) غوطه‌ور می‌شود، به سطح مورد نظر متصل می‌گردد، یا در محفظه‌ای مانند انکوباتور قرار می‌گیرد. اتصال مکانیکی باید محکم باشد تا انتقال حرارت بهینه صورت گیرد.

مدار اندازه‌گیری و شناسایی دما:

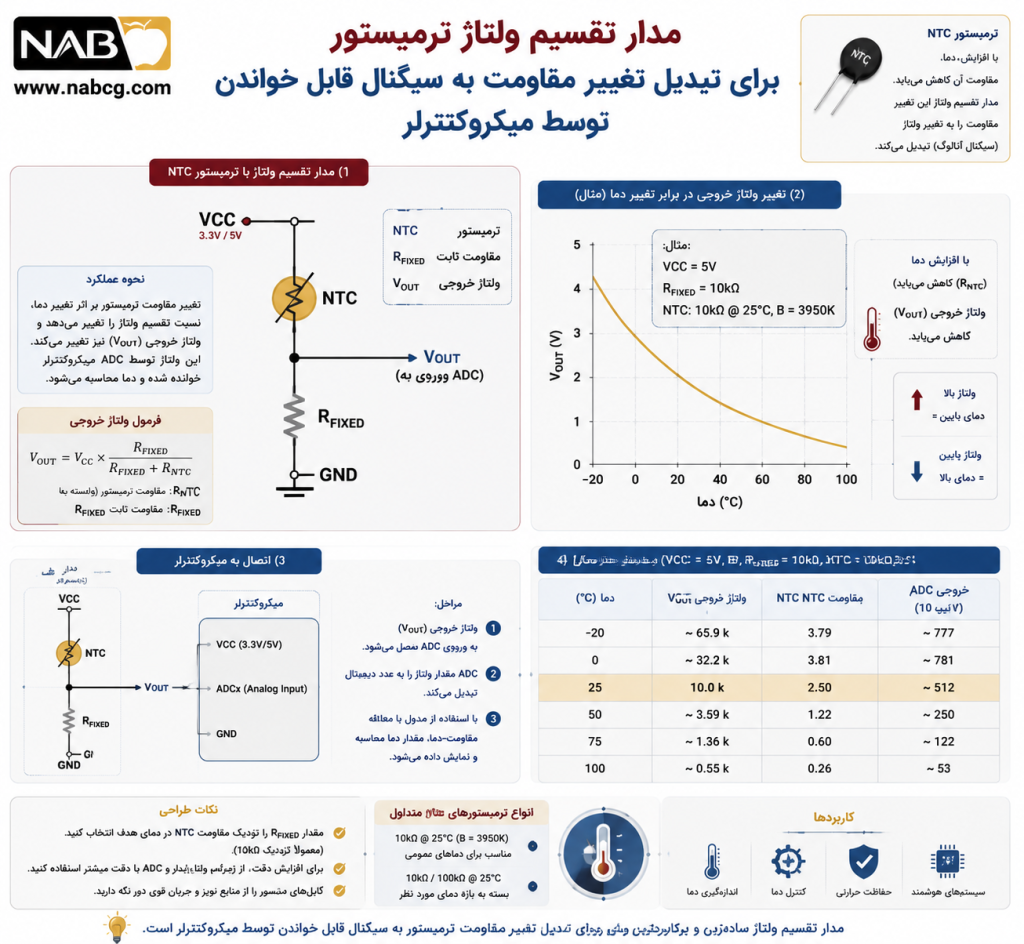

    مدار تقسیم ولتاژ (Voltage Divider Circuit): ترمیستور معمولاً به عنوان بخشی از یک مدار تقسیم ولتاژ ساده با یک مقاومت ثابت سری بسته می‌شود.

    هنگامی که دما تغییر می‌کند، مقاومت ترمیستور تغییر می‌کند و در نتیجه ولتاژ در نقطه میانی مدار تقسیم ولتاژ نیز تغییر می‌کند.

    تبدیل آنالوگ به دیجیتال (ADC – Analog-to-Digital Converter): ولتاژ آنالوگ از مدار تقسیم ولتاژ به یک ADC (که معمولاً بخشی از یک میکروکنترلر است) ارسال می‌شود. ADC این ولتاژ آنالوگ را به یک مقدار دیجیتال تبدیل می‌کند.

محاسبه دما توسط میکروکنترلر:

• تبدیل ولتاژ به مقاومت: میکروکنترلر از مقدار دیجیتال دریافتی و مقاومت ثابت در مدار تقسیم ولتاژ، مقدار مقاومت فعلی ترمیستور را محاسبه می‌کند.
• تبدیل مقاومت به دما: از آنجا که رابطه مقاومت-دما در ترمیستورهای NTC غیرخطی است، میکروکنترلر از یکی از روش‌های زیر برای تبدیل مقاومت به دما استفاده می‌کند:
• جدول جستجو (Lookup Table): رایج‌ترین روش. یک جدول از مقادیر مقاومت-دما (که در مرحله کالیبراسیون یا توسط سازنده ترمیستور ارائه شده است) در حافظه میکروکنترلر ذخیره می‌شود. میکروکنترلر مقدار مقاومت محاسبه شده را در این جدول جستجو کرده و دمای متناظر را پیدا می‌کند.
• معادله استاین‌هارت-هارت (Steinhart-Hart Equation): یک معادله ریاضی پیچیده‌تر که رابطه غیرخطی را با دقت بالا مدل می‌کند. این معادله نیاز به سه یا چند نقطه کالیبراسیون دارد و برای دقت‌های بالاتر استفاده می‌شود.
• نمایش و کنترل: دمای محاسبه شده روی یک نمایشگر دیجیتال (LCD, LED) نمایش داده می‌شود. در دستگاه‌های کنترلی (مانند انکوباتورها)، این دما به عنوان ورودی برای الگوریتم‌های کنترل (مانند PID) استفاده می‌شود تا هیترها یا سیستم‌های خنک‌کننده را فعال و دما را در نقطه تنظیم شده حفظ کند.

4.1.3. چه نوع سنسوری از دسته ترمیستور برای این کاربرد استفاده می‌شود؟

در ترمیستورهای NTC (Negative Temperature) Coefficient) نوع غالب و پرکاربرد هستند.

    NTC (Negative Temperature Coefficient) Thermistors:

• با افزایش دما، مقاومت الکتریکی آن‌ها کاهش می‌یابد.
• این نوع ترمیستورها دارای حساسیت بالایی به تغییرات دما هستند و تغییر مقاومت آن‌ها با دما قابل توجه و قابل اندازه‌گیری است.

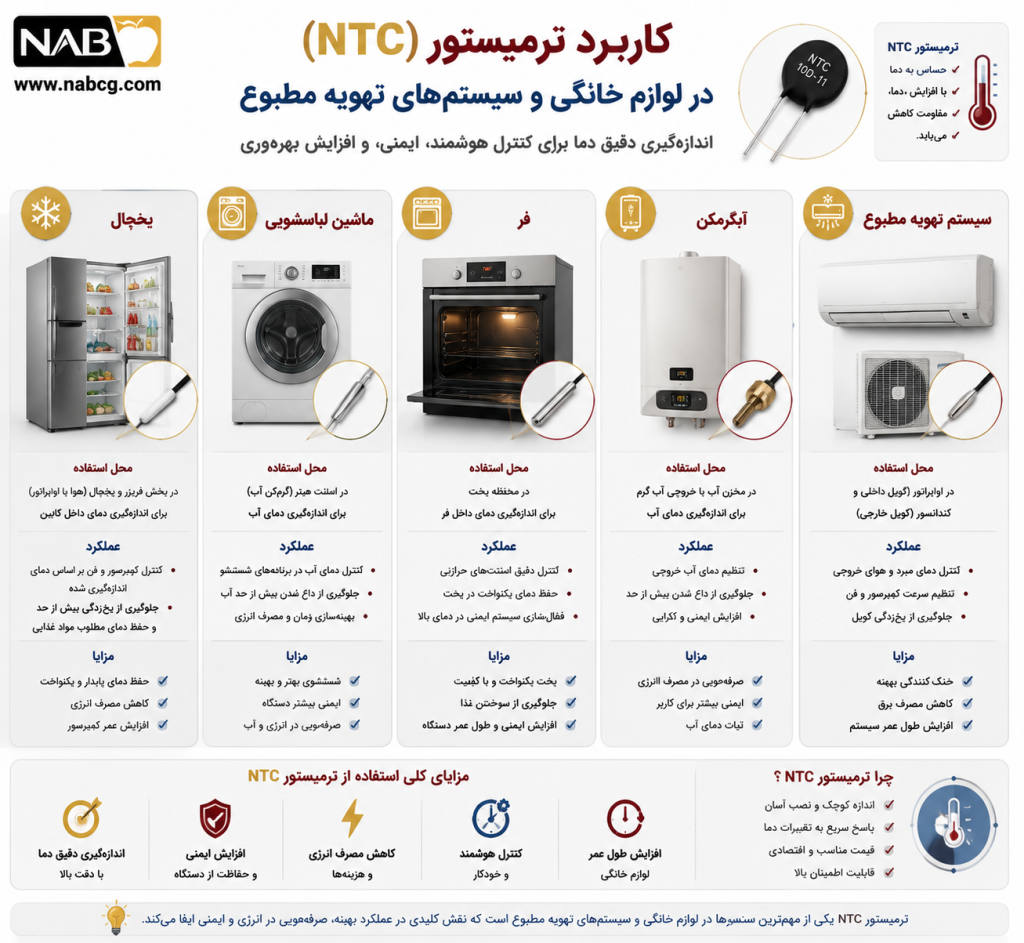

2.3. کاربرد ترمیستور در لوازم خانگی صنعتی

دماسنج‌های دیجیتالی مجهز به ترمیستور در طیف وسیعی از دستگاه‌ها و محیط‌ها برای پایش دقیق دما به کار می‌روند:

1.2.3.  مکان‌ها، دستگاه‌ها و محیط‌های استفاده:

    یخچال‌ها و فریزرهای پیشرفته/ساید بای ساید (High-End Refrigerators & Freezers):

• داخل محفظه یخچال/فریزر: برای پایش دمای داخلی و حفظ دمای مطلوب برای نگهداری مواد غذایی.
• محفظه یخ‌ساز/آب‌سردکن: برای کنترل دمای آب و یخ.
• کمپرسور و کندانسور: برای نظارت بر دمای عملکرد اجزای سیستم خنک‌کننده.

    ماشین‌های ظرفشویی و لباسشویی پیشرفته (Advanced Dishwashers & Washing Machines):

• وان شستشو: برای اندازه‌گیری و کنترل دقیق دمای آب در طول چرخه‌های شستشو و آبکشی.
• المنت گرمایشی: برای پایش دمای المنت و جلوگیری از گرم شدن بیش از حد.

    فرهای هوشمند و مایکروویوهای پیشرفته (Smart Ovens & Advanced Microwaves):

• داخل محفظه فر: برای پایش دمای داخلی و حفظ دمای پخت دقیق.
• پراب دمای گوشت (Meat Probe): برخی مدل‌ها دارای پراب‌های نفوذی هستند که مستقیماً در غذا فرو می‌روند تا دمای داخلی آن را اندازه‌گیری کنند.
• المنت‌های گرمایشی: برای نظارت بر دمای خود المنت‌ها.

    سیستم‌های تهویه مطبوع (HVAC) هوشمند و سیستم‌های گرمایش مرکزی (Smart HVAC & Central Heating Systems):

• ترموستات‌های اتاقی: برای اندازه‌گیری دمای محیط و کنترل سیستم گرمایش/سرمایش.
• داخل داکت‌ها (Ducts): برای پایش دمای هوای ورودی و خروجی.
• یونیت‌های داخلی و خارجی: برای نظارت بر دمای عملکرد اجزای سیستم.

    آبگرمکن‌های برقی/گازی پیشرفته (Advanced Electric/Gas Water Heaters):

• داخل مخزن آب: برای اندازه‌گیری و کنترل دمای آب گرم.
• نزدیک المنت گرمایشی/مشعل: برای پایش دمای عملکرد.

    قهوه‌سازهای پیشرفته و دستگاه‌های اسپرسو (High-End Coffee Makers & Espresso Machines):

• برای کنترل دقیق دمای آب و بخار جهت استخراج بهینه قهوه.

2.2.3.  نقاط حادثه‌خیز و کاربرد ترمیستور در آن‌ها:

• فساد مواد غذایی و خطرات بهداشتی (در یخچال/فریزر): اگر دما از محدوده ایمن خارج شود (بیش از حد گرم یا سرد)، مواد غذایی می‌توانند فاسد شوند یا باکتری‌ها رشد کنند. ترمیستورها با پایش مداوم دما، به سیستم کنترل اجازه می‌دهند تا کمپرسور را فعال کرده و دما را در حد مطلوب حفظ کند.
• شستشوی ناکافی یا آسیب به لباس/ظروف (در ماشین لباسشویی/ظرفشویی): دمای نامناسب آب می‌تواند منجر به شستشوی غیرموثر (مثلاً عدم حل شدن مواد شوینده یا از بین نرفتن باکتری‌ها) یا آسیب به پارچه‌ها/ظروف حساس شود. ترمیستورها دمای آب را برای بهینه‌سازی فرآیند شستشو کنترل می‌کنند.
• پخت ناکافی یا سوختن غذا، مصرف انرژی بالا (در فر): دمای نامناسب در فر می‌تواند منجر به نپختن کامل غذا، سوختن آن، یا مصرف بیش از حد انرژی شود. ترمیستورها با ارائه بازخورد دقیق دما، به سیستم کنترل فر اجازه می‌دهند تا دمای داخلی را با دقت بالا تنظیم کند.
• عدم راحتی و اتلاف انرژی (در HVAC): ترموستات‌های مجهز به ترمیستور با اندازه‌گیری دقیق دمای اتاق، به سیستم اجازه می‌دهند تا دمای محیط را در نقطه تنظیم شده حفظ کرده و از گرمایش/سرمایش بیش از حد یا ناکافی و در نتیجه اتلاف انرژی جلوگیری کنند.
• سوختگی یا هدر رفت انرژی (در آبگرمکن): دمای بیش از حد آب می‌تواند خطر سوختگی ایجاد کند، در حالی که دمای پایین‌تر از حد نیاز، ناراحتی ایجاد می‌کند. ترمیستورها به کنترل دقیق دمای آب کمک کرده و از اتلاف انرژی نیز جلوگیری می‌کنند.
• آسیب به دستگاه به دلیل گرمای بیش از حد: در بسیاری از لوازم، ترمیستورها به عنوان سنسورهای ایمنی نیز عمل می‌کنند. اگر دمای یک جزء حیاتی (مانند المنت گرمایشی یا موتور) بیش از حد بالا رود، ترمیستور این افزایش را تشخیص داده و سیستم را خاموش می‌کند تا از آسیب جلوگیری شود.

3.2.3. نصب و اجرا روی دستگاه و شناسایی دما

نصب و بسته‌بندی (Encapsulation):

ترمیستورهای NTC برای محافظت در برابر رطوبت، آلودگی و آسیب فیزیکی، و همچنین برای تسهیل نصب، معمولاً در یک پوشش محافظ قرار می‌گیرند:

    پراب (Probe): رایج‌ترین شکل. ترمیستور در نوک یک لوله فلزی (مانند فولاد ضد زنگ) یا پلاستیکی قرار گرفته و با اپوکسی یا رزین پر می‌شود. این پراب‌ها می‌توانند به اشکال مختلف برای کاربردهای خاص طراحی شوند:

• پراب‌های غوطه‌ور (Immersion Probes): برای اندازه‌گیری دمای مایعات (آب در ماشین لباسشویی/ظرفشویی، آبگرمکن).
• پراب‌های سطحی (Surface Mount Probes): برای اندازه‌گیری دمای سطوح (بدنه کمپرسور، المنت‌های گرمایشی).
• پراب‌های هوایی (Air Probes): برای اندازه‌گیری دمای هوا (داخل یخچال/فریزر، محفظه فر، ترموستات‌های اتاقی).

    نصب: پراب ترمیستور بسته به کاربرد، در محل مورد نظر (وان شستشو، دیواره یخچال، داخل فر، داکت هوا) قرار داده می‌شود. اتصال مکانیکی باید محکم باشد تا انتقال حرارت بهینه از محیط به سنسور صورت گیرد.

مدار اندازه‌گیری و شناسایی دما:

    مدار تقسیم ولتاژ (Voltage Divider Circuit): ترمیستور به عنوان بخشی از یک مدار تقسیم ولتاژ ساده با یک مقاومت ثابت (R_fixed) سری بسته می‌شود. *

    هنگامی که دمای ترمیستور تغییر می‌کند، مقاومت آن تغییر می‌کند و در نتیجه ولتاژ در نقطه میانی مدار تقسیم ولتاژ نیز تغییر می‌کند.

    تبدیل آنالوگ به دیجیتال (ADC – Analog-to-Digital Converter): ولتاژ آنالوگ خروجی از مدار تقسیم ولتاژ به یک ADC (که معمولاً بخشی از یک میکروکنترلر یا چیپ کنترل دستگاه است) ارسال می‌شود. ADC این ولتاژ آنالوگ را به یک مقدار دیجیتال تبدیل می‌کند.

 محاسبه دما توسط میکروکنترلر:

• تبدیل ولتاژ به مقاومت: میکروکنترلر از مقدار دیجیتال دریافتی و مقدار مقاومت ثابت (R_fixed) در مدار تقسیم ولتاژ، مقدار مقاومت فعلی ترمیستور را محاسبه می‌کند.
• تبدیل مقاومت به دما: از آنجا که رابطه مقاومت-دما در ترمیستورهای NTC غیرخطی است، میکروکنترلر از یکی از روش‌های زیر برای تبدیل مقاومت محاسبه شده به دمای واقعی استفاده می‌کند:
• جدول جستجو (Lookup Table): رایج‌ترین روش. یک جدول از مقادیر مقاومت-دما (که توسط سازنده ترمیستور یا در مرحله کالیبراسیون دستگاه تهیه شده است) در حافظه میکروکنترلر ذخیره می‌شود. میکروکنترلر مقدار مقاومت محاسبه شده را در این جدول جستجو کرده و دمای متناظر را پیدا می‌کند.
• معادله استاین‌هارت-هارت (Steinhart-Hart Equation): یک معادله ریاضی پیچیده‌تر که رابطه غیرخطی را با دقت بالا مدل می‌کند. این معادله نیاز به سه یا چند نقطه کالیبراسیون دارد و برای دقت‌های بالاتر استفاده می‌شود.
• نمایش و کنترل: دمای محاسبه شده روی نمایشگر دستگاه (LCD, LED) نمایش داده می‌شود. مهمتر از آن، این دما به عنوان ورودی برای الگوریتم‌های کنترل (مانند PID) استفاده می‌شود تا هیترها، کمپرسورها، فن‌ها یا شیرها را فعال/غیرفعال کرده و دما را در نقطه تنظیم شده توسط کاربر حفظ کند.

4.2.3. چه نوع سنسوری از دسته ترمیستور برای این کاربرد استفاده می‌شود؟

همانند دماسنج‌های دیجیتالی صنعتی و آزمایشگاهی، در لوازم خانگی صنعتی نیز ترمیستورهای NTC (Negative Temperature) Coefficient) نوع غالب و پرکاربرد هستند.

    NTC (Negative Temperature Coefficient) Thermistors:

    با افزایش دما، مقاومت الکتریکی آن‌ها کاهش می‌یابد.

    این نوع ترمیستورها دارای حساسیت بالایی به تغییرات دما هستند و تغییر مقاومت آن‌ها با دما قابل توجه و قابل اندازه‌گیری است. این ویژگی آن‌ها را برای اندازه‌گیری دقیق دما در محدوده‌های معمول لوازم خانگی (از حدود -40^ C تا 200^ C) ایده‌آل می‌سازد.

3.3. کاربرد سنسور دمای ترمیستور در قطعات و فیوزهای الکتریکی و کنترل جریان

1.3.3. مکان‌ها، دستگاه‌ها و محیط‌های استفاده:

• مدارهای تغذیه (Power Supplies): در ورودی منابع تغذیه سوئیچینگ، آداپتورها، و شارژرها برای حفاظت از دستگاه در برابر جریان‌های بیش از حد.
• پورت‌های USB: در کامپیوترها، هاب‌ها، و دستگاه‌های جانبی برای حفاظت از پورت در برابر اتصال کوتاه یا اضافه بار.
• باتری‌ها و پک‌های باتری (Battery Packs): در لپ‌تاپ‌ها، تلفن‌های همراه، و باتری‌های قابل شارژ برای حفاظت در برابر جریان بیش از حد شارژ/دشارژ و گرمای بیش از حد.
• موتورهای کوچک (Small Motors): در اسباب‌بازی‌ها، فن‌ها، و پمپ‌های کوچک برای حفاظت از موتور در برابر قفل شدن (Stall) یا اضافه بار.
• تجهیزات مخابراتی: در خطوط تلفن و تجهیزات شبکه برای حفاظت در برابر ولتاژ و جریان‌های ناخواسته.
• المنت‌های گرمایشی خودتنظیم (Self-regulating Heaters): در برخی المنت‌های گرمایشی (مانند گرمکن‌های صندلی خودرو یا گرمکن‌های کوچک) که PTC خود به عنوان عنصر گرمایشی و کنترل‌کننده دما عمل می‌کند.

2.3.3.  نقاط حادثه‌خیز و کاربرد PTC در آن‌ها:

• اتصال کوتاه (Short Circuit): در صورت اتصال کوتاه، جریان به شدت افزایش می‌یابد. PTC به دلیل عبور این جریان بالا، خودگرمایی کرده و مقاومت آن به سرعت افزایش می‌یابد و جریان را به یک سطح ایمن و بسیار پایین محدود می‌کند (تقریباً قطع می‌کند).
• اضافه بار (Overload): اگر دستگاه بیش از حد جریان بکشد (مثلاً به دلیل خرابی قطعه یا بار بیش از حد)، PTC گرم شده و مقاومت آن بالا می‌رود و جریان را محدود می‌کند.
• گرم شدن بیش از حد قطعات: در برخی موارد، PTC مستقیماً برای حفاظت از قطعات حساس به دما (مانند ترانزیستورها یا سیم‌پیچ موتور) در برابر گرمای بیش از حد استفاده می‌شود.
• خطرات ناشی از جریان بیش از حد: این حوادث می‌توانند شامل آسیب دائمی به قطعات الکترونیکی، سوختن سیم‌کشی، آتش‌سوزی، و حتی انفجار باتری باشند. PTC با محدود کردن جریان، از وقوع این فجایع جلوگیری می‌کند.

3.3.3.  نصب و اجرا و شناسایی دما/جریان:

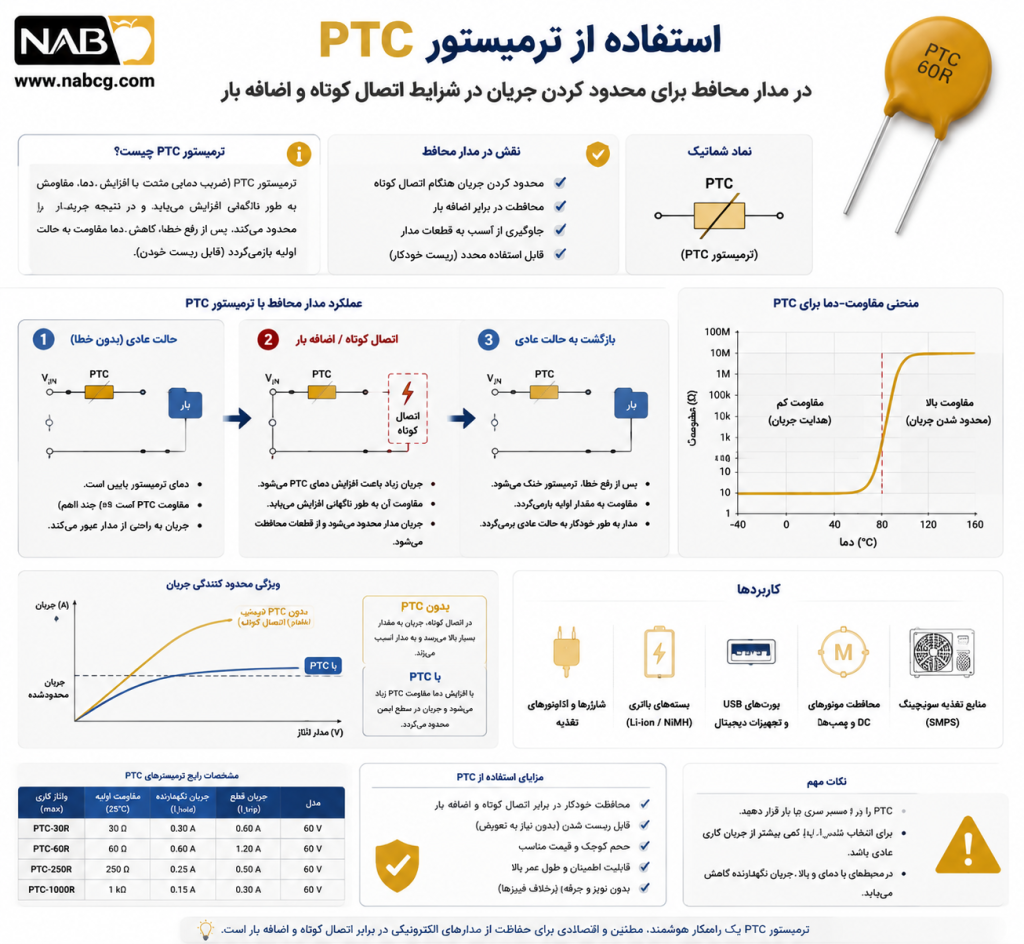

    نصب: PTCها به صورت سری در مسیر جریان اصلی مدار قرار می‌گیرند. آن‌ها شبیه به مقاومت‌های کوچک یا دیسک‌های سرامیکی به نظر می‌رسند و مستقیماً روی برد مدار چاپی (PCB) لحیم می‌شوند.

    عملکرد:

• حالت عادی: در شرایط کاری عادی، مقاومت PTC بسیار پایین است و جریان به راحتی از آن عبور می‌کند و گرمای ناچیزی تولید می‌شود.
• حالت خطا (اضافه جریان/اتصال کوتاه): هنگامی که جریان از حد مجاز فراتر می‌رود، PTC شروع به خودگرمایی می‌کند. با افزایش دمای داخلی PTC، مقاومت آن به طور ناگهانی و شدید افزایش می‌یابد (این نقطه به عنوان دمای سوئیچینگ یا دمای کوری شناخته می‌شود).
• محدود کردن جریان: افزایش مقاومت PTC باعث می‌شود که جریان در مدار به شدت کاهش یابد (تقریباً قطع شود) و به این ترتیب از قطعات پایین‌دستی محافظت می‌شود.
• بازیابی (Resetting): پس از رفع مشکل (مثلاً برداشتن اتصال کوتاه)، PTC سرد می‌شود و مقاومت آن به حالت اولیه باز می‌گردد و مدار دوباره به کار خود ادامه می‌دهد. این ویژگی “قابل بازیابی” بودن، نیاز به تعویض دستی فیوز را از بین می‌برد.
• شناسایی دما/جریان: PTC به طور مستقیم دما را اندازه‌گیری نمی‌کند تا آن را به نمایش بگذارد، بلکه از اثر خودگرمایی برای حس کردن جریان بیش از حد استفاده می‌کند. افزایش دما در PTC نشان‌دهنده افزایش جریان است.
